1. 샤클 이란 ?

Shackle (샤클) 은 체인이나 로프등을 연결하는데 사용합니다.

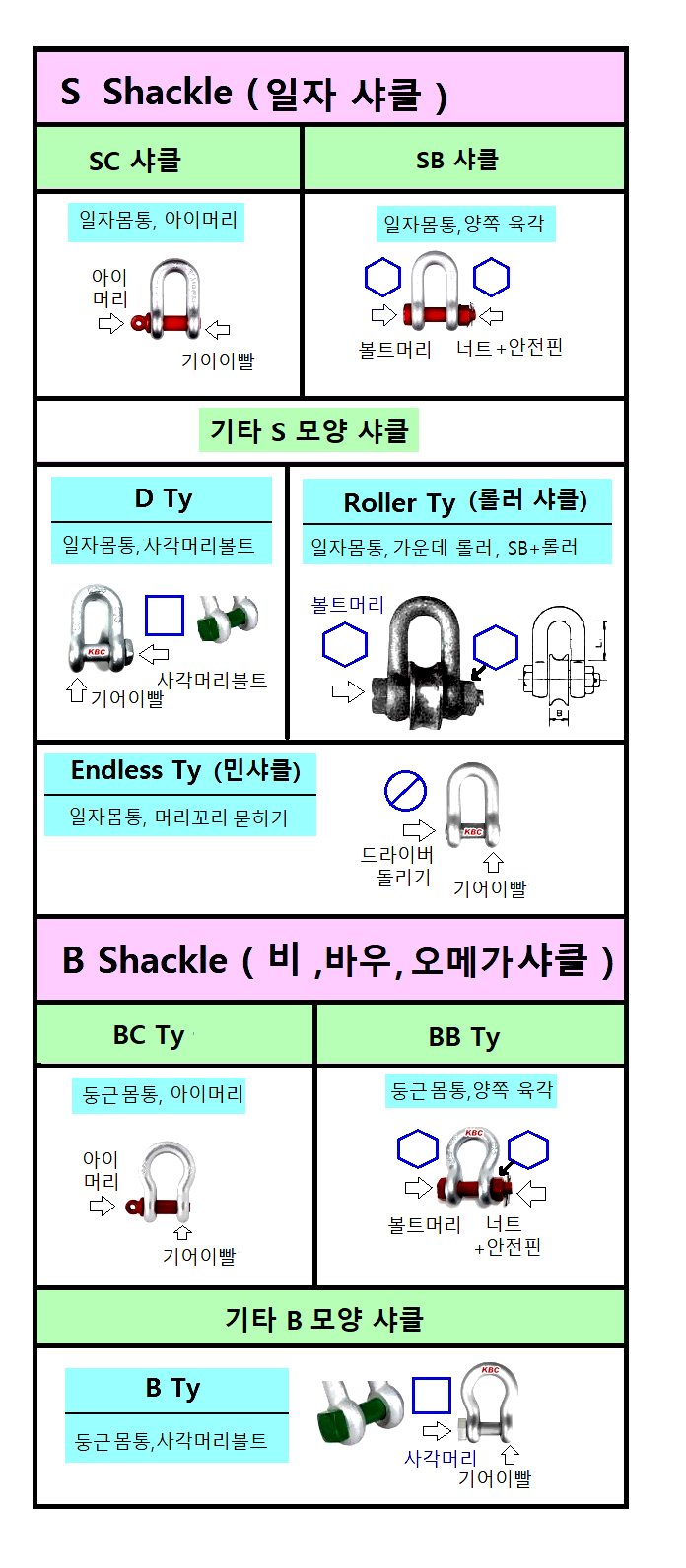

2. 샤클의 구분 (명칭법)

샤클의 구분은 몸통의 모양과 핀의 모양에 따라 구별합니다.
먼저 몸통의 모양을 보고 S (D) 와 B 로 구별 합니다.
그리고 핀의 모양에 따라 나머지를 구별 합니다.

3. 샤클의 종류

스페이스 마린에서 공급가능한 종류를 나열 합니다.

1. S Shackle (일자 샤클)

1-1. SC 샤클 (Straight Shackle)
1-1-1. KP-2028 일반 전기 도금
1-1-2. KP-2012 보급형 전기 도금
1-1-3. KP-2013 고급형 용융 도금
1-1-4. KP-2013K 국산 전기 도금
1-1-5. KP-6012 스텐레스 SUS304 샤클
1-1-6. KP-6014 스텐레스 롱 SUS304 샤클

1-2. SB 샤클 (Straight Bolt Shackle)
1-2-1. KP-2016 보급형 용융 도금
1-2-2. KP-2017 고급형 용융 도금
1-2-3. KP-2017KE 국산 전기 도금
1-2-4. KP-2017K 국산 용융 도금
1-2-5. KP-2023 JIS 용융도금
1-2-6. KP-60131 스텐레스 SB 샤클 SUS 316
1-2-7. KP-2020 RS 샤클 (Light Weight Shackle)

1-3. 기타 S 모양 샤클 (Etc Straight Shackle)
1-3-1. KP-2026 D 샤클 사각머리 비도금
1-3-2. KP-2026T T 샤클 사각머리 비도금
1-3-3. KP-2032 롤러 샤클 비도금 (Roller Shackle)
1-3-4. KP-2024 민샤클 (엔드레스, 드라이브 샤클 Endless Shackle)

2. B Shackle (바우,오메가 샤클)

2-1. BC 샤클 (Bow Shackle)
2-1-1. KP-2027 일반 전기 도금
2-1-2. KP-2010 보급형 전기 도금
2-1-3. KP-2011 고급형 용융 도금
2-1-4. KP-2010K 국산 전기 도금
2-1-5. KP-2018 합금 최고급형

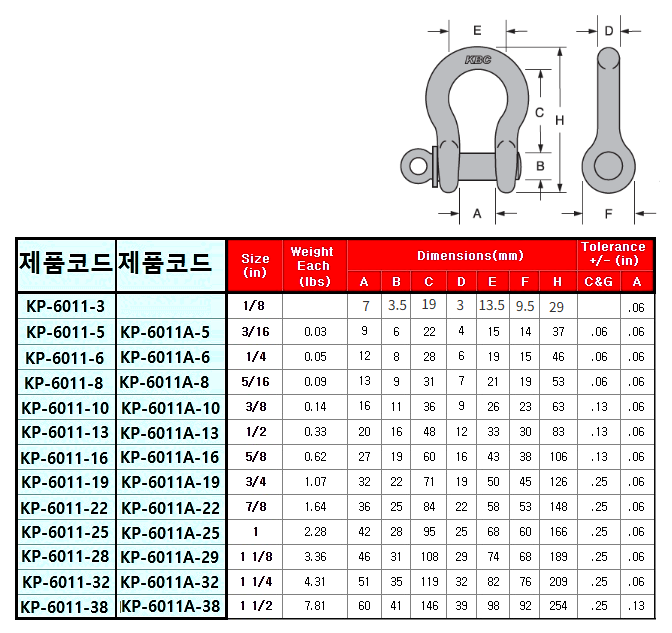

2-1-6. KP-6011 스텐레스 SUS 304 샤클
2-1-7. KP-6011A 스텐레스 SUS 316 샤클

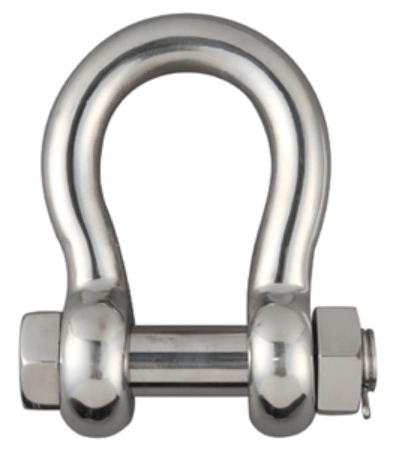

2-2. BB 샤클 (Bow Bolt Shackle)
2-2-1. KP-2014 보급형 용융 도금
2-2-2. KP-2015 고급형 용융 도금
2-2-3. KP-2014K 국산 전기 도금
2-2-4. KP-2014KR 국산 용융 도금
2-2-5. KP-2019 합금 최고급형
2-2-6. KP-6013 스텐레스 SUS 316 샤클

2-3. 기타 B 모양 샤클 (Etc Bow Bolt Shackle)

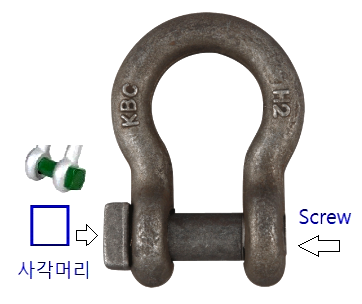

2-3-1. KP-2025 B 샤클 사각머리 비도금

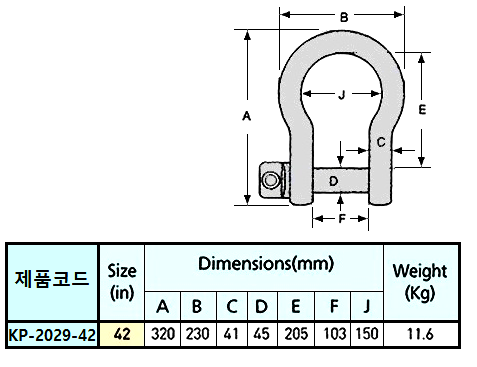

2-3-2. KP-2029 씨앙카 비도금

4. 샤클의 상세 설명

1. S Shackle (일자 샤클)

1-1. SC 샤클 (Straight Shackle)

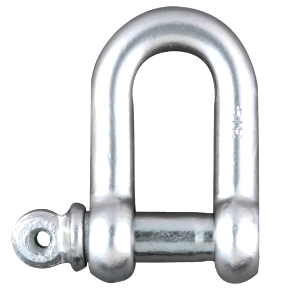

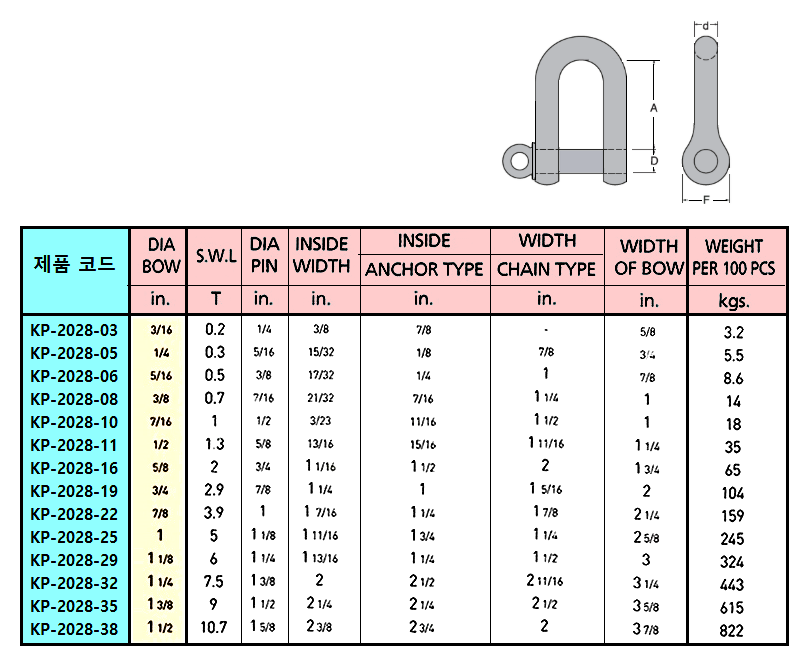

1-1-1. KP-2028 일반 전기 도금

제품 설명 :
일반샤클SC은 리프팅 전용인 산업용 등급(Grade 80 이상)에 비해 규격이 다소 완만하며,
주로 일반적인 연결이나 고정용으로 사용되는 제품입니다.
제품코드 : KP-2028
영문 : COMMERCIAL SHACKLE SC
특징 :
· 스크류 핀(Screw Pin) 방식: 핀의 끝단에 나사산이 있어 별도의 너트 없이
몸체에 직접 돌려 끼우는 방식입니다.
· 컴팩트한 헤드: 핀 머리가 몸체 밖으로 크게 튀어나오지 않아 좁은 틈새를
통과하거나 다른 장비와 간섭을 줄일 때 유리합니다.
· 경제성: 리프팅 전용 합금강 제품보다 가격이 저렴하여 어업, 농업, 단순 건설
보조용으로 부담 없이 대량 사용이 가능합니다.
· 진동에 주의: 스크류 핀 방식은 지속적인 진동이나 회전 하중이 가해지면
핀이 서서히 풀릴 위험이 있습니다. 장기간 고정하거나 위험도가 높은
인양 작업에는 적합하지 않습니다.
· 하중 제한: ‘Commercial’ 등급은 정밀한 파단 테스트를 거친 산업용 제품보다
인장 강도가 낮을 수 있습니다. 따라서 중량물 리프팅용보다는
단순 인장 및 고정용으로 사용을 권장합니다.
제품재원 :

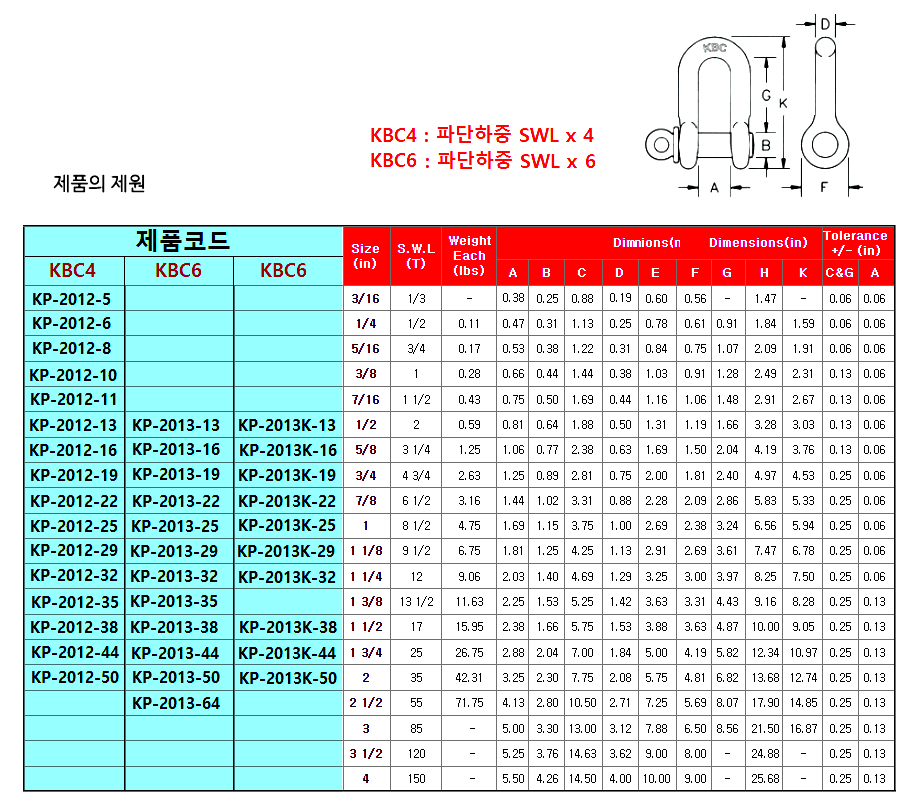

1-1-2. KP-2012 보급형 전기 도금

제품 설명 :
단조샤클SC(보급형)은 경제성과 신속한 작업성에 초점을 맞춘 직선 연결용 부속입니다.
S’는 본체가 좁고 긴 직형(Straight/Dee Type)**을,
‘C’는 핀을 직접 돌려 끼우는 나사 고정식(Screw Pin) 구조를 의미합니다.
제품코드 : KP-2012
영문 : FORGED SHACKLE SC TYPE(ECONOMY)
특징 :
· 재질: FORGED CARBON STEEL BODY & SCREW PIN
· 파단하중: KBC4 SWL X 4
· 직선 인장력 집중: 본체가 ‘D’자 형태로 설계되어 하중이 일직선으로 당겨지는 환경에서
가장 효율적인 강도를 발휘합니다.
· 컴팩트한 설계: 바둑형(Bow Type)보다 전체 폭이 좁아 기계 장치의 좁은 틈새나 소켓,
작은 러그(Lug) 등에 걸림 없이 체결하기 좋습니다.
· 유격 제어: 내부 폭이 타이트하여 연결된 체인이나 로프가 좌우로 흔들리는 유격을
최소화해 줍니다.

1-1-3. KP-2013 고급형 용융 도금

1-1-4. KP-2013K 국산 전기 도금

제품 설명 :
단조샤클SC(고급형)은 직선 방향의 강한 인장력이 요구되는 정밀 공정 및 대형 프로젝트용
리깅 부속입니다. ‘S’는 본체가 좁고 긴 직형(Straight/Dee Type)을, ‘C’는 핀의 체결 방식이
스크류 핀(Screw Pin) 체결 방식을 의미합니다.
제품코드 : KP-2013
영문 : FORGED SHACKLE SC TYPE(HIGH GRADE)
특징 :
· 재질: FORGED CARBON STEEL BODY & ALLOY STEEL PIN
· 파단하중: KBC6 SWL X 6
· 직선 인장 강도 최적화: 본체가 ‘D’자 형태로 설계되어 일직선으로 당겨지는 힘에
가장 강력하게 저항합니다..
· 협소 공간 체결: 바둑형(Bow Type)에 비해 폭이 좁아, 기계 장치의 좁은 연결 부위나
러그(Lug), 소켓 등에 간섭 없이 정밀하게 연결할 수 있습니다.
· 신속한 작업성: 별도의 공구 없이 핀 머리의 구멍을 이용해 빠르게 탈부착이 가능하므로,
이동 및 교체가 빈번한 공정에서 작업 시간을 크게 단축해 줍니다.
제품재원 :

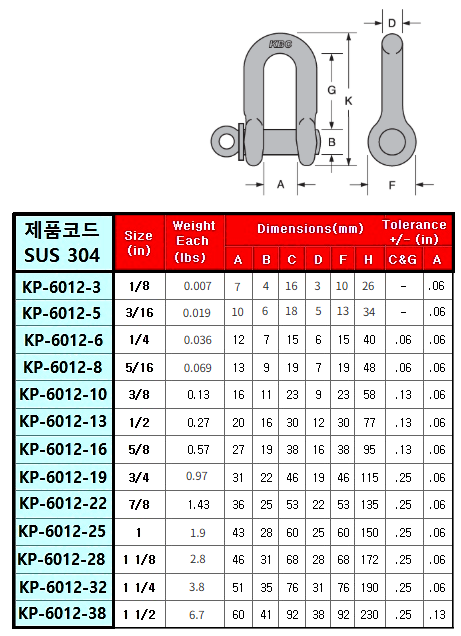

1-1-5. KP-6012 스텐레스 SUS304 샤클

제품 설명 :
스테인리스강으로 제작된 ‘일자형(Dee Type/Straight Type)’ 샤클입니다. 몸체가 휘어지지 않고
수직으로 뻗어 있어 직선 방향의 하중을 견디는 데 최적화된 연결 하드웨어입니다.
제품코드 : KP-6012
영문 : STAINLESS SC SHACKLE(304)
특징 :
· 우수한 내식성: 크롬과 니켈이 함유되어 습기, 눈, 비 등 일반적인 대기 환경에서
녹이 슬지 않고 견고함을 유지합니다.
· 일자형 디자인: 몸체가 직선 형태로 좁게 설계되어 있어, 로프나 체인이 좌우로 흔들리는 것을
억제하고 수직 인장력을 전달하는 데 유리합니다.
· 스크류 핀(Screw Pin) 방식: 핀에 나사산이 있어 별도의 공구 없이도(최종 체결 제외)
간편하게 조이고 풀 수 있는 구조입니다.
· 핀 체결 상태 점검: 진동이 잦은 곳에서는 스크류 핀이 서서히 풀릴 수 있습니다.
수시로 조임 상태를 확인하거나 철사 등으로 고정하는 것이 안전합니다.
· 염분 환경 유의: SUS304는 우수하지만, 해수(바닷물)에 상시 노출되는 환경이라면
부식에 더 강력한 SUS316 재질을 사용하는 것이 좋습니다.
제품재원 :

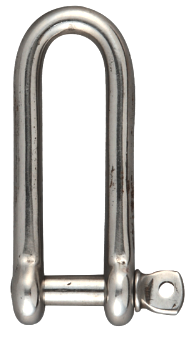

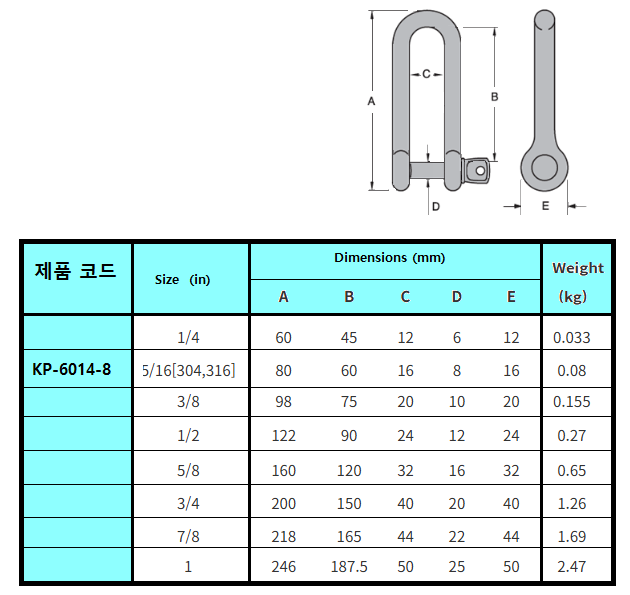

1-1-6. KP-6014 스텐레스 롱 SUS304 샤클

제품 설명 :
일반적인 일자형(SC) 샤클의 몸체 길이를 대폭 늘린 롱 타입(Long Type) 제품으로
연결해야 할 두 지점 사이의 거리가 멀거나, 두꺼운 구조물을 관통하여 체결해야
할 때 매우 유용한 특수 샤클입니다.
제품코드 : KP-6014
영문 : STAINLESS LONG SC SHACKLE
특징 :
· 연장된 바디(Extended Body): 일반 SC 샤클보다 몸체의 직선 구간이 2~3배 이상 깁니다.
이는 깊숙한 곳에 있는 연결 고리에 도달하거나, 장애물을 피해
로프를 연결할 때 필수적입니다.
· 일자형(Dee Type) 유지: 몸체가 평행하게 뻗어 있어 로프나 체인이 좌우로 흔들리는 것을
잡아주며, 직선 방향의 인장력을 전달하는 데 최적화되어 있습니다.
· 스크류 핀(Screw Pin): 이미지와 같이 핀 머리에 평평한 구멍이 있는 스크류 방식을 채택하여,
별도의 공구 없이도 빠른 탈부착이 가능합니다.
· 다목적 리깅(Rigging): 요트의 마스트(Mast) 부속 연결이나, 건설 현장에서 좁고 깊은 틈새에
있는 인양 고리를 낚아챌 때 매우 효과적입니다.
· 비틀림 하중 주의: 몸체가 길기 때문에 직선 방향이 아닌 대각선이나 측면으로 하중이
가해지면, 일반 샤클보다 몸체가 휘어질 가능성이 더 높습니다.
반드시 수직 하중 위주로 사용하십시오.
제품재원 :

1-2. SB 샤클 (Straight Bolt Shackle)

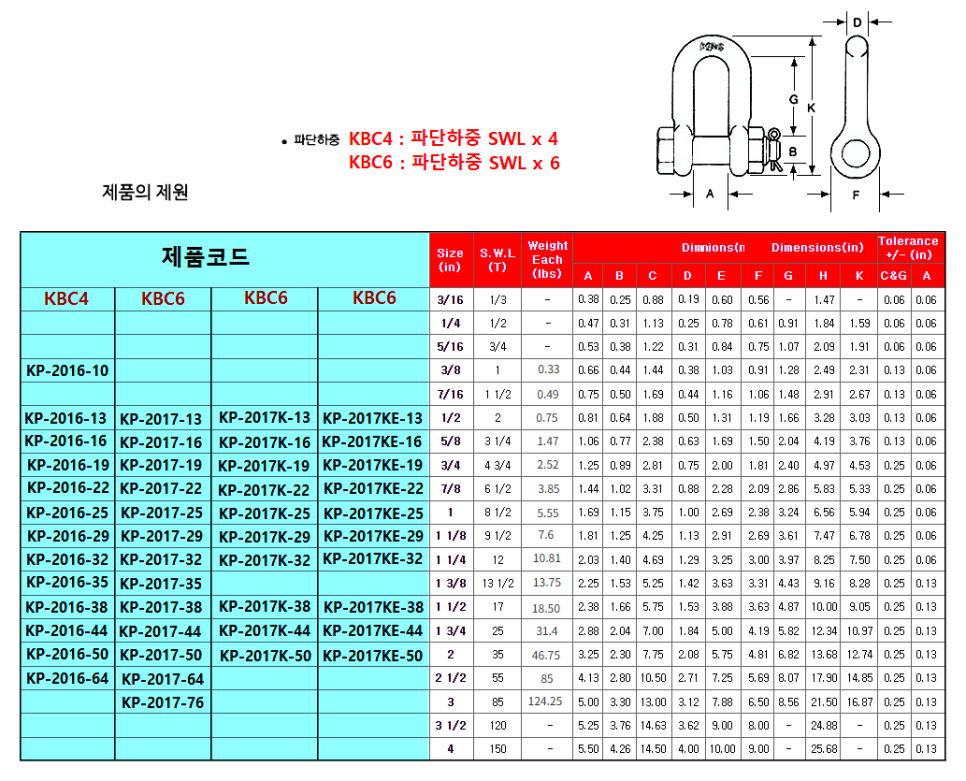

1-2-1. KP-2016 보급형 용융 도금

제품 설명 :
단조샤클SB(보급형)은 경제적인 가격과 직선 인장 강도에 집중한 제품입니다.
주로 정밀도가 요구되는 대형 조선소 작업보다는 일반 건설 현장, 농어촌 시설물 고정,
화물 차량의 적재함 결속 등 범용적인 목적으로 널리 사용됩니다.
제품코드 : KP-2016
영문 : FORGED SHACKLE SB TYPE(ECONOMY)
특징 :
· 재질: FORGED CARBON STEEL BODY & BOLT
· 파단하중: KBC4 SWL X 4
· 각도 인양 금지: SC 타입은 직선 하중용입니다. 옆으로 당기는 힘(Side Loading)이 발생하면
본체가 쉽게 비틀릴 수 있으므로, 각도가 생기는 연결에는 바둑형(BC 타입)을 사용해야 합니다.
· 분할핀 체결 필수: 너트만 채우고 코터 핀(분할핀)을 빠뜨리는 경우가 많습니다.
진동에 의해 너트가 풀리는 것을 막아주는 최종 안전장치이므로
반드시 끼우고 끝을 벌려야 합니다.
· 마모/균열 체크: 표면에 붉은 녹이 심하게 보이거나 본체 지름이 10% 이상
마모되었다면 즉시 폐기하십시오.

1-2-2. KP-2017 고급형 용융 도금

1-2-3. KP-2017KE 국산 전기 도금

1-2-4. KP-2017K 국산 용융 도금

제품 설명 :
단조샤클SB(고급형) 하치커버 체인 전용으로 설계된 고강도 합금강 단조 커프링으로,
해양 환경에서도 안정적인 체결과 하중 전달이 가능한 연결 부품입니다.
제품코드 : KP-2017
영문 : FORGED SHACKLE SB TYPE(HIGH GRADE)
특징 :
· 재질: FORGED CARBON STEEL BODY & ALLOY STEEL BOLT
· 파단하중: KBC6 SWL X 6
· Bolt, Nut & Cotter Pin: 핀을 관통시킨 후 너트로 잠그고, 스테인리스 소재의
코터 핀(분할핀)을 꽂는 방식입니다.
· 코터 핀 체결 필수: 너트만 채우고 코터 핀을 빠뜨리면 진동에 의해 너트가
이탈할 수 있습니다. 반드시 핀을 끝까지 넣고 끝단을 벌려 고정하십시오.
· 특수 도장 핀: 핀 부분에 자외선과 마모에 강한 특수 에폭시 도장을 적용하여
가시성을 장기간 유지합니다.
제품재원 :

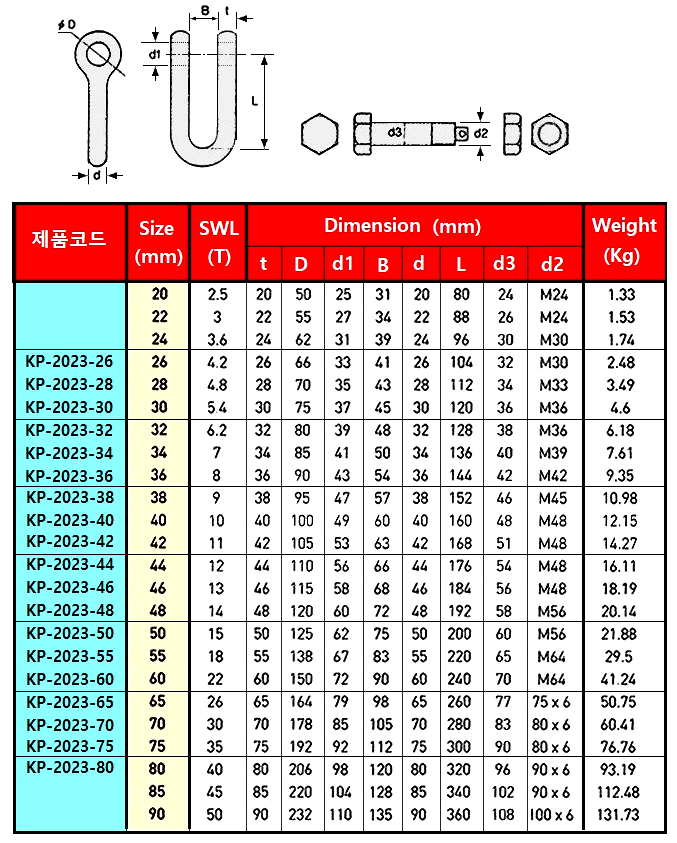

1-2-5. KP-2023 JIS 용융도금

제품 설명 :
일본 공업 규격(JIS B 2801)에 따라 제작된 고정식 직선 연결 부속입니다.
‘S’는 본체가 영문자 ‘D’ 모양인 직형(Straight/Dee Type)을,
‘B’는 볼트·너트 및 코터 핀(Bolt & Nut with Cotter Pin) 체결 방식을 의미합니다.
제품코드 : KP-2023
영문 : JIS Type SB Shackle
특징 :
· 표준화된 치수: 국내 산업 현장에서 가장 범용적으로 사용되는 규격으로,
기존의 리깅 장비나 체인, 와이어 로프 부속들과 완벽하게 호환됩니다.
· 검증된 품질: JIS 규격에서 정한 재질과 인장 강도 기준을 엄격히 준수하여
제작되므로, 현장 안전 검수 시 신뢰도가 높습니다.
· 직선 인장 최적화: 본체가 좁고 긴 ‘D’자 형태를 띠고 있어, 일직선으로 당겨지는
수직 하중을 지지하는 데 가장 강력하고 안정적인 구조를 가집니다.
· 진동 및 충격 저항: 단순 나사식(Screw Pin)과 달리, 선박의 엔진 진동이나
장시간의 흔들림에도 핀이 스스로 이탈할 위험이 물리적으로 차단됩니다.
· 장기 설치 적합: 한 번 체결하면 외부 간섭 없이는 풀리지 않으므로, 시설물의
반영구적 고정이나 영구적인 리깅 포인트에 가장 적합합니다.
제품재원 :

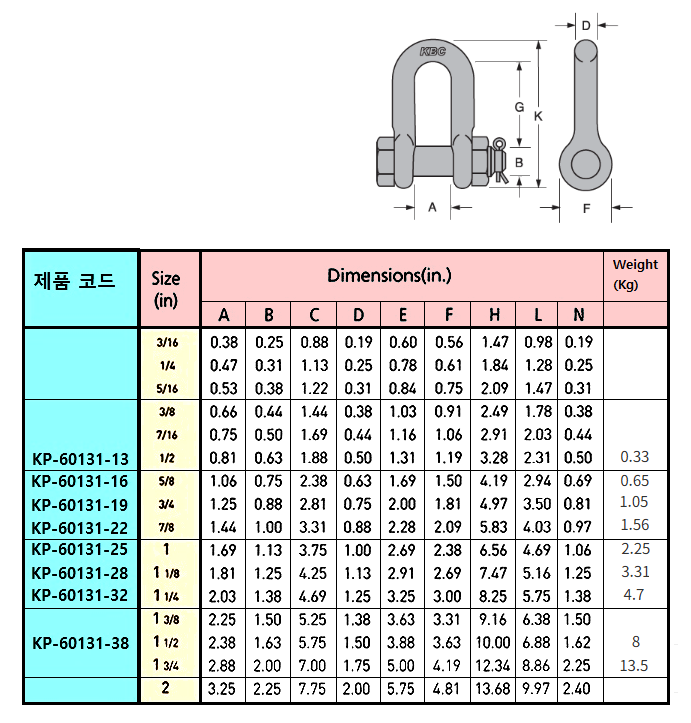

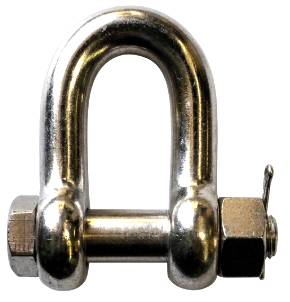

1-2-6. KP-60131 스텐레스 SUS 316 SB 샤클

제품 설명 :
최상급 내식성을 가진 SUS316 재질로 제작된 일자형(Straight/Dee Type) 샤클이며,
체결 방식이 볼트와 너트, 그리고 분할핀(Bolt & Nut with Cotter Pin)으로 구성된 제품으로
일반적인 스크류 핀 방식(SC 타입)보다 체결 안정성이 월등히 높아,
한번 설치하면 오랫동안 풀리지 않아야 하는 장기 고정용이나 진동이 심한
해양 환경에서 필수적으로 사용됩니다.
제품코드 : KP-60131
영문 : STAINLESS SB SHACKLE (SUS316)
특징 :
· 일자형(Dee/Straight) 디자인: 몸체가 휘어지지 않은 ‘U’자 형태로, 로프나 체인이
좌우로 유동하는 것을 막아주며 수직 방향의 힘을 가장 효율적으로 전달합니다.
· 절대적인 체결 안정성: 스크류 핀 방식은 지속적인 진동이나 로프의 회전력이 가해지면
핀이 서서히 풀릴 위험이 있습니다. SB 타입은 분할핀이 결합되어 있어 반영구적인
체결 상태를 유지하므로 안전사고를 예방합니다.
· 좁은 공간에서의 수직 견인: B자형(Bow)보다 몸체 폭이 좁아 좁은 틈새나 정해진 브래킷
사이에 끼워 넣기 좋으며, 체인이나 와이어의 직선 인장력을 정확하게 전달합니다.
· 분할핀의 올바른 체결: 너트를 조인 후 반드시 분할핀을 꽂고 끝부분을 양옆으로
충분히 벌려주어야 제 기능을 발휘합니다.
· 측면 하중 유의: 일자형 샤클은 직선(수직) 하중용입니다. 옆 방향으로 힘을 받게 되면
몸체가 벌어질 수 있으므로, 하중 방향이 가변적이라면
**BB 타입(B자형 볼트타입)**을 사용하십시오.
제품재원 :

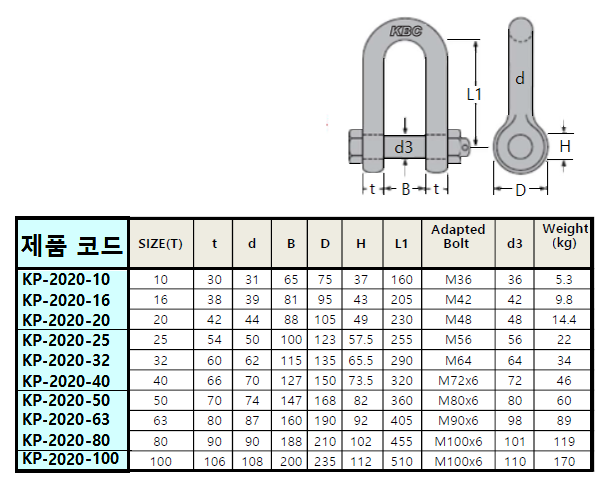

1-2-7. KP-2020 RS 샤클 (Light Weight Shackle)

제품 설명 :
라이트 웨이트 샤클(Light Weight Shackle), 흔히 현장에서 RS 샤클로 불리는 이 제품은
기존의 표준 합금강 샤클보다 더욱 진보된 고강도 특수 합금강을 사용하여 무게는 줄이고
강도는 극대화한 프리미엄 리깅 부속입니다.
제품코드 : KP-2020
영문 : LIGHT WEIGHT SHACKLE(RS SHACKLE)
특징 :
· 최대 50% 무게 절감: 동일한 사용하중(WLL)을 가진 표준 합금강 샤클 대비 무게가
약 40~50% 더 가벼워졌습니다.
· 작업 효율성 증대: 대형 인양 작업 시 샤클 하나의 무게만 수십 kg에 달해 작업자가
다루기 힘든 경우가 많으나, RS 샤클은 1인 작업이 가능할 정도로 가볍게 제작되어
설치 속도를 높이고 작업자의 피로도를 획기적으로 낮춥니다.
· 작업 편의성: 무게가 가벼워 고소 작업이나 접근이 어려운 협소한 공간에서
샤클을 체결하기가 매우 용이합니다.
· 핀 핸들링: 대형 규격의 경우 핀에도 손잡이나 체결을 돕는 보조 장치가 포함되어 있어,
무거운 공구 없이도 체결이 수월합니다.
· 충격 하중 주의: 강도가 높지만 그만큼 정밀하게 설계된 제품이므로, 규정된 사용하중(WLL)
내에서 사용하고 갑작스러운 동적 충격을 최소화해야 합니다.
제품재원 :

1-3. 기타 S 모양 (Etc Straight Shackle)

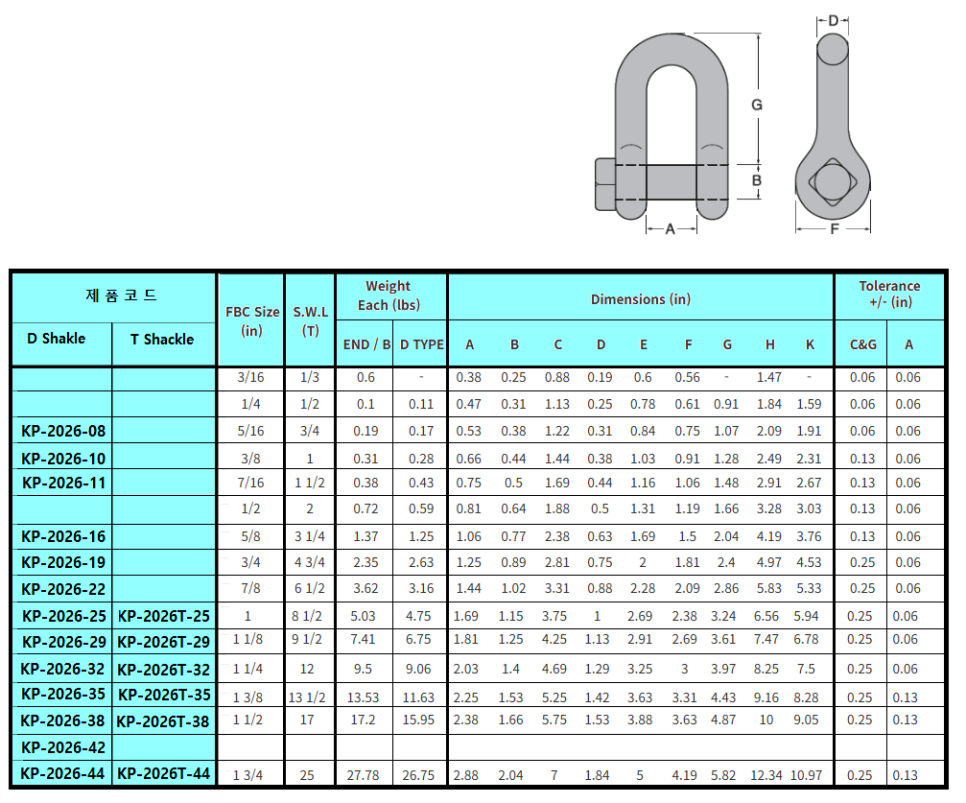

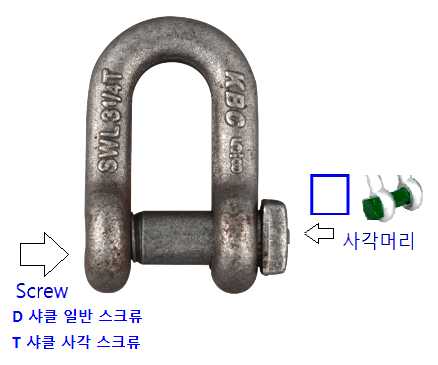

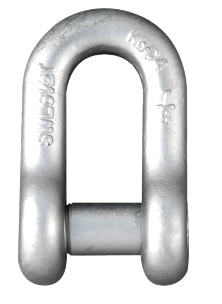

1-3-1. KP-2026 D 샤클 사각머리 비도금

1-3-2. KP-2026T T 샤클 사각머리 비도금

제품 설명 :
D샤클(비도금)은 알파벳 ‘D’자와 유사한 형태를 가진 가장 기본적인 리프팅 및
연결 장치입니다. 주로 체인 샤클(Chain Shackle)이라고도 불리며,
산업 현장에서 다음과 같은 상세 특징을 가집니다.
제품코드 : KP-2026
영문 : D TYPE SHACKLE (T Type Shackle= Attached Shackle)
특징 :
· 일직선 연결: 좌우 폭이 좁고 긴 형태로 설계되어, 하중이 샤클의 중심축을 따라
일직선으로 작용할 때 가장 큰 강도를 발휘합니다.
· 컴팩트한 디자인: 보우(Bow)형 샤클에 비해 전체적인 부피가 작아 좁은 공간에서
체인이나 와이어로프를 연결할 때 유리합니다.
· 단순성: 구조가 단순하여 취급이 쉽고 유지보수가 간편합니다.
· 측면 하중 취약: ‘D’자 형태의 특성상, 중심축을 벗어난 대각선 방향이나 측면에서
힘이 가해지면 비틀림 현상이 발생하여 강도가 급격히 저하됩니다.
(다각도 리프팅에는 보우형 샤클 권장)
· 단일 연결 적합: 여러 개의 슬링(Sling)을 한꺼번에 걸기에는 내부 공간이 협소하므로,
주로 1:1 연결 방식에 사용됩니
제품재원 :

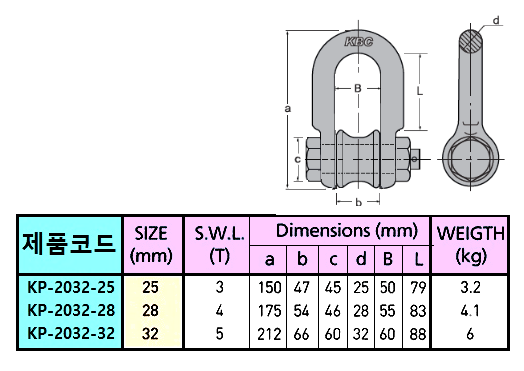

1-3-3. KP-2032 롤러 샤클 비도금 (Roller Shackle)

제품 설명 :
일반적인 샤클의 핀 부위에 회전 가능한 롤러(Roller)가 장착된 특수 샤클로 와이어로프나
섬유 슬링이 샤클 핀 위에서 직접 마찰되는 것을 방지하기 위해 설계되었습니다.
제품코드 : KP-2032
영문 : ROLLER SHACKLE
특징 :
· 회전형 롤러 장착: 핀 중앙에 독립적으로 회전하는 롤러가 있어, 연결된 와이어나
로프가 움직일 때 마찰 저항을 최소화합니다.
· 볼트·너트 및 분할핀 체결: 강력한 진동이나 회전에도 핀이 풀리지 않도록 볼트와 너트,
그리고 안전 분할핀으로 마감된 안전형 구조입니다.
· 와이어 보호 가이드: 롤러의 단면이 오목하게 설계되어 와이어로프가 이탈하지 않고
중앙에 안정적으로 안착되도록 돕습니다.
· 마찰 및 마모 감소: 와이어로프나 벨트 슬링이 핀에 직접 닿아 쓸리는 현상을 방지하여,
고가의 소모품인 로프의 수명을 획기적으로 연장시킵니다.
· 원활한 장력 전달: 롤러가 회전하므로 하중이 가해진 상태에서도 로프의 움직임이 부드러워,
장력이 한곳에 집중되지 않고 균일하게 배분됩니다.
제품재원 :

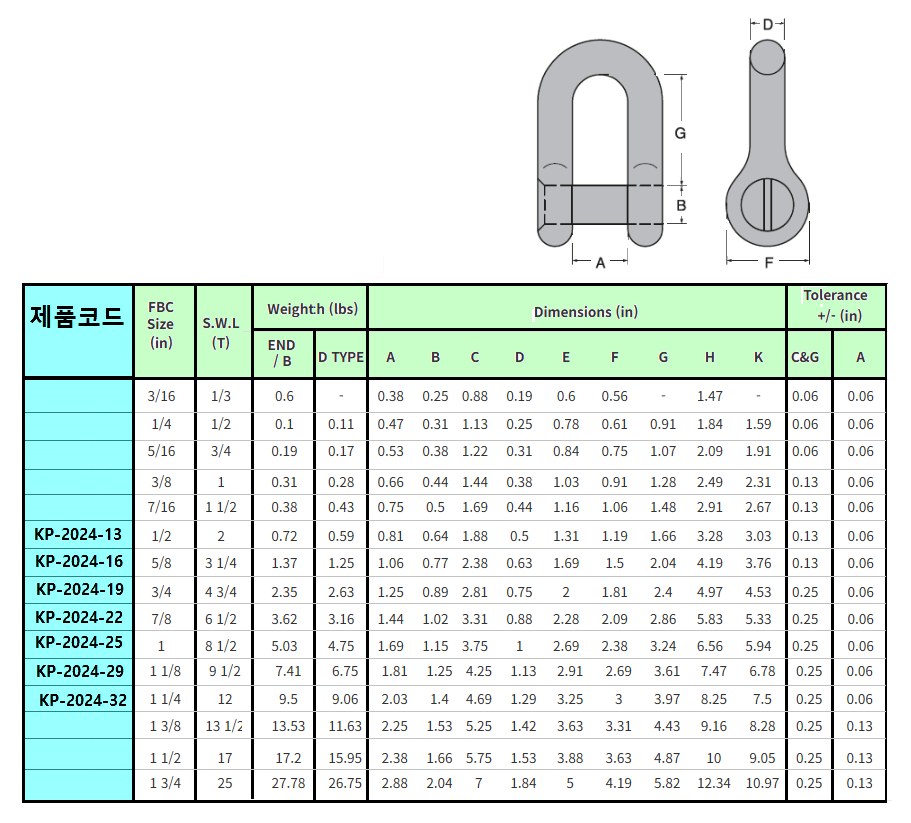

1-3-4. KP-2024 민샤클 (엔드레스, 드라이브 샤클 Endless Shackle)

제품 설명:
핀의 머리 부분이 본체 안으로 완전히 매립되거나, 별도의 돌출된 손잡이 없이
육각 렌치나 드라이버 등으로 체결하도록 설계된 특수 샤클입니다.
제품코드 : KP-2024
영문 : DRIVE SHACKLE / ENDLESS SHACKLE
특징 :
· 외부 돌출 제로: 핀의 머리가 본체의 외경보다 튀어나오지 않습니다.
이는 좁은 도르래(Sheave)를 통과해야 하거나, 그물 및 로프가 엉키기 쉬운
환경에서 최고의 성능을 발휘합니다.
· 사고 예방: 이동 중 주변 구조물에 핀이 걸려 풀리거나, 작업자의 옷이나 장갑이
걸려 발생하는 안전사고를 원천적으로 차단합니다.
· 공구 전용 체결: 일반 샤클처럼 손이나 쇠막대로 돌리는 것이 아니라,
핀 머리에 가공된 홈(일자, 십자 또는 육각)을 이용해 전용 공구로 조입니다.
· 임의 해제 방지: 공구가 있어야만 풀 수 있기 때문에, 공공장소의 시설물이나
외부인의 손이 닿는 곳에서 임의로 샤클을 분리하는 것을 방지하는
보안 효과도 있습니다.
· 공간 효율성: 본체가 좁은 ‘D’자 형태를 유지하므로, 체인이 통과하는 좁은 관이나
가이드 레일 안에서도 간섭 없이 원활하게 움직입니다.
제품재원 :

2. B Shackle (바우,오메가 샤클)

2-1. BC 샤클 (Bow Shackle)

2-1-1. KP-2027 일반 전기 도금

제품 설명 :
산업용 등급보다는, 상대적으로 하중 부담이 적은 일반적인 연결, 고정, 또는 해상 및
어업 현장에서 가성비 있게 사용하는 제품을 말합니다.
제품코드 : KP-2027
영문 : COMMERCIAL SHACKLE BC
특징 :
· 항아리 모양(Bow): 몸체가 둥근 오메가형태를 띠고 있어 내부 공간이 넓습니다.
· 사용하중(WLL) 표기: 산업용은 각인이 매우 엄격하고 하중 데이터가 정밀하지만,
Commercial(상용) 등급은 상대적으로 공차가 크고 하중 표기가 단순하거나
생략된 경우도 있습니다.
· 인양 작업 주의: “Commercial” 등급은 정밀한 파단 검사를 거치지 않은 경우가 많으므로,
사람의 머리 위로 지나가는 중량물 리프팅 작업에는 가급적 산업용 등급(Grade 80 이상)을
사용하시기 바랍니다.
· 부식 점검: 전기 아연 도금 제품은 해수나 야외 노출 시 용융 아연 도금 제품보다
빠르게 녹이 슬 수 있으므로 주기적인 육안 점검이 필요합니다.
· 규격 혼동 금지: 핀의 직경과 몸체의 직경이 다른 경우가 많으므로, 체결하려는
상대 부품(와이어, 체인)의 내경을 미리 확인해야 합니다.
제품재원 :

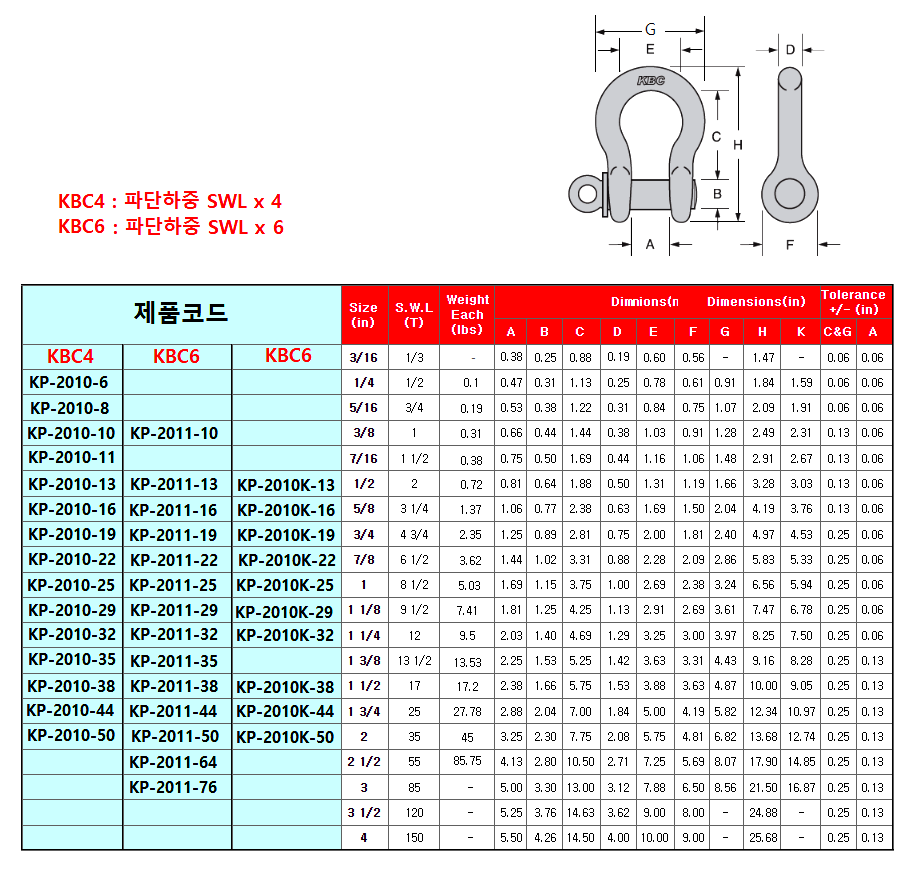

2-1-2. KP-2010 보급형 전기 도금

2-1-4. KP-2010K 국산 전기 도금

제품 설명 :
단조샤클BC(보급형)은 은 경제성과 실용성을 강조한 제품으로, 정밀한 프로젝트보다는
일반현장, 소규모 하역 작업 등에서 폭넓게 사용되는 범용 연결 부속입니다.
제품코드 : KP-2010
영문 : FORGED SHACKLE BC TYPE(ECONOMY)
특징 :
· 재질: FORGED CARBON STEEL BODY & SCREW PIN
· 파단하중: KBC4 SWL X 4
· 간편한 조작: 별도의 너트나 공구가 없어도 핀을 본체 나사산에 직접 돌려 끼우는 방식입니다.
탈부착이 매우 빈번한 환경에서 작업 속도를 높여줍니다.
· 핀 완전 밀착: 핀의 어깨 부위가 샤클 본체에 완전히 닿을 때까지 끝까지 돌려 잠궈야 합니다.
덜 잠긴 상태에서 힘을 받으면 나사산이 뭉개지며 사고가 날 수 있습니다.
· 마모/균열 체크: 보급형은 도금층이 얇아 녹이 슬기 시작하면 금속 피로가 빠르게
진행될 수 있으므로, 외관상 변형이 보이면 즉시 교체하십시오.

2-1-3. KP-2011 고급형 용융 도금

제품 설명 :
단조샤클BC(고급형)은 표준형 제품보다 정밀한 열처리와 엄격한 합금 성분 제어를
통해 제작된 제품입니다.
제품코드 : KP-2011
영문 : FORGED SHACKLE BC TYPE(HIGH GRADE)
특징 :
· 재질: FORGED CARBON STEEL BODY & ALLOY STEEL PIN
· 파단하중: KBC6 SWL X 6
· 고밀도 용융 아연 도금: 일반형보다 도금 두께가 균일하고 밀착력이 좋아,
고염분 환경에서 부식 저항성이 훨씬 뛰어납니다.
· 특수 도장 핀: 핀 부분에 자외선과 마모에 강한 특수 에폭시 도장을 적용하여
가시성을 장기간 유지합니다.
· 정품 부속 혼용 금지: 고급형 샤클은 본체와 핀의 강도가 정밀하게 맞물려
설계되었습니다. 분실 등의 이유로 일반형 핀을 끼워 사용하면 전체 강도가
급락하므로 절대 금지됩니다.
제품재원 :

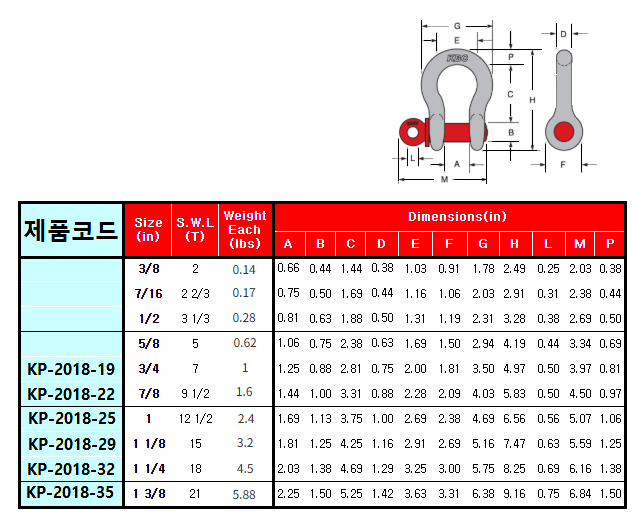

2-1-5. KP-2018 합금 최고급형

제품 설명 :
단조샤클BC(ALLOY)은 일반 탄소강 샤클보다 인장 강도가 훨씬 높은 합금강(Alloy Steel)을
주재료로 하며, 신속한 탈부착이 가능한 나사 고정식(Screw Pin) 구조를 갖춘
고성능 연결 부속입니다.
제품코드 : KP-2018
영문 : ALLOY-BC SHACKLE
특징 :
· 재질: ALLOY BOW & ALLOY PIN
· 파단하중: SWL X 5
· 핀 완전 밀착: 핀의 어깨 부위가 본체 측면에 빈틈없이 밀착될 때까지 끝까지 돌려
잠궈야 합니다. 덜 잠긴 상태에서 하중이 걸리면 나사산이 변형되어 사고로 이어질 수 있습니다.
· 영구 결속 금지: 나사 고정식은 지속적인 진동이 발생하는 곳에서 미세하게 풀릴 수 있습니다.
장기간 고정해 두어야 하는 부위에는 BB(볼트·너트형) 샤클을 사용하십시오.
· 가로 하중 주의: 로프나 체인이 핀의 옆면으로 치우쳐 하중을 가하지 않도록
항상 중앙에 배치해야 합니다.
제품재원 :

2-1-6. KP-6011 스텐레스 SUS 304 샤클

2-1-7. KP-6011A 스텐레스 SUS 316 샤클

제품 설명 :
스테인리스강으로 제작된 ‘Bow Type’ 샤클로 몸체의 모양이 ‘B’자 또는 항아리 모양처럼
볼록하게 굽어 있어, 일자형(Dee Type)보다 여러 개의 슬링을 걸거나 각도가 있는
견인 작업에 유리합니다.
제품코드 : KP-6011 KP-6011A
영문 : STAINLESS BC SHACKLE(304, 316)
특징 :
· SUS304 (18-8 Stainless): 가장 범용적인 스테인리스 재질로 일반적인 대기 환경이나
습기가 있는 실내외에서 우수한 내식성을 보입니다.
· SUS316: 304 재질에 몰리브덴(Mo)을 첨가하여 내식성을 한 단계 높여 염분(해수)이나
화학 약품(산성)에 대한 저항력이 압도적으로 강해 녹 부식(Pitting)에 매우 강합니다.
· Bow(B자형) 디자인: 몸체 내부 공간이 넓어 와이어 로프, 체인, 섬유 슬링 등을 동시에
여러 개 걸어도 간섭이 적습니다.
· 다각도 견인 가능: 몸체가 둥글기 때문에 직선 방향뿐만 아니라 약간의 측면 하중(Side Loading)이
발생하는 작업에서도 일자형 샤클보다 안정적입니다.
· 스크류 핀(Screw Pin) 방식: 핀을 돌려 잠그는 방식으로 별도의 도구 없이 손으로 빠르게
체결할 수 있어(최종 체결은 도구 사용 권장) 이동형 작업에 적합합니다.
제품재원 :

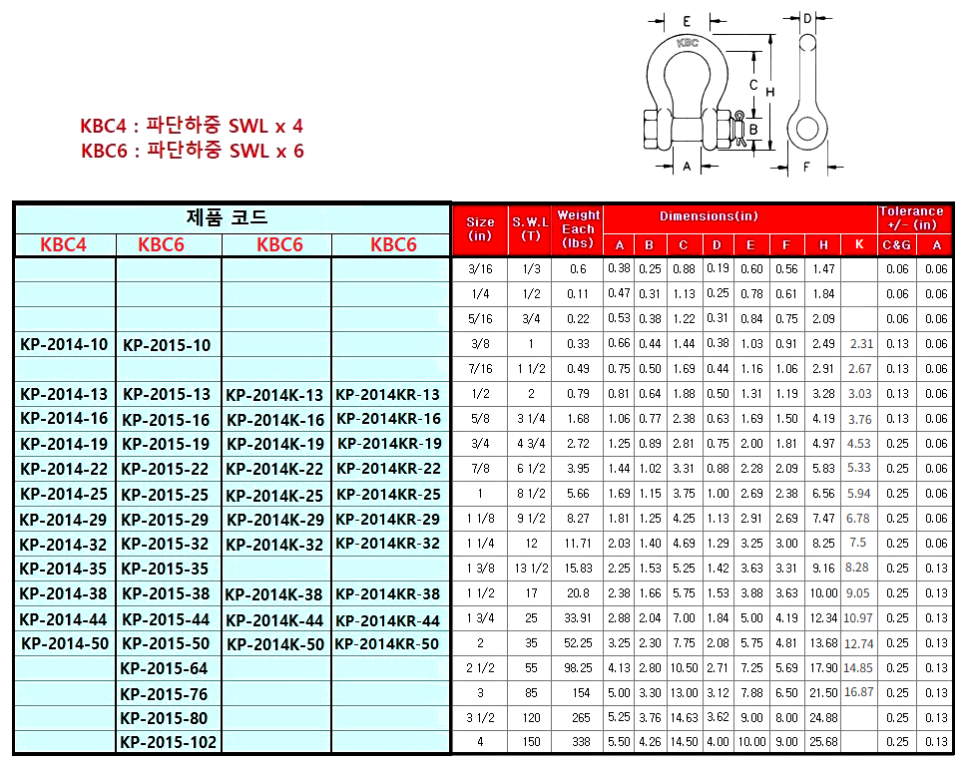

2-2. B 샤클 (바우 오메가 샤클 Bow Shackle)

2-2-1. KP-2014 보급형 용융 도금

2-2-3. KP-2014K 국산 전기 도금

2-2-4. KP-2014KR 국산 용융 도금

제품 설명 :
단조샤클BB(보급형) 하치커버 체인 전용으로 설계된 고강도 합금강 단조 커프링으로,
해양 환경에서도 안정적인 체결과 하중 전달이 가능한 연결 부품입니다.
제품코드 : KP-2014
영문 : FORGED SHACKLE BB TYPE(ECONOMY)
특징 :
· 재질: FORGED CARBON STEEL BODY & BOLT
· 파단하중: KBC4 SWL X 4
· 안전 구조: 보급형임에도 불구하고 **볼트, 너트, 코터 핀(분할핀)의 3중 체결 방식을
따릅니다. 이는 핀이 나사산만으로 고정되는 방식보다 훨씬 안전하며,
진동에 의해 핀이 빠지는 사고를 물리적으로 차단합니다.
· 분할핀 필수: 보급형 사용 시 가장 흔한 실수가 코터 핀(분할핀)을 생략하는 것입니다.
너트가 풀리는 것을 막아주는 최종 안전장치이므로 반드시 끼우고 끝을 벌려야 합니다.
· 부식 점검: 도금층이 얇은 편이므로 표면에 붉은 녹이 보이기 시작하면
금속 피로도가 쌓인 상태일 수 있으니 교체를 검토하십시오.

2-2-2. KP-2015 고급형 용융 도금

제품 설명 :
단조샤클BB(고급형)은 프리미엄 연결 부속으로 일반형보다 엄격한 합금 성분 제어와
정밀 열처리를 거쳐, 사고 발생 시 피해가 막대한 조선, 해양 플랜트 및 중량물
인양 현장에서 최고의 신뢰성을 제공합니다.
제품코드 : KP-2015
영문 : FORGED SHACKLE BB TYPE(HIGH GRADE)
특징 :
· 재질: FORGED CARBON STEEL BODY & ALLOY STEEL BOLT
· 파단하중: KBC6 SWL X 6
· Bolt, Nut & Cotter Pin: 핀을 관통시킨 후 너트로 잠그고, 스테인리스 소재의
코터 핀(분할핀)을 꽂는 방식입니다.
· 고밀도 용융 아연 도금: 일반형보다 도금 두께가 균일하고 밀착력이 좋아,
부산 항만과 같은 고염분 환경에서 부식 저항성이 훨씬 뛰어납니다.
· 특수 도장 핀: 핀 부분에 자외선과 마모에 강한 특수 에폭시 도장을 적용하여
가시성을 장기간 유지합니다.
제품재원 :

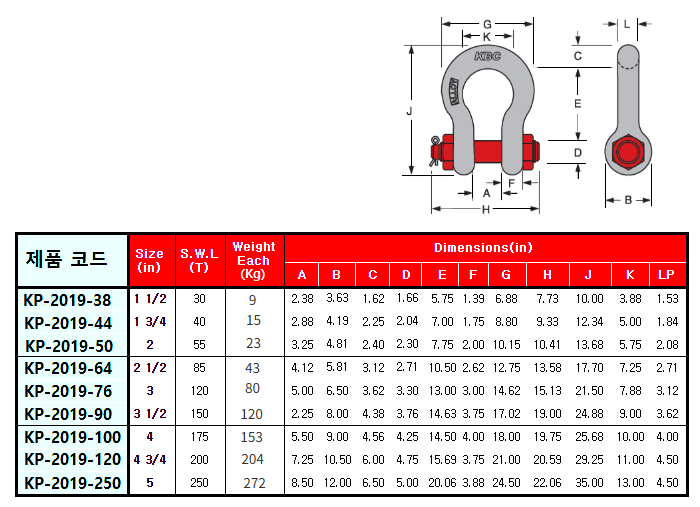

2-2-5. KP-2019 합금 최고급형

제품 설명 :
단조샤클BB(ALLOY)은 일반 탄소강 샤클보다 강도가 훨씬 높은 합금강(Alloy Steel)을
재질로 하며, 가장 안전한 체결 방식인 볼트·너트 및 코터 핀 구조를 갖춘
최상급 인양 부속입니다.
제품코드 : KP-2019
영문 : ALLOY-BB SHACKLE
특징 :
· 재질: ALLOY BOW & ALLOY BOLT
· 파단하중: SWL X 5.4
· 코터 핀 곡 필수 사용: 너트만 조이는 것은 반쪽짜리 안전입니다.
반드시 코터 핀을 꽂고 끝을 벌려야 합니다.
· 열 가공 절대 금지: 합금강은 정밀한 열처리가 생명입니다. 본체에 용접을 하거나
가스 토치로 열을 가하면 금속 성질이 변해 강도가 급격히 떨어지므로 절대 금지됩니다.
· 정품 핀 사용: 핀을 분실했을 때 일반 탄소강 핀을 끼우면 ALLOY 샤클의 높은 하중을
견디지 못하고 파손됩니다. 반드시 동일 등급의 ALLOY 전용 핀을 사용하십시오.
제품재원 :

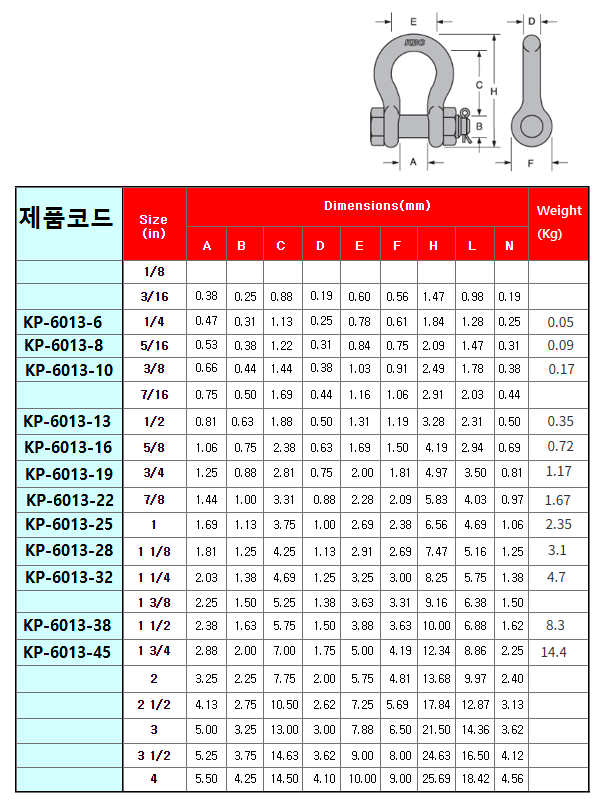

2-2-6. KP-6013 스텐레스 SUS 316 샤클

제품 설명 :
스테인리스강 중에서도 내식성이 가장 뛰어난 SUS316 재질로 제작된 ‘B자형(Bow Type)’
샤클이며, 특히 볼트와 너트, 그리고 분할핀(Bolt & Nut with Cotter Pin)으로 체결하며,
일반적인 스크류 핀 방식보다 체결 안정성이 월등히 높아 장기간 고정하거나
진동이 심한 환경에서 필수적으로 사용됩니다.
제품코드 : KP-6013
영문 : STAINLESS BB SHACKLE(316)
특징 :
· 최상급 내식성: 몰리브덴(Mo)이 첨가되어 있어 일반적인 SUS304보다 염분, 해수,
화학 약품에 견디는 힘이 압도적으로 강합니다.
· 비자성: 자성을 띠지 않아 정밀 전자기기 주변이나 나침반 등 항법 장치에 영향을
주지 않아야 하는 곳에 적합합니다.
· 다각도 하중 대응: 몸체의 둥근 곡선 덕분에 하중의 방향이 수직에서 약간 벗어나더라도
샤클 몸체에 가해지는 스트레스를 분산시켜 줍니다.
· 분할핀 체결 필수: 너트만 조이고 분할핀을 꽂지 않으면 BB 타입의 안전 장점을
완전히 잃게 됩니다. 반드시 핀을 꽂고 끝을 벌려 고정해야 합니다.
· 이종 금속 부식: SUS316 샤클에 일반 철 체인을 연결하면 갈바닉 부식으로 인해
철 체인이 더 빨리 녹슬 수 있으므로, 가급적 동일한 스테인리스 부속을
사용하는 것이 좋습니다.

제품재원 :

2-3. 기타 B 모양 (Etc Bow Bolt Shackle)

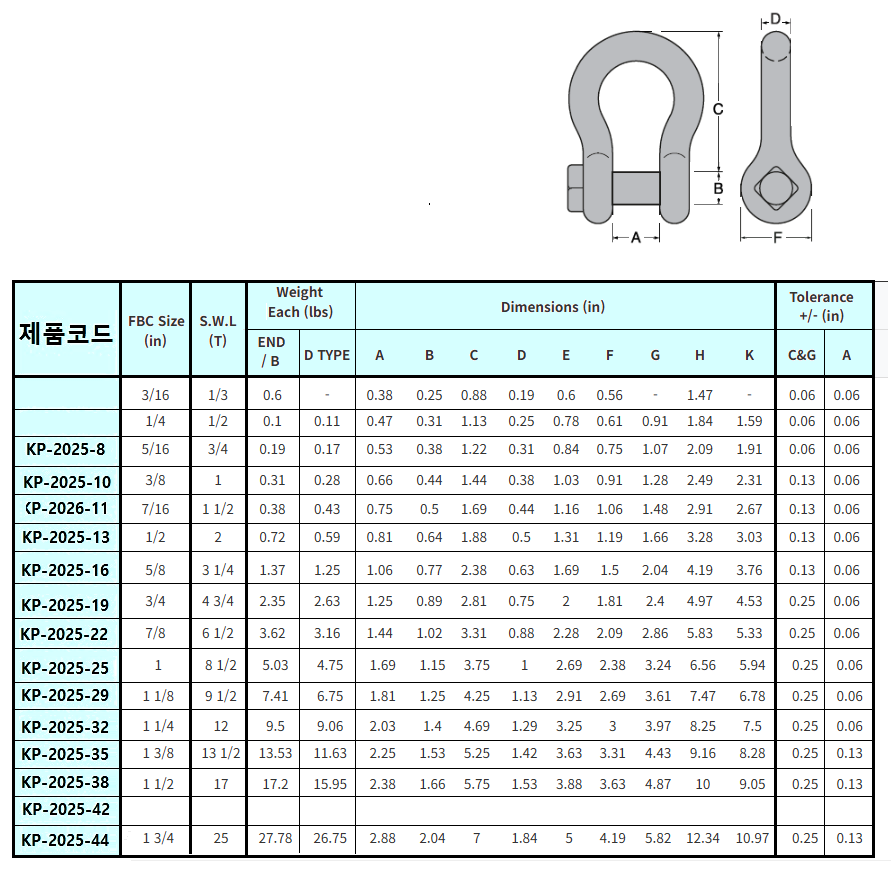

2-3-1. KP-2025 B 샤클 사각머리

제품 설명 :
B샤클(B Type Shackle)은 샤클 본체의 모양이 아닌, 핀(Pin)의 체결 방식을 기준으로
분류한 명칭입니다.
‘B’는 **나사 고정식(Screw Pin)을 의미하며,
현장에서는 가장 빠르고 간편하게 사용할 수 있는 타입으로 통합니다.
제품코드 : KP-2025
영문 : B TYPE SHACKLE
특징 :
· 신속한 작업성: 별도의 너트나 코터 핀(분할핀) 없이, 핀 자체에 가공된 나사산을
본체 구멍에 직접 돌려 끼우는 방식입니다.
· 도구 없는 체결: 핀 머리에 동그란 귀(Collar)와 구멍이 있어, 손으로 돌리거나 쇠막대 등을
끼워 간편하게 조이고 풀 수 있습니다.
· 이동 작업 최적화: 인양물을 자주 바꿔 달거나 샤클을 계속 옮겨야 하는
공정에서 작업 시간을 획기적으로 단축해 줍니다.
· 분실 위험 감소: 본체와 핀, 단 두 가지 부품으로만 구성되어 있습니다.
부품 수가 많은 볼트·너트형(C타입)에 비해 현장에서 부품을 잃어버릴 확률이 적고
관리가 수월합니다.
· 마모 한계: 핀이나 본체의 마모가 원래 두께의 10%**를 넘으면 인장 강도가
급격히 떨어지므로 즉시 폐기해야 합니다..
제품재원 :

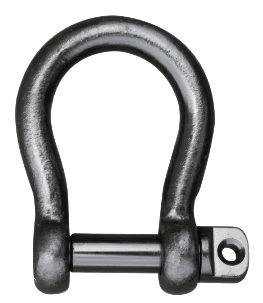

2-3-2. KP-2029 씨앙카

제품 설명 :
씨안카 (Sea Anchor)란 깊은 바다에서 닻으로 사용하는 낙하산 모양의 닻을 말합니다.
씨안카 샤클은 씨안카에 사용하는 샤클이지만 일반 해상 환경(선박, 양식장, 토목 등)에서
사용하는 항아리형(Bow/Anchor Type) 샤클로 일반적인 D형 샤클보다
넓은 내폭을 가진 것이 특징입니다.
제품코드 : KP-2029
영문 : SEA ANCHOR SHACKLE
특징 :
· 오메가 형상: 몸체가 둥글게 부풀어 있어 내부 공간이 넓습니다. 이 덕분에 굵은 로프나 체인,
혹은 여러 개의 연결 고리를 한꺼번에 걸기 유리합니다.
· 스크류 핀(Screw Pin) 방식: 별도의 도구 없이 핀 머리를 돌려 체결하는 방식이 가장 흔하며,
필요시 핀 머리의 구멍에 바(Bar)를 끼워 강하게 조일 수 있습니다.
· 강력한 내부식성: 바닷물의 염분에 노출되는 환경이 많으므로, 일반 도금보다 피막이
두꺼운 용융아연도금(Hot Dipped Galvanized) 처리가 기본입니다.
이는 녹 발생을 억제하여 수명을 연장시킵니다.
· 유동성 대응: 선박이나 부표처럼 파도에 의해 연결 부위가 계속 움직이는 상황에서 둥근 몸체가
마찰과 비틀림을 유연하게 받아내어 파손 위험을 줄여줍니다.
· 다각도 하중 수용: 일직선 하중만 견디는 D형과 달리, 약간의 대각선 방향 하중이 걸려도
구조적 변형이 적습니다.
제품재원 :
