턴버클 (Turn Buckle) – 새글 에선 내용을 보충해서 새로 개선한 글입니다.

Table of Contents

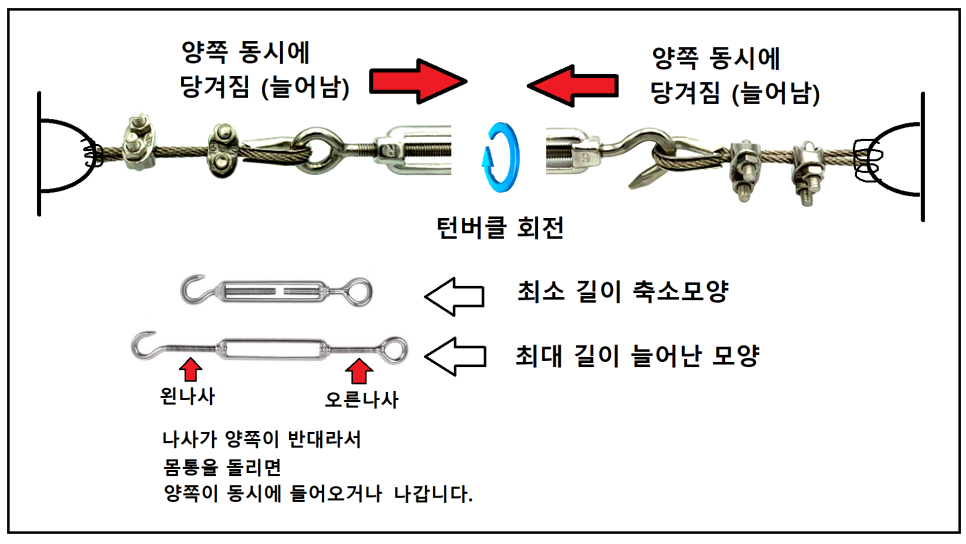

1. 턴버클 이란 ?

전봇대나 기둥 같은 것이 기울어 지는걸 방지하기위해 당겨저 조이는 역할같이
양쪽을 당겨서 죄는데 사용하는 죔기구 입니다.
턴버클은 양쪽이 반대 나사로 만들어져 있어서
몸통을 돌리면 좌,우가 동시에 늘어나거나 줄어 듭니다.

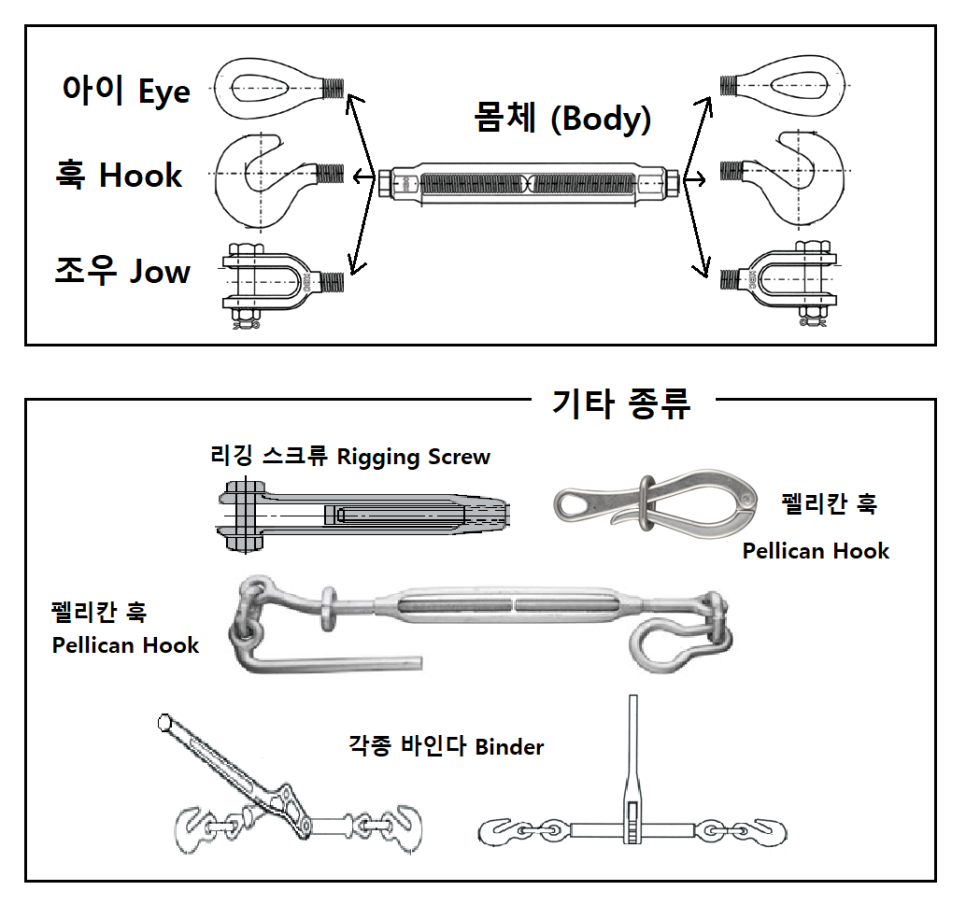

2. 턴버클의 분류

턴버클은 중간 몸체 (Body) 에 무엇을 달아서 죄는가에 따라 이름이 달라집니다.
기본 3종 아이 (Eye) 훅 (Hook) 조우 (Jaw) 가 있고
긴 몸체 조우인 리깅 스크류(Rigging Screw) 가 있고 풀림 방지 펠리칸 훅(Pelican Hook) 을 달기도 합니다.
죔을 편하게 하기 위해 몸체에 라체트 레버 (Ratchet Lever) 를 단 각종 바인다 (Binder) 의 종류도 있습니다.

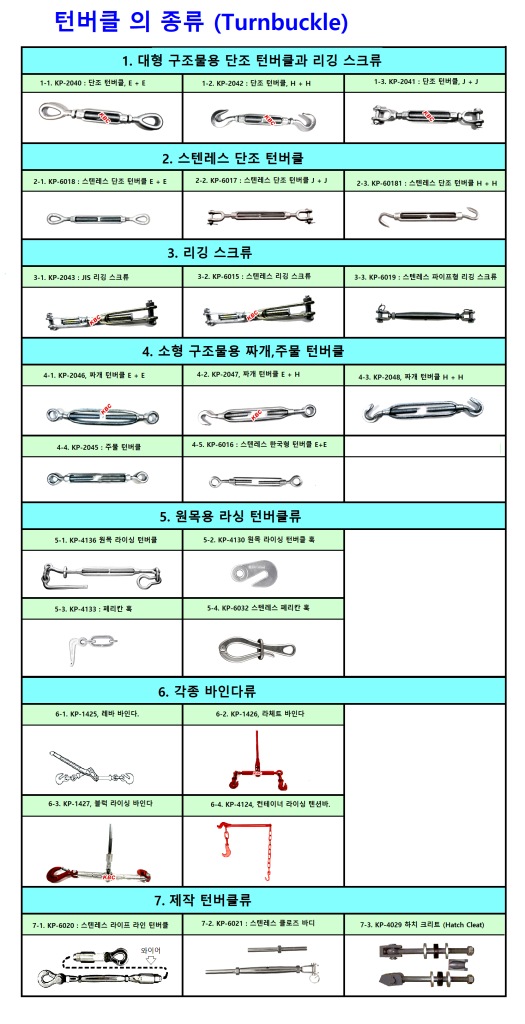

턴버클의 종류

3. 턴버클의 종류

스페이스 마린에서 판매하고 있는 턴버클의 종류는 다음과 같습니다.

1. 대형 구조물용 단조 턴버클
1-1. KP-2040 : 단조 턴버클, E + E
1-2. KP-2042 : 단조 턴버클, H + H
1-3. KP-2041 : 단조 턴버클, J + J

2. 스텐레스 단조 턴버클
2-1. KP-6018 : 스텐레스 단조 턴버클 E + E
2-2. KP-6017 : 스텐레스 단조 턴버클 J + J
2-3. KP-60181 : 스텐레스 단조 턴버클 H + H

3. 리깅 스크류
3-1. KP-2043 : JIS 리깅 스크류
3-2. KP-6015 : 스텐레스 리깅 스크류
3-3. KP-6019 : 스텐레스 파이프형 리깅 스크류

4. 소형 구조물용 짜개,주물 턴버클
4-1. KP-2046, 짜개 턴버클 E + E
4-2. KP-2047, 짜개 턴버클 E + H
4-3. KP-2048, 짜개 턴버클 H + H
4-4. KP-2045 : 주물 턴버클
4-5. KP-6016 : 스텐레스 한국형 턴버클 E+E

5. 원목용 라싱 턴버클류
5-1. KP-4136 원목 라이싱 턴버클
5-2. KP-4130 원목 라이싱 턴버클 훅
5-3. KP-4133 : 페리칸 훅

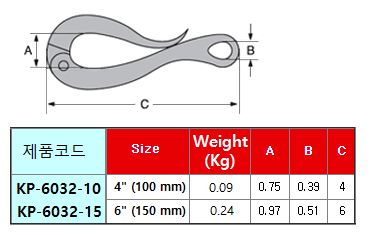

5-4. KP-6032 스텐레스 페리칸 훅

6. 각종 바인다류

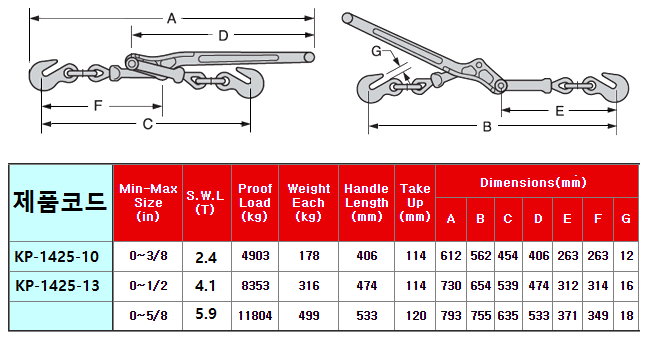

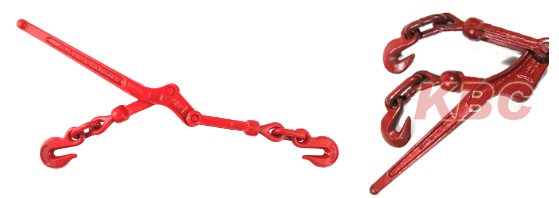

6-1. KP-1425, 레바 바인다.

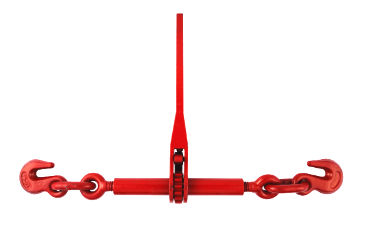

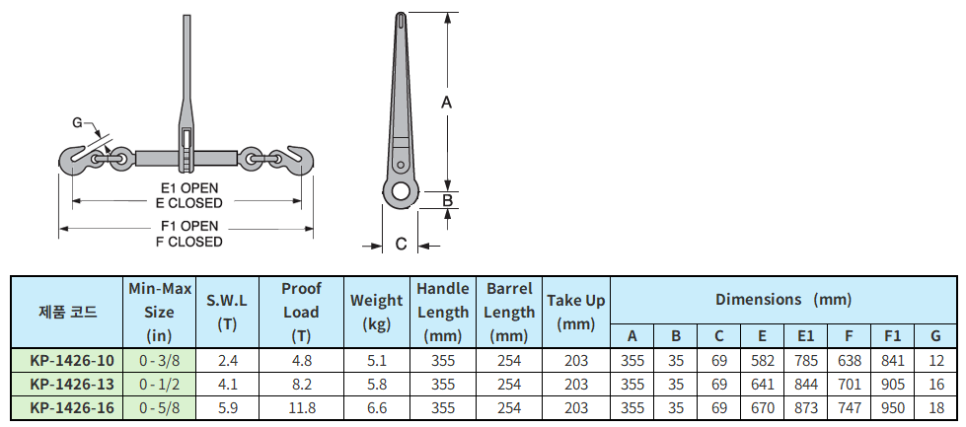

6-2. KP-1426, 라체트 바인다

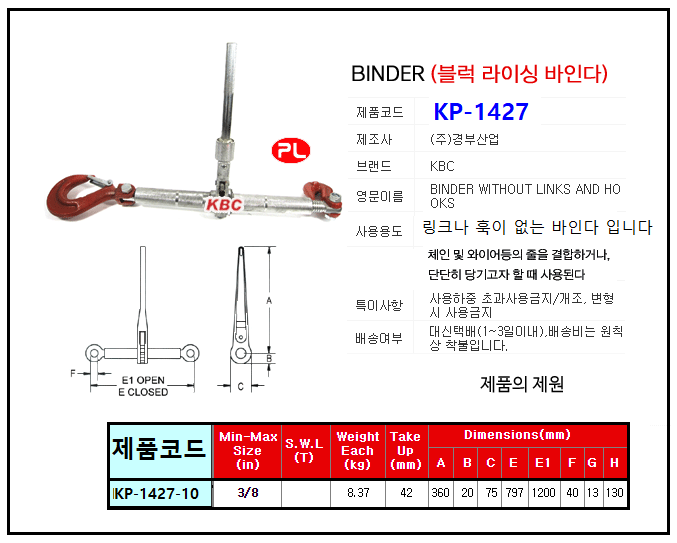

6-3. KP-1427, 블럭 라이싱 바인다

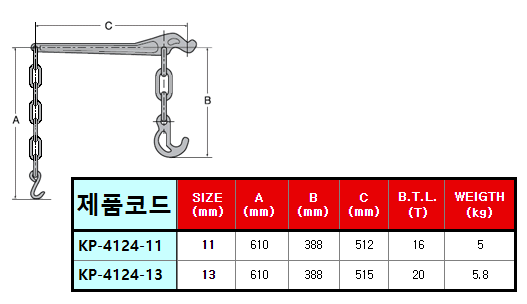

6-4. KP-4124, 컨테이너 라이싱 텐션바.

7. 스테레스 제작 턴버클류
7-1. KP-6020 : 스텐레스 라이프 라인 턴버클

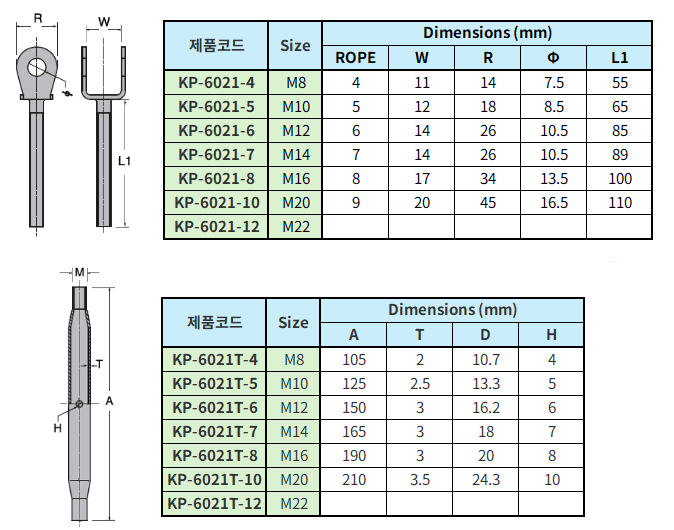

7-2. KP-6021 : 스텐레스 클로즈 바디 (STS Close Body)

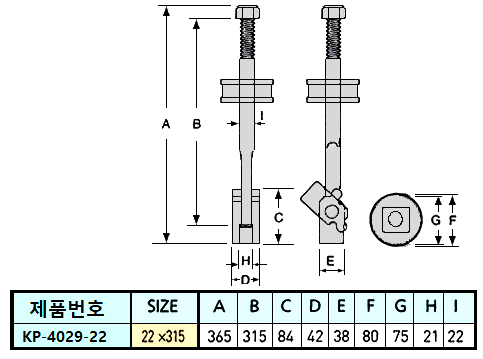

7-3. KP-4029 : 하치 크리트 (Hatch Cleat)

4. 턴버클 상세도면

1 대형 구조물용 단조 턴버클

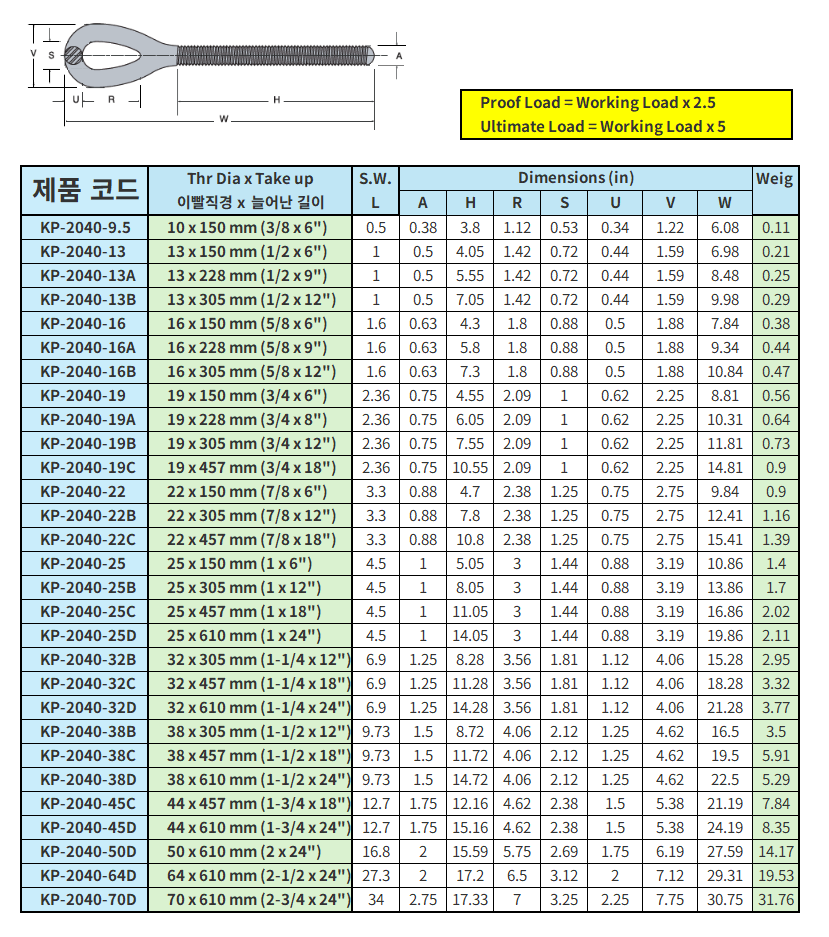

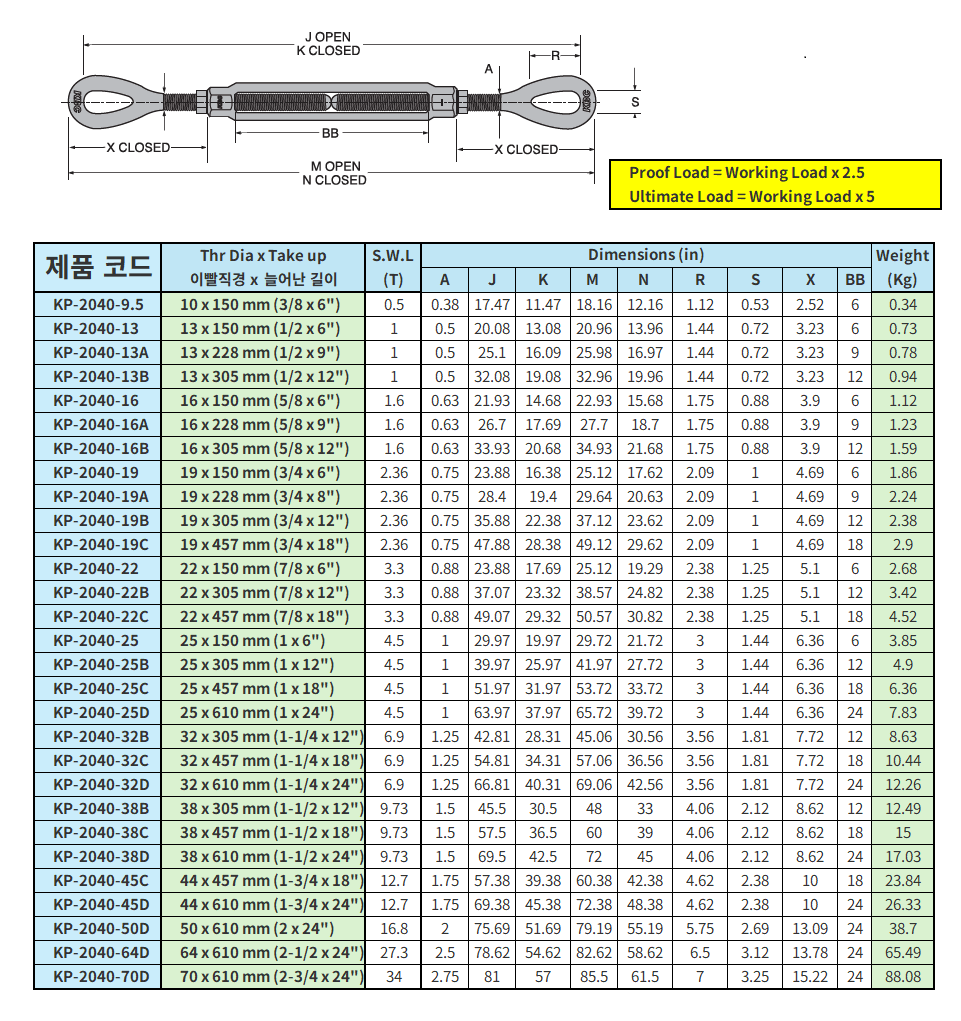

1-1. KP-2040 : 단조 턴버클, E + E

제품 설명 :
양쪽 끝단이 폐쇄된 고리 형태인 아이(Eye) 모양으로 제작된 제품입니다.
일반 주물 제품보다 강도가 훨씬 뛰어난 단조(Forging) 방식으로 생산되어
중량물 고정 및 인장 작업에 특수화되어 있습니다.
제품코드 : KP-2040
영문 : FORGED TURNBUCKLE EYE & EYE TYPE
특징 :
– 아이 & 아이(Eye & Eye): 양쪽 끝이 동그란 고리 형태로 되어 있어,
샤클(Shackle)이나 와이어로프의 심블(Thimble)을 연결하여
사용하기에 가장 안정적인 구조입니다.
– 단조 성형: 금속을 가열한 상태에서 두드려 모양을 만드는 단조 공법을
거쳐 내부 조직이 치밀합니다.
이는 일반 주물 제품(Casting)보다 인장 강도와 충격 흡수력이
월등히 높음을 의미합니다.
– 역나사 구조: 몸체(Body)를 한 방향으로 돌리면 양쪽의 아이 볼트가
동시에 조여지거나 풀리면서 와이어의 장력을 정밀하게 조절합니다.
– 직선 인장 준수: 턴버클은 반드시 일직선으로 당겨지는 힘만 받아야
합니다. 옆으로 꺾이는 힘이 가해지면 나사산이 휘거나 파손될 수 있습니다.
– 나사산 관리: 원활한 작동을 위해 나사산 부위에 주기적으로
그리스(Grease)를 도포하고, 이물질이 끼지 않도록 관리해야 합니다.
제품재원 :

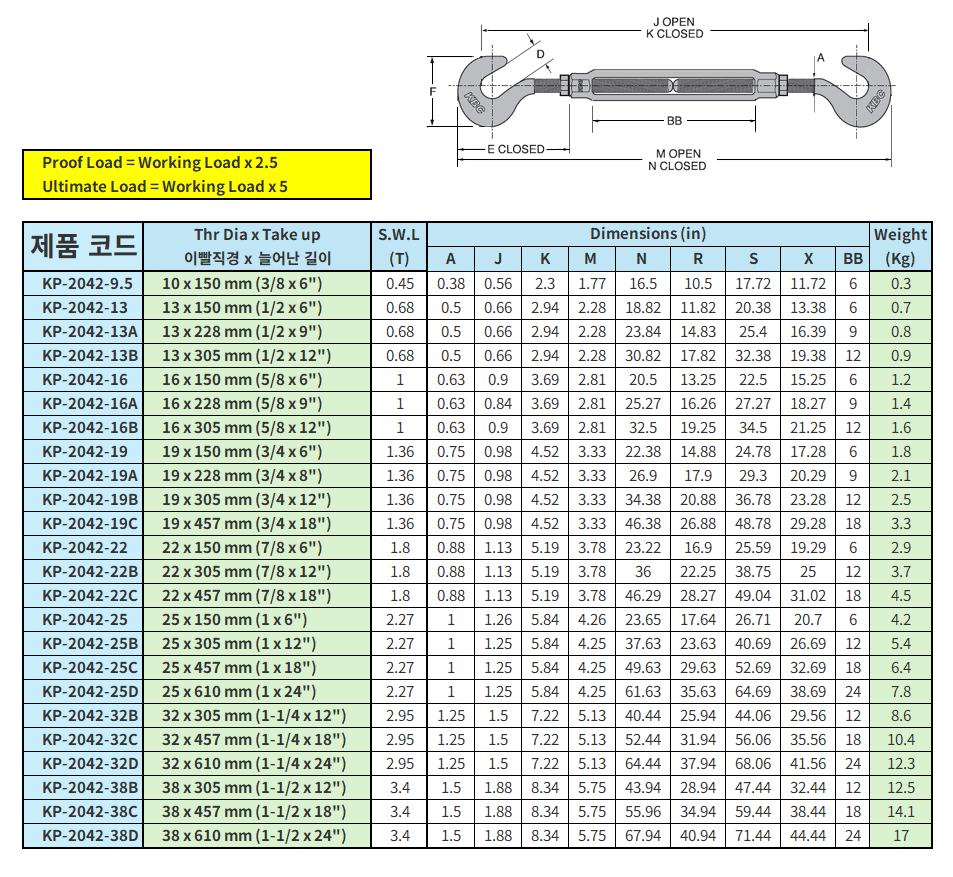

1-2. KP-2042 : 단조 턴버클, H + H

제품 설명 :
몸체 양 끝단이 갈고리 형태인 후크(Hook) 모양으로 제작된 제품입니다.
단조(Forging) 공법으로 제작되어 일반 주물 제품보다 인장 강도가 높으며,
신속한 연결과 해체가 필요한 현장에서 주로 사용됩니다.
제품코드 : KP-2042
영문 : FORGED TURNBUCKLE HOOK & HOOK TYPE
특징 :
– 훅크 & 훅크(Hook & Hook): 양쪽 끝이 열린 갈고리 모양입니다.
와이어로프의 고리(Eye)나 고정된 지지물에 별도의 부속(샤클 등) 없이
직접 걸어서 사용할 수 있습니다.
– 단조 성형: 고온의 금속을 두드려 만드는 단조 방식으로 제작되어
조직이 치밀하고 내부 결함이 적습니다. 이는 강한 인장력이 가해지는
작업에서 깨지지 않고 버티는 능력이 뛰어남을 의미합니다.
– 중앙 몸체(Body): 몸체를 회전시키면 양쪽의 후크가 동시에 안으로
당겨지거나 밖으로 밀려나며 와이어의 장력을 조절합니다.
– 신속한 작업성: 고리가 열려 있는 형태이므로 설치와 철거가 매우
빠릅니다. 잦은 이동이 필요한 가설재 고정이나 임시 천막 설치 등에
최적화되어 있습니다.
– 도구 불필요: 샤클이나 핀을 분해할 필요 없이 즉시 걸 수 있어
현장 편의성이 높습니다.
제품재원 :

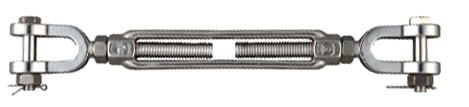

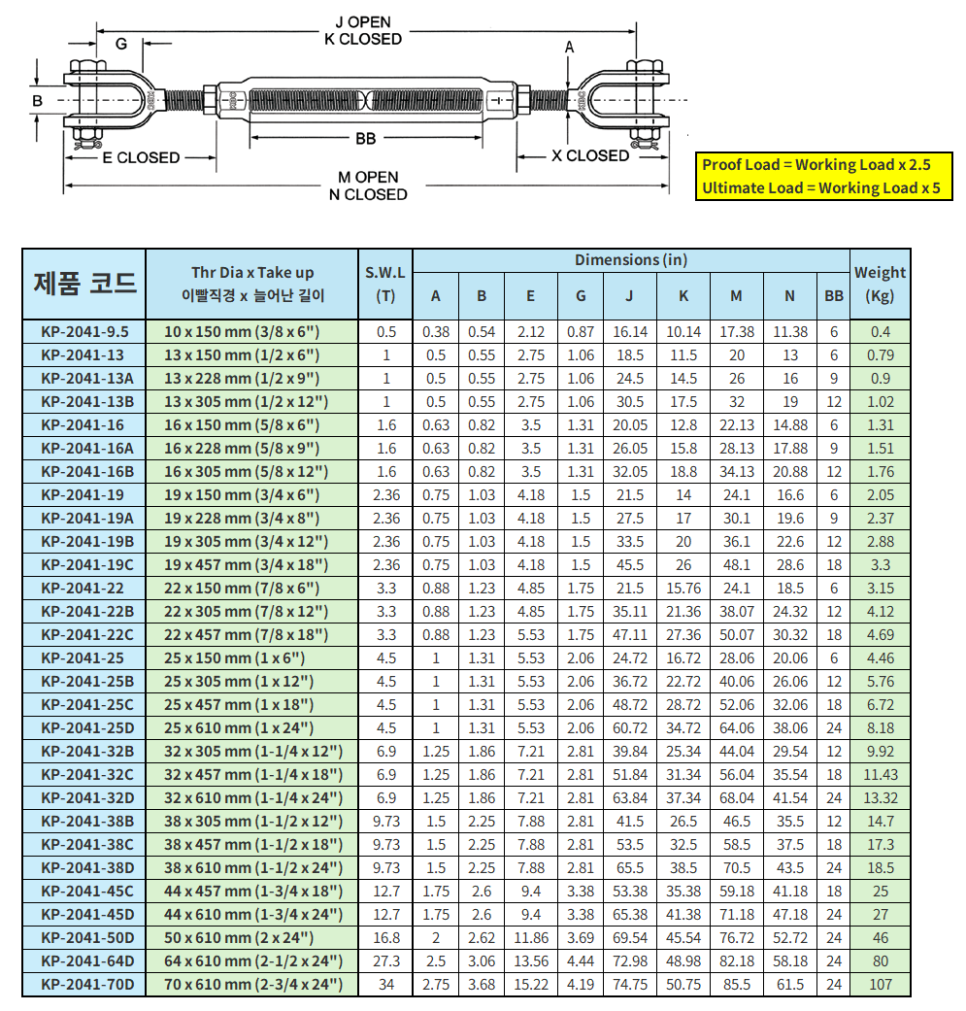

1-3. KP-2041 : 단조 턴버클, J + J

제품 설명 :
양쪽 끝단이 ‘ㄷ’자 모양의 죠(Jaw, 포크) 형태로 되어 있으며,
핀과 분할핀(또는 볼트·너트)으로 체결하는 방식입니다. 턴버클 체결 방식 중
가장 강력하고 안전한 연결을 보장하는 타입입니다.
제품코드 : KP-2041
영문 : FORGED TURNBUCKLE JAW & JAW TYPE
특징 :
– 죠(Jaw) & 죠(Jaw) 구조: 끝단이 포크 모양으로 갈라져 있어, 아이볼트(Eye Bolt)나
샤클 없이도 구조물의 연결판(Lug)에 직접 끼워 핀으로 고정할 수 있습니다.
– 안전 핀 체결: 핀을 꽂은 후 분할핀(Cotter Pin)으로 마감하여, 진동이나 충격에도
핀이 절대 빠지지 않도록 설계되었습니다. 고하중용 모델은 볼트와 너트를 병행하기도 합니다.
– 단조(Forged) 공법: 탄소강이나 합금강을 뜨거운 상태에서 두드려 만들어 내부 밀도가
매우 높고 인장 강도가 탁월합니다.
– 탈 가능성 제로: 후크(Hook) 타입처럼 빠질 염려가 없고, 아이(Eye) 타입처럼
별도의 샤클을 추가할 필요가 없어 연결 부위가 매우 간결하면서도 견고합니다.
– 정밀한 장력 유지: 나사산의 정밀도가 높아 대형 구조물의 수평을 맞추거나
고정할 때 미세한 조절이 가능합니다.
제품재원 :

2. 스텐레스 단조 턴버클

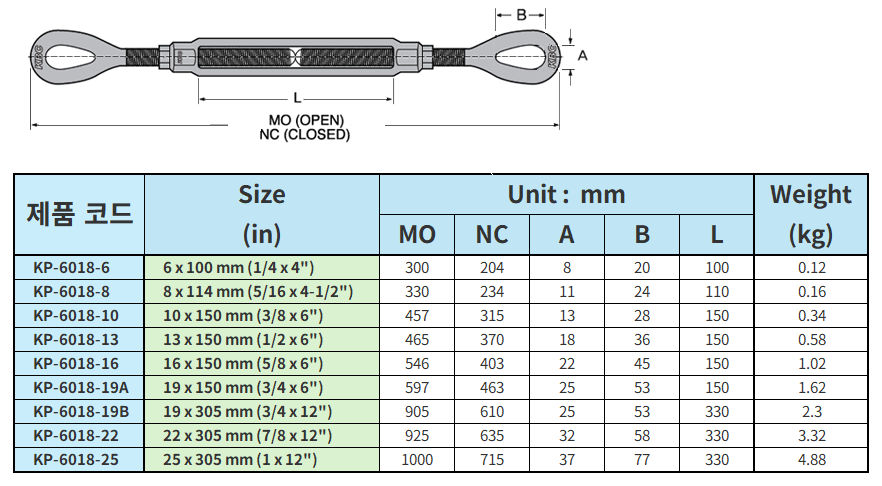

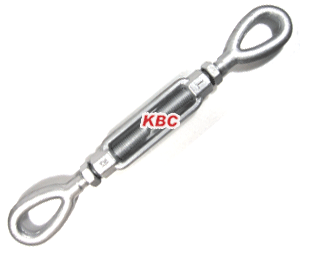

2-1. KP-6018 스텐레스 단조 턴버클 E + E

제품 설명 :
스테인리스강을 고온에서 압축하여 모양을 잡는 단조(Forged) 공법으로 제작된
고강도 장력 조절 장치입니다. 양 끝단이 모두 훅크(Hook, 갈고리) 형태로 되어 있어,
별도의 부속 없이 고리나 구멍에 즉시 걸어서 사용할 수 있는 기동성이 뛰어난 제품입니다.
제품코드 : KP-6018
영문 : STAINLESS FORGED TYPE TURNBUCKLE(E+E)
특징 :
– 양단 고리(Eye) 구조: 양쪽 끝이 폐쇄형 고리 형태로 설계되었습니다.
로프나 체인을 직접 연결하기보다는 주로 샤클을 매개체로 연결하여,
작업 시 연결 부위가 이탈할 위험을 원천적으로 차단합니다.
– 직선 인장 최적화: 고리 중심축을 따라 정렬된 하중을 견디도록 설계되어,
와이어 로프의 직선 장력을 유지하고 조절하는 데 가장 안정적인 형태입니다.
– 중앙 바디(Body): 양방향 나사산이 가공된 몸체를 회전시켜
양 끝의 아이 피팅을 당기거나 밀어 장력을 미세하게 조절합니다.
– 영구적 외관: 도금이 아닌 재질 자체가 스테인리스이므로, 표면이 긁혀도
녹이 슬지 않고 특유의 금속 광택을 유지합니다.
– 샤클과의 조합: EXE 타입은 고리가 닫혀 있으므로, 연결 대상에 직접
걸 수 없을 때는 반드시 규격에 맞는 스테인리스 샤클을 함께
준비해야 합니다.
제품재원 :

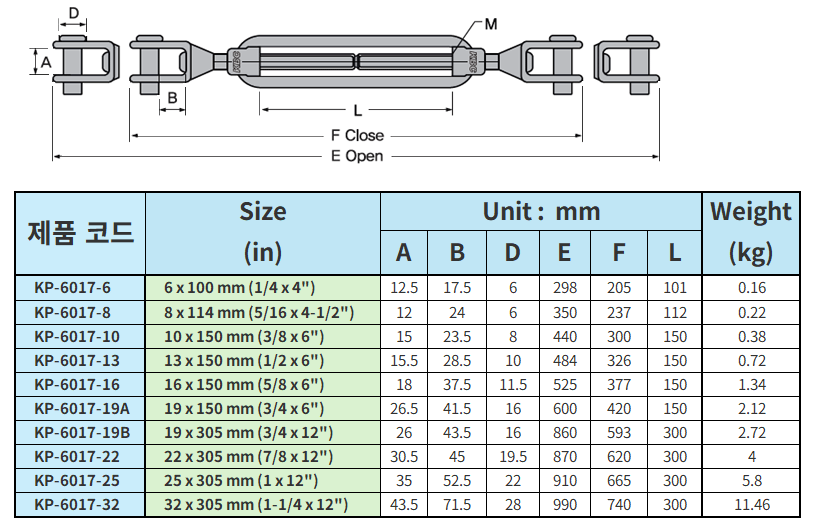

2-2. KP-6017 스텐레스 단조 턴버클 J + J

제품 설명 :
스테인리스강을 정밀 단조(Forged) 공법으로 제작한 고성능 턴버클입니다.
양쪽의 나사를 회전시켜 와이어 로프나 체인의 장력을 조절하는 데 사용되며,
주조(Casting) 제품보다 훨씬 높은 강도와 신뢰성을 제공합니다.
제품코드 : KP-6017
영문 : STAINLESS FORGED TYPE TURNBUCKLE (J +J)
특징 :
– JXJ 타입: 양 끝단이 모두 턱(Jaw) 형태로 되어 있어 샤클 없이도
안구(Eye) 형태의 피팅에 직접 연결이 가능합니다.
– 장력 조절의 정밀함: 중앙 바디를 회전시키면 양쪽 나사가 동시에
조여지거나 풀리며 미세하게 장력을 맞출 수 있습니다.
– 슬림한 디자인: 강도가 높으면서도 투박하지 않아 건축 인테리어나
요트 리깅 등 미관이 중요한 곳에도 적합합니다.
– 분할핀 체결: 턱(Jaw) 부위의 핀을 끼운 후에는 반드시 분할핀을 끝까지
벌려 고정해야 진동에 의한 이탈을 막을 수 있습니다.
– 과도한 조임 금지: 인위적으로 너무 강하게 조이면 나사산이 뭉개지거나
바디가 변형될 수 있으므로 설계된 장력 범위 내에서 사용하십시오.
제품재원 :

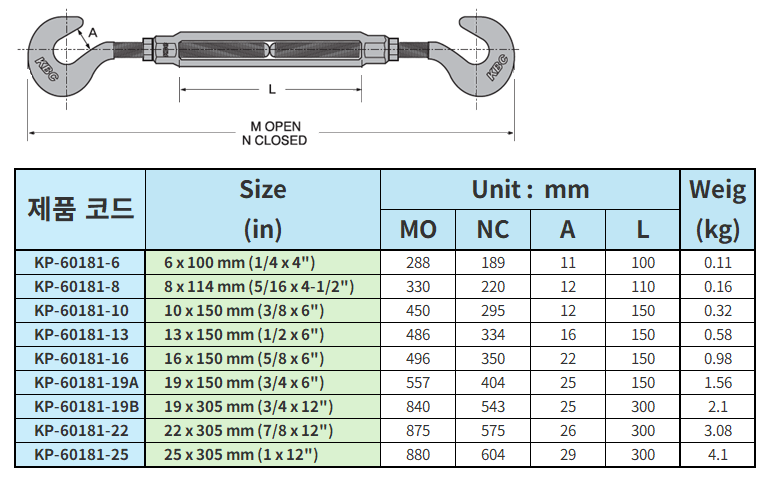

2-3. KP-60181 스텐레스 단조 턴버클 H + H

제품 설명 :
스테인리스강을 고온에서 압축하여 모양을 잡는 단조(Forged) 공법으로 제작된
고강도 장력 조절 장치입니다. 양 끝단이 모두 훅크(Hook, 갈고리) 형태로
되어 있어, 별도의 부속 없이 고리나 구멍에 즉시 걸어서 사용할 수 있는
기동성이 뛰어난 제품입니다.
제품코드 : KP-60181
영문 : STAINLESS FORGED TYPE TURNBUCKLE (H+H)
특징 :
– 양단 훅크(Hook) 구조: 양쪽 끝이 개방된 갈고리 형태로 설계되었습니다.
샤클을 조립하거나 핀을 끼울 필요 없이 현장에서 즉각적으로
와이어 로프의 아이(Eye)나 고정용 고리에 걸 수 있어 설치 속도가
매우 빠릅니다.
– 작업 편의성: 탈부착이 빈번한 가설용 안전망, 천막, 임시 지지선
작업에 가장 적합한 형태입니다.
– 중앙 바디(Body): 단조로 제작된 튼튼한 몸체를 회전시켜
양쪽 후크의 간격을 좁히거나 넓히며 장력을 조절합니다.
– 이탈 주의: 하중이 느슨해지면 후크가 고리에서 빠질 수 있습니다.
상시 텐션이 유지되는 곳에 사용하거나, 필요시 후크 입구에
이탈 방지 조치를 하는 것이 좋습니다.
– 나사산 관리: 스테인리스 특유의 눌어붙음(Galling) 현상을 방지하기 위해
체결 전 나사산에 윤활 그리스를 살짝 도포하면 장기적으로 훨씬 부드럽게
조절할 수 있습니다.
제품재원 :

3. 리깅 스크류

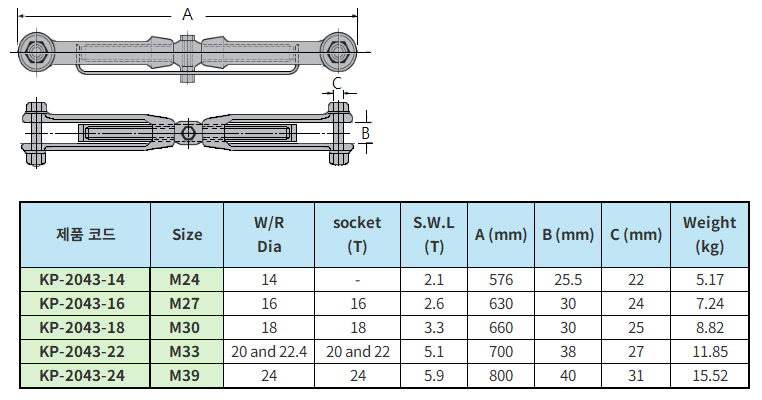

3-1. KP-2043 : JIS 리깅 스크류

제품 설명 :
일본 공업 규격(JIS)의 선박용 의장품 표준을 따르는 고성능 턴버클입니다.
일반적인 산업용 턴버클보다 몸체가 길고 견고하며, 특히 해상 환경과 .
선박의 와이어 장력 조절에 특화되어 있습니다.
제품코드 : KP-2043
영문 : RIGGING SCREW
특징 :
– 해양 표준 규격: 일본의 선박 의장용 표준(Japanese Industrial Standard)인
F-3403을 준수하여 제작됩니다. 이는 전 세계 선박 및 해양 플랜트
현장에서 신뢰받는 표준 중 하나입니다.
– 파이프형(Pipe) 몸체: 일반적인 개방형(Open) 턴버클과 달리 몸체가
파이프 형태로 닫혀 있는 경우가 많습니다. 이는 나사산 부분을
외부 충격이나 오염으로부터 보호하는 효과가 있습니다.
– 긴 스트로크(Stroke): 일반 턴버클보다 몸체와 나사산의 길이가 길어
장력을 조절할 수 있는 범위가 넓습니다. 긴 와이어의 늘어짐을 충분히
잡아주어야 하는 선박 환경에 적합합니다.
– 견고한 체결 (Jaw & Jaw 방식 위주): 주로 양쪽 끝단이 죠(Jaw/Fork) 형태로
되어 있어 핀과 분할핀으로 고정합니다. 진동이 심한 선박에서도
이탈 위험이 거의 없습니다.
– 분할핀(Cotter Pin) 마감: 핀이 풀리지 않도록 반드시 분할핀을 사용하게
되어 있어 안전성이 매우 높습니다.
제품재원 :

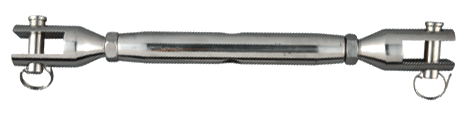

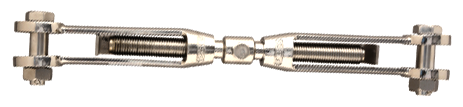

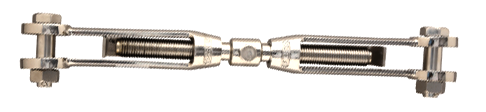

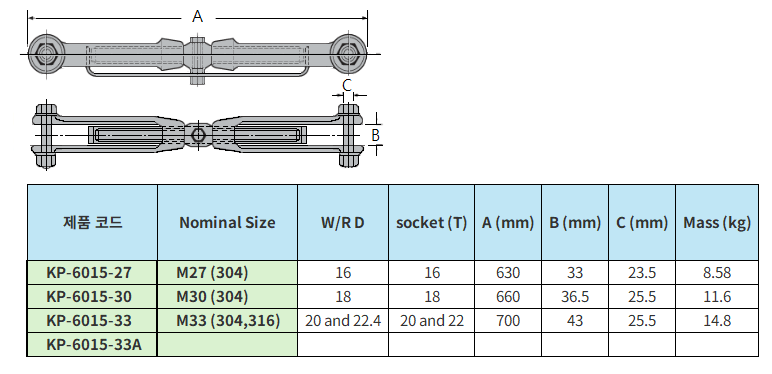

3-2. KP-6015 : 스텐레스 리깅 스크류

제품 설명 :
일반적인 턴버클보다 더욱 정밀하고 강력한 장력 조절이 가능하도록 설계된
고급 리깅 하드웨어입니다. 주로 요트의 마스트 지지선(Rigging)이나
고사양 건축물, 정밀 산업 현장에서 사용됩니다.
제품코드 : KP-6015
영문 : STAINLESS RIGGING SCREW
특징 :
– 관형 몸체 (Pipe/Closed Body): 일반 턴버클은 중앙이 뚫린 프레임 구조인
경우가 많으나, 리깅 스크류는 매끈한 파이프 형태의 폐쇄형 몸체를
가집니다. 이는 내부 나사산을 보호하고 이물질 유입을 차단합니다.
– 미세 나사산 (Fine Thread): 일반 턴버클보다 나사산이 더 촘촘하게
가공되어 있어, 매우 미세한 단위까지 정밀하게 장력을 조절할 수 있습니다.
– 포크 & 포크 (Jaw & Jaw) 결합: 양 끝단이 주로 핀과 분할핀으로 고정되는
턱(Jaw) 형태로 되어 있어, 연결 지점에서 절대 이탈하지 않는
가장 안전한 체결 방식을 제공합니다.
– 정밀한 장력 유지: 고하중이 걸린 상태에서도 미세 나사산 덕분에
풀림 현상이 적고, 원하는 장력을 정확하게 유지할 수 있습니다.
이는 요트 마스트처럼 미세한 균형이 중요한 장비에 필수적입니다.
– 정기 세척: 해수 근처에서 사용 시 정기적으로 담수로 세척해주면
특유의 광택과 내식성을 훨씬 오래 유지할 수 있습니다.
제품재원 :

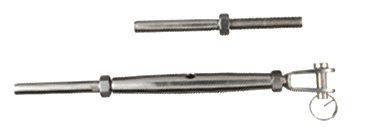

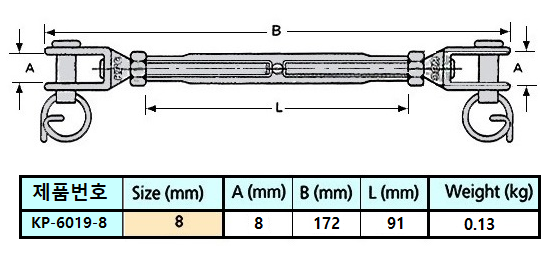

3-3. KP-6019 : 스텐레스 파이프형 리깅스크류

제품 설명 :
중앙 몸체가 내부가 보이지 않는 원통형 파이프(Closed Body)로 감싸져 있는
형태의 고급 장력 조절 장치입니다. 일반적인 개방형(Frame Type) 턴버클보다
외관이 유려하고 내부 보호 기능이 뛰어나다는 특징이 있습니다.
제품코드 : KP-6019
영문 : STAINLESS PIPE TYPE TURNBUCKLE
특징 :
– 내부 나사산 보호: 나사산이 파이프 안에 숨겨져 있어 외부의 먼지, 수분,
이물질로부터 완벽하게 보호됩니다. 이는 나사산의 부식을 막고 부드러운
작동을 오랫동안 유지하게 합니다.
– 유선형 디자인: 돌출된 프레임이 없어 매우 슬림하고 매끈한 외관을
가집니다. 작업자의 옷이나 신체가 걸릴 위험이 적어 안전 난간이나
좁은 통로에 적합합니다.
– 정밀 가공: 주로 미세 나사산이 적용되어 있어, 일반 턴버클보다
더욱 정밀하게 장력을 조절할 수 있습니다.
– 뛰어난 내구성 및 유지보수: 나사산 부위에 주입된 윤활제가 파이프
내부에 머물러 있어, 시간이 지나도 나사가 눌어붙는 ‘갤링 현상’이 적고
언제든 다시 조절하기 편리합니다.
– 심미적 완성도: 프레임이 노출되지 않아 시각적으로 매우 깔끔합니다.
이 때문에 고급 주택의 와이어 난간, 전시장, 요트의 리깅 시스템에서
표준처럼 사용됩니다.
제품재원 :

4. 소형 구조물용 짜개,주물 턴버클

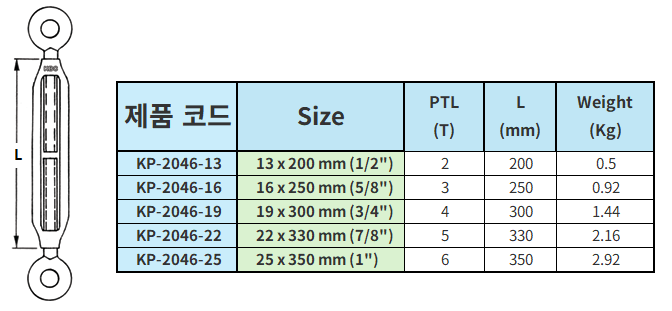

4-1. KP-2046, 짜개 턴버클 E + E

제품 설명 :
몸체의 중앙이 갈고리처럼 갈라진 개방형(Frame) 구조에, 양쪽 끝단이 폐쇄된
고리 형태인 아이(Eye) 모양으로 결합된 제품입니다.
3/8″ (10 x 150 mm) 의 규격은 Eye + Hook 제품만 있읍니다. Eye + Eye 나 Hook +Hook 제품은
규격이 없습니다. 같은 사이즈 Eye 와 Hook는 서로 교환이 가능합니다.
물론 양쪽의 나사는 반대로 되어 있으니 주의하세요.
제품코드 : KP-2046
영문 : JIS FRAME TYPE TURNBUCKLE E x E
특징 :
– 개방형 프레임(Split Body): 몸체 중앙이 뚫려 있어 내부 나사산의 결합 깊이를
눈으로 즉시 확인할 수 있습니다.
– 아이 & 아이(Eye & Eye): 양 끝단이 원형 고리 형태로 되어 있습니다.
샤클(Shackle)이나 연결 핀을 통과시켜 체결하므로, 한 번 연결하면
하중이 풀리더라도 절대 이탈하지 않는 폐쇄형 구조입니다.
– JIS 규격 설계: 일본 공업 규격을 기반으로 제작되어 국내 산업 현장의
다양한 부속품(와이어, 샤클 등)과 규격 호환성이 매우 뛰어납니다.
– 유지보수 가시성: ‘짜게’ 구조의 최대 장점으로, 나사산이 몸체에 충분히
박혀 있는지 상시 점검이 가능해 나사 빠짐 사고를 미연에 방지합니다.
– 샤클과의 조합: 아이(Eye) 형태이므로 직접 걸 수 없는 구조물에는 반드시
적절한 규격의 샤클을 병행하여 사용해야 합니다.
제품재원 :

4-2. KP-2047, 짜개 턴버클 E + H

제품 설명 :
몸체의 중앙이 갈고리처럼 갈라진 개방형(Frame) 구조에, 양쪽 끝단이 폐쇄된
고리 형태인 아이(Eye) 모양과 갈고리 형태인 후크(Hook) 모양으로 제작된 제품입니다.
제품코드 : KP-2047
영문 : JIS FRAME TYPE TURNBUCKLE E x H
제품재원 :

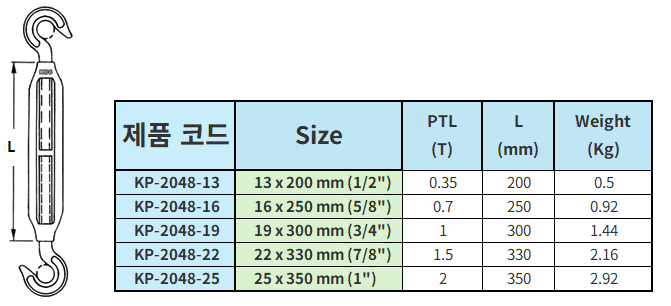

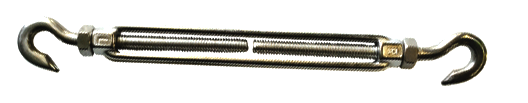

4-3. KP-2048, 짜개 턴버클 H + H

제품코드 : KP-2048
영문 : JIS FRAME TYPE TURNBUCKLE H x H
특징 :
– 개방형 프레임(Split Body): 중앙이 뚫려 있어 나사산의 결합 깊이를
눈으로 직접 확인할 수 있는 JIS 표준 프레임 구조입니다.-
– 훅크 & 훅크(Hook & Hook): 양 끝단이 열린 갈고리 모양입니다.
별도의 샤클이나 공구 없이 와이어로프의 고리(Eye)나 구조물의 지지 지점에
즉시 걸어서 연결할 수 있습니다.
– 회전 조절 방식: 프레임 중앙의 빈 공간에 바(Bar)나 드라이버를 끼워 돌림으로써
양쪽 후크를 동시에 당기거나 밀어 장력을 조절합니다.
– 최고의 작업 속도: 걸기만 하면 연결이 끝나므로 설치와 해체가
매우 빈번한 현장에서 작업 시간을 획기적으로 단축해 줍니다.
– 유지보수 직관성: 나사가 몸체 안으로 얼마나 들어갔는지 상시 확인이 가능하여,
나사 빠짐 현상을 시각적으로 예방할 수 있습니다.
제품재원 :

4-4. KP-2045 : 주물 턴버클

제품 설명 :
금속을 녹여 틀에 부어 만드는 주조(Casting) 방식으로 생산된 제품으로
주로 가벼운 화물 고정이나 인테리어용으로 사용됩니다.
제품코드 : KP-2045
영문 :MALLEABLE TURNBUCKLE
특징 :
– 가벼운 무게: 고하중용이 아니므로 본체 자체가 가볍고 취급이 용이합니다.
– 심미성: 표면이 매끄럽고 깨끗하게 마감된 제품이 많아 노출되는
인테리어 부속으로 쓰기에 적합합니다.
– 범용성: 철물점 등에서 가장 쉽게 구할 수 있으며,
전문적인 기술 없이도 간편하게 설치할 수 있습니다.
– 하중 제한: 주물 방식은 내부 기포(공극)가 생길 가능성이 있어
단조 제품에 비해 강도가 현저히 낮습니다. 절대 무거운 물체를
들어 올리는 리프팅(Lifting) 용도로 사용해서는 안 됩니다.
– 부식성: 전기아연도금 제품은 용융아연도금에 비해 도금층이
얇습니다. 염분이 많은 해안가나 상시 비를 맞는 야외에서는
부식이 빨리 진행될 수 있습니다.
제품재원 :

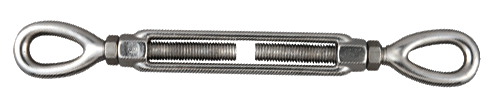

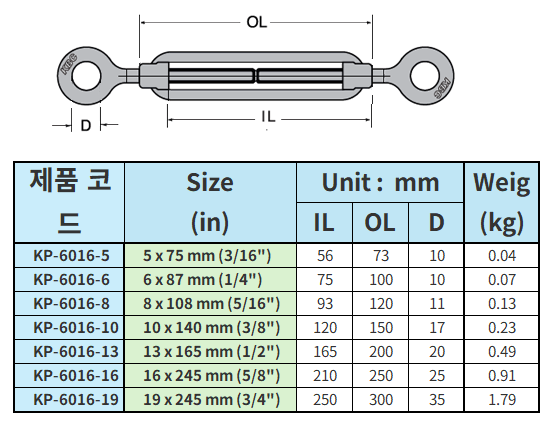

4-5. KP-6016 한국형 스텐레스 턴버클 (E+E)

제품 설명 :
양 끝단이 폐쇄형 고리인 아이(Eye & Eye) 형태로 제작된 장력 조절 장치입니다.
가벼운 하중의 장력 조절이나 조경, 인테리어 등에 널리 쓰이는
실용적인 제품입니다.
제품코드 : KP-6016
영문 : STAINLESS KOREA TYPE TURNBUCKLE
특징 :
– 양단 아이(Eye) 구조: 양쪽 끝이 동그란 고리 형태로 되어 있습니다.
로프를 직접 묶거나, 샤클(Shackle)을 사용하여 고정 지점과 연결합니다.
– 폐쇄형 연결: 후크(Hook) 타입과 달리 고리가 닫혀 있어, 진동이나 충격에
의해 로프가 의도치 않게 이탈할 위험이 없는 안전한 구조입니다.
– 개방형 바디(Open Body): 중앙 몸체의 내부가 비어 있어 나사산의 체결 상태를
눈으로 직접 확인할 수 있으며, 바디를 회전시켜 길이를 조절하기 용이합니다.
– 우수한 부식 방지: 스테인리스 재질로 제작되어 비나 눈, 습기가 많은 외부
환경에서도 녹 발생이 적고 깨끗한 외관을 유지합니다.
– 체결 확인: 샤클과 함께 사용할 경우, 샤클의 핀이 완전히 조여졌는지
확인하여 연결 부위의 안전성을 높여야 합니다.

제품재원 :

5. 원목용 라싱 턴버클류

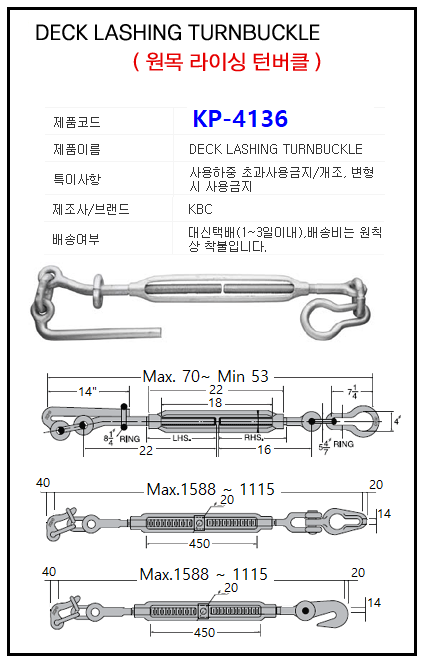

5-1. KP-4136, 원목 라이싱 턴버클

원목 운반선과 같이 부정형 화물 고정등 선박에서 여러가지 잡용으로 사용하는 신속 고정용 제품 입니다.

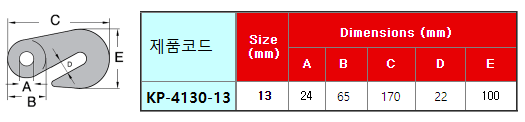

5-2. KP-4130, 원목 라이싱 턴버클 훅

제품 설명 :
일반적인 훅과 달리 납작한 판(Plate) 형상을 띠고 있어, 주로 좁은 틈새나
특정 구조물에 밀착시켜 체결해야 하는 환경에 최적화되어 있습니다.
제품코드 : KP-4130
영문 : DEVELOPE HOOK
특징 :
– 플랫형 판상 구조: 전체적으로 두꺼운 강판을 정밀 절단한 듯한 납작한
형태입니다. 이는 인양물의 좁은 구멍이나 슬롯에 훅을 끼워 넣기
매우 유리한 구조입니다.
– 컴팩트한 아이(Eye) 부분: 상단 연결 구멍이 몸체와 일체형으로
설계되어 있어 전체적인 부피를 줄이면서도 강도를 극대화했습니다.
– 날렵한 갈고리 끝단: 입구 부분이 예리하고 매끄럽게 마감되어 있어,
장력이 걸리지 않은 상태에서도 체결 지점에 쉽게 안착됩니다.
– 입구 벌어짐 확인: 과도한 하중으로 인해 갈고리 입구가 원래 규격보다
늘어났는지 수시로 측정해야 합니다.
– 측면 마모 및 변형: 판상 구조 특성상 측면에서 가해지는 힘에
약할 수 있으므로, 몸체가 휘어지거나 측면이 깎여나가지 않았는지 점검하십시오.
제품재원 :

5-3. KP-4133, 페리칸 훅

제품 설명 :
펠리칸 훅크는 펠리칸의 부리처럼 생긴 개폐형 갈고리로,
라이싱턴버클과 결합하여 사용됩니다.
제품코드 : KP-4133
영문 : PELICAN HOOK
특징 :
– 힌지형 부리(Long Curved Blade): 길고 굽은 형태의 갈고리가 핀(Pin)을
중심으로 회전하며 열리고 닫힙니다.
– 슬라이딩 링크(잠금 링): 갈고리를 닫은 후 몸체에 끼워진 타원형 링(Link)을
밀어 올려 고정하는 방식입니다. 이 링이 갈고리가 벌어지지 않도록
단단히 붙잡아줍니다.
– 긴급 이탈 용이: 비상 상황 발생 시 복잡한 매듭이나 나사를 풀
필요 없이 순식간에 라인을 분리할 수 있어 안전성이 뛰어납니다.
– 슬라이딩 링크(잠금 링): 갈고리를 닫은 후 몸체에 끼워진 타원형 링(Link)을
밀어 올려 고정하는 방식입니다. 이 링이 갈고리가 벌어지지 않도록
단단히 붙잡아줍니다.
– 긴급 이탈 용이: 비상 상황 발생 시 복잡한 매듭이나 나사를 풀
필요 없이 순식간에 라인을 분리할 수 있어 안전성이 뛰어납니다.
제품재원 :

5-4. KP-6032, 스텐레스 페리칸 훅

제품 설명 :
페리칸의 부리 모양을 닮은 독특한 구조 덕분에 붙여진 이름으로, 장력이
걸려 있는 상태에서도 둥근링를 움직여 연결을 해제(Quick Release)할 수 있는 특수 훅크입니다.
제품코드 : KP-6032
영문 : STAINLESS PELICAN HOOK
특징 :
– 경첩형 부리 구조: 후크 본체가 경첩(Hinge)으로 연결되어 있어,
고정 링(Link/Ring)을 밀어 올리면 부리가 벌어지듯 열리는 구조입니다.
– 슬라이딩 링 잠금: 중앙의 둥근 링이 두 프레임을 꽉 잡아주어
잠금 상태를 유지합니다. 이 링을 뒤로 밀면 장력이 걸린 상태에서도 훅크가 즉시 풀립니다.
– 강력한 장력 유지: 잠긴 상태에서는 매우 견고하여 와이어 로프의
강한 인장력을 안정적으로 버텨줍니다.
– 비상시 즉시 해제 가능: 일반 턴버클이나 샤클은 나사를 풀어야 해제가
가능하지만, 페리칸 훅크는 링만 밀면 즉시 열립니다.
이는 선박에서 장비를 급히 투하하거나 난간을 일시적으로
개방해야 할 때 필수적입니다.
– 방향 확인: 하중이 걸리는 방향으로 후크가 제대로 정렬되었는지
확인하십시오. 비정상적인 방향으로 꺾인 채 잠기면 해제 링이
잘 움직이지 않을 수 있습니다.
제품재원 :

6. 각종 바인다류

6-1. KP-1425, 레바 바인다

제품 설명 :
화물을 고정할 때 체인을 강력하게 잡아당겨 결속력을 높이는 수동 공구입니다.
지렛대의 원리를 이용해 한 번의 동작으로 체인을 조이는 방식으로,
물류 및 중장비 운송 현장에서 가장 보편적으로 사용됩니다.
제품코드 : KP-1425
영문 : STANDARD LEVER TYPE LOAD BINDER
특징 :
– 간편한 조작: 긴 핸들을 지렛대로 활용하여 적은 힘으로도
체인에 강한 장력을 가할 수 있습니다.
– 신속한 체결: 핸들을 아래로 젖히는 단 한 번의 동작(Over-center)으로
체인이 조여지고 잠금 상태가 유지되므로 작업 속도가 매우 빠릅니다.
– 오버 센터(Over-center) 잠금: 핸들을 완전히 젖히면 물리적으로
중심점을 넘어가게 설계되어, 하중이 가해진 상태에서
스스로 풀리지 않도록 고정됩니다.
– 회전 스위벨(Swivel): 양 끝의 그랩 훅(Grab Hook) 연결부가 360도
회전할 수 있어, 체인이 꼬인 상태에서도 무리 없이 장력을
조절할 수 있고 비틀림 하중을 방지합니다.
– 방청 도장: 외부 노출이 잦은 트럭 적재함 등에서 주로 사용되므로,
녹 방지를 위해 주로 빨간색 에폭시 분체 도장 처리가 되어 있습니다.
제품재원 :

6-2. KP-1426, 라체트 바인다

제품 설명 :
화물 결속 시 체인의 장력을 조절하는 장치로, 기어의 래칫(Ratchet, 깔깔이)
원리를 이용해 나사를 조이고 푸는 방식입니다. 레버형보다 안전하고
정밀한 조절이 가능하여 최근 중량물 운송 현장에서 가장 권장되는 방식입니다.
제품코드 : KP-1426
영문 : STANDARD RATCHET TYPE LOAD BINDER
특징 :
– 미세 장력 조절: 핸들을 왕복 운동시키면 내부 기어가 회전하며 양 끝의
나사산 봉을 본체 안으로 끌어당깁니다. 체인 마디 단위가 아닌,
밀리미터(mm) 단위로 정밀하게 체인을 조일 수 있습니다.
– 역회전 방지: 멈춤쇠(Pawl)가 기어를 꽉 잡아주어 작업 중이나 운행 중
진동에도 장력이 쉽게 풀리지 않습니다.
– 반동 위험 제거: 레버형(Lever Type)은 핸들을 젖힐 때 강력한 튕김 현상이
발생할 수 있으나, 래칫형은 기어로 조금씩 조이는 방식이라 핸들이
튀어 올라 사용자가 다칠 위험이 거의 없습니다.
– 에너지 효율: 지렛대의 힘보다는 기어의 회전력을 이용하므로, 여성이나
고령 작업자도 큰 힘을 들이지 않고 중량물을 단단히 결속할 수 있습니다.
– 비틀림 방지: 양 끝의 훅 연결 부위가 360도 회전(Swivel) 가능합니다.
체인이 꼬인 상태에서도 바인더 본체가 돌아가지 않고 안정적으로
장력을 가할 수 있어 체인의 파손을 막아줍니다.
제품재원 :

6-3. KP-1427, 블럭 라이싱 바인다

라체트 바인다에서 링크나 훅이 없는 모양입니다.

6-4. KP-4124, 컨테이너 라이싱 텐션바

제품 설명 :
라싱로드(Lashing Rod)와 턴버클 또는 바디 구조로 구성되어,
흔들림과 이탈을 방지합니다.
제품코드 : KP-4124
영문 : LEVER BINDER
특징 :
– 수동 장력 조절: 긴 바(Bar)의 길이를 지렛대로 활용하여, 작업자가 적은
힘으로도 라이싱 로드와 턴버클(Turnbuckle) 사이의 유격을 없애고
강한 장력을 가할 수 있게 설계되었습니다.
– 신속성: 복잡한 기계 장치 없이 바를 끼워 젖히는 동작만으로
체결이 가능하여, 선박 위에서 작업 속도를 극대화합니다.
– 휴대성: 작업자가 직접 들고 이동하며 작업해야 하므로, 강도는
유지하면서도 무게를 최적화하여 피로도를 줄였습니다.
– 헤드 디자인: 라이싱 로드의 끝단이나 턴버클의 홈에 딱 맞게 끼워지도록
특수 설계된 헤드 형태를 가집니다. 작업 중 바가 미끄러져
작업자가 다치는 사고를 방지합니다.
– 그립부 가공: 손잡이 부분에 널링(Knurling) 처리나 고무 코팅을 하여
장갑을 낀 상태에서도 미끄러지지 않고 확실하게 힘을 전달할 수 있습니다.
제품재원 :

7. 스테레스 제작 턴버클류

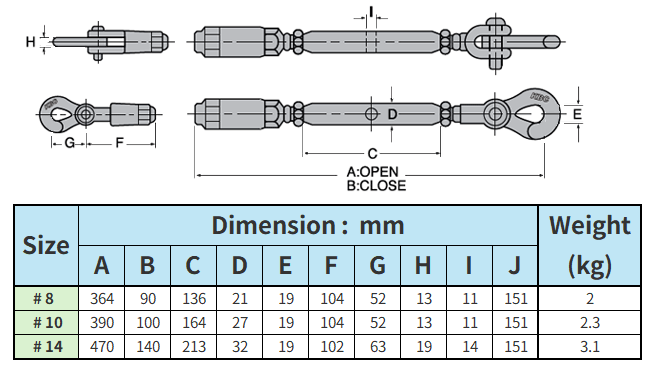

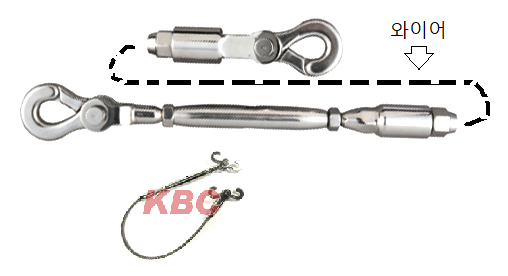

7-1. KP-6020 스텐레스 라이프 라인 턴버클

제품 설명 :
주로 선박의 난간(Lifeline)이나 추락 방지용 안전 와이어 시스템에 사용되는
특수 장력 조절 장치입니다.
제품코드 : KP-6020
영문 : STAINLESS LIFE LINE TURNBUCKLE
특징 :
– 스웨이지 타입(Swage End): 한쪽 끝이 파이프 형태로 되어 있어,
와이어 로프를 끼운 뒤 전용 압착기(Swaging Tool)로 눌러 고정합니다.
별도의 샤클이나 클립 없이 와이어와 일체형으로 연결되어
외관이 매우 깔끔하고 걸림이 없습니다.
– 슬림한 디자인: 좁은 선박 통로 등에서 작업자의 옷이나 신체가
걸리지 않도록 돌출 부위를 최소화한 유선형 구조를 가집니다.
– 최상급 SUS316 사용: 라이프라인은 항상 바닷물과 염분에 노출되므로,
내식성이 가장 뛰어난 SUS316 재질을 표준으로 사용합니다.
– 이탈 방지: 와이어와 직접 압착 결합되므로 진동이나 강한 파도에도
연결 부위가 풀릴 위험이 거의 없습니다.
– 손쉬운 조절: 중앙 바디를 회전시키는 것만으로 와이어의 길이를
미세하게 조정할 수 있어 보수 작업이 간편합니다.
제품재원 :

7-2. KP-6021 스텐레스 클로즈 바디

제품 설명 :
중앙 몸체가 파이프 형태로 감싸져 있어 내부 나사산이 겉으로 드러나지 않는
프리미엄급 장력 조절 장치입니다.
제품코드 : KP-6021
영문 : STAINLESS CLOSE BODY
특징 :
– 나사산 보호: 나사산이 원통형 파이프 내부에 숨겨져 있어 수분, 염분,
이물질로부터 완벽하게 차단됩니다. 이는 나사산 부식을 원천 봉쇄하여
장기간 사용 후에도 부드러운 작동을 보장합니다.
– 매끄러운 디자인: 외부 프레임이 없는 슬림한 원통형 구조입니다.
작업자의 옷이나 신체가 걸릴 위험이 적어 안전 난간이나
좁은 통로 설치에 매우 유리합니다.
– 미세 장력 조절: 일반 제품보다 나사산이 더 촘촘하게 가공된 경우가 많아,
매우 세밀한 단위까지 장력을 맞출 수 있습니다.
– 심미적 완성도: 프레임이 노출되지 않는 깔끔한 마감 덕분에
고급 주택의 와이어 난간, 전시장 조형물, 빌딩 외벽 지지 시스템 등
디자인이 중요한 곳에서 표준처럼 사용됩니다.
– 조절 거리 확인: 나사산이 파이프 안에 숨어 있어 얼마나 풀렸는지
육안 확인이 어렵습니다.
조절 전 여유 길이를 미리 측정해 두는 것이 안전합니다.
제품재원 :
