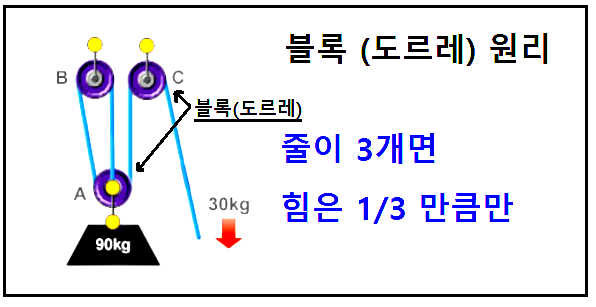

1. 블록 (도르레) Block 이란 ?
블록 (도르레 Block) 이란 일명 도르레 라고 하며
와이어나 각종 줄을 당기는 방향을 전환하여 쉽게 동력을 전달하도록 하는 기구 입니다.

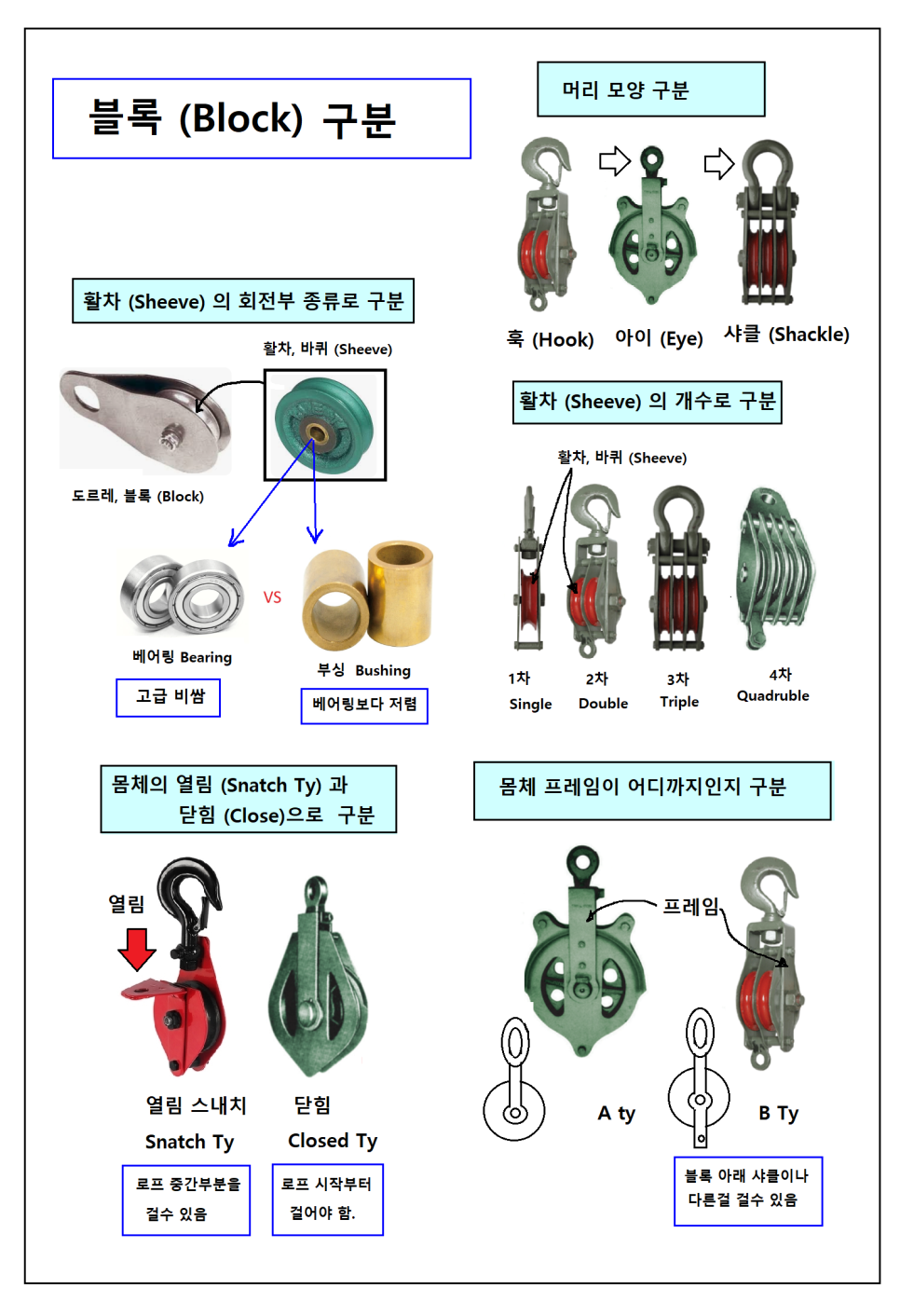

2. 블록의 분류
블록 (도르레)는 사용하는 장소에 따라, 작업 용도에 따라, 설치 장소에 따라,
또 블록 내부의 활차 바퀴의 개수에 따라
또 블록 바퀴의 축에 베어링을 사용 하는가에 따라 여러가지로 분류 합니다.

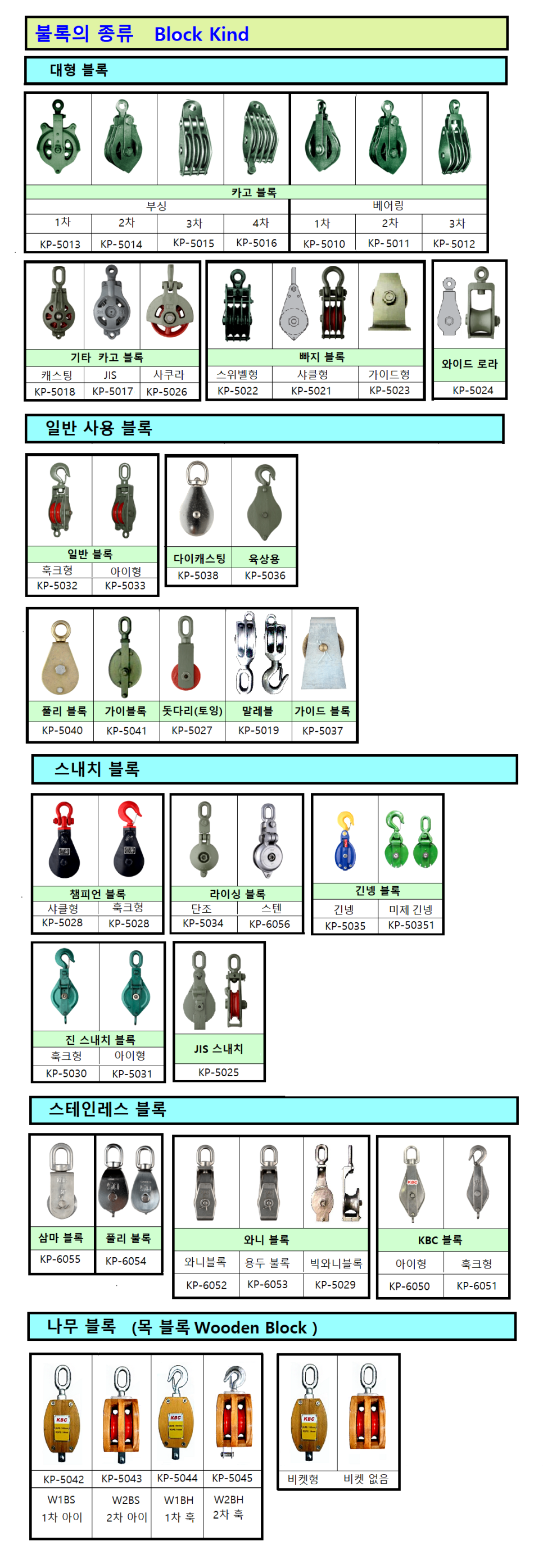

3. 블록의 종류
스페이스 마린에서 판매하고 있는 블록의 종류는 다음과 같습니다.
1. 대형 화물 운반용 불록
1-1. 카고블록 부싱타입 (Cargo Block Bushing Type)
1-1-1. KP-5013 카고 블록 1차 부싱
1-1-2. KP-5014 카고 블록 2차 부싱
1-1-3. KP-5015 카고 블록 3차 부싱
1-1-4. KP-5016 카고 블록 4차 부싱
1-2. 카고블록 베어링 타입 (Cargo Block Bearing Type)
1-2-1. KP-5010 카고 블록 1차 베어링
1-2-2. KP-5011 카고 블록 2차 베어링
1-2-3. KP-5012 카고 블록 3차 베어링
1-3. 기타 카고 블록 (ETC Cargo Block)
1-3-1. KP-5018 카고 블록 캐스팅
1-3-2. KP-5017 카고 블록 JIS 타입
1-3-3. KP-5026 카고 블록 사쿠라 블록
1-4. 빠지 블록 (Barge Block)
1-4-1. KP-5022 빠지 블록 스위벨 형
1-4-2. KP-5021 빠지 블록 샤클 형
1-4-3. KP-5023 빠지 블록 가이드 블록
1-5. KP-5024 와이드 로라 블록 (Wide Roller Block)
2. 일반 사용블록
2-1. 일반 블록 (General Block)
2-1-1. KP-5032 일반 블록 훅크형
2-1-2. KP-5033 일반 블록 아이형
2-2. KP-5038 금형주조 (다이 캐스팅 ) 블록
2-3. KP-5036 육상용 블록
2-4. KP-5040 풀리 블록

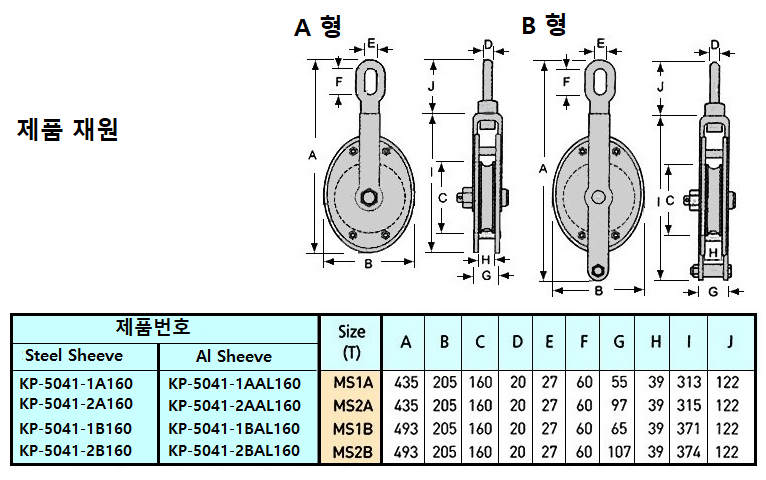

2-5. KP-5041 가이 블록

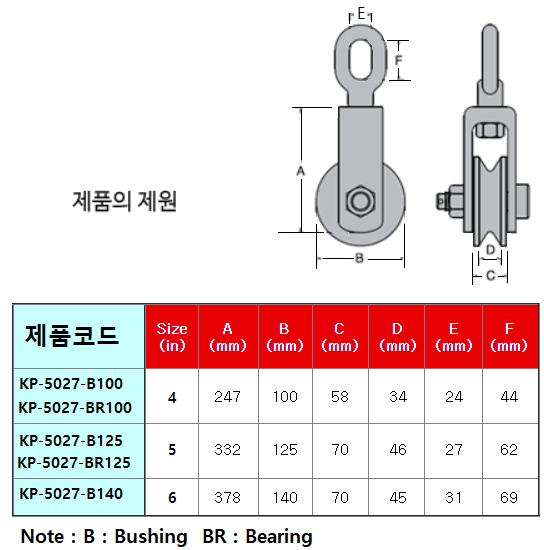

2-6. KP-5027 돗다리 블록 (토잉 블록)

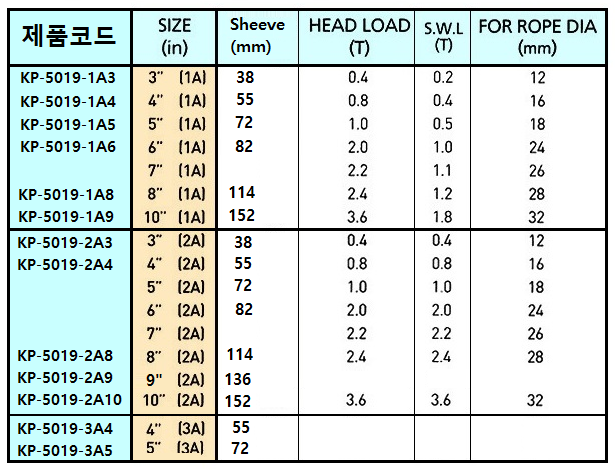

2-7. KP-5019 가단주철 (말레블) 블록

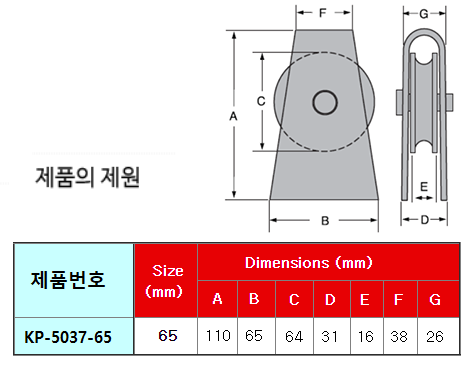

2-8. KP-5037 가이드 블록
3. 블록 몸체를 열어서 줄을 거는 스내치 블록

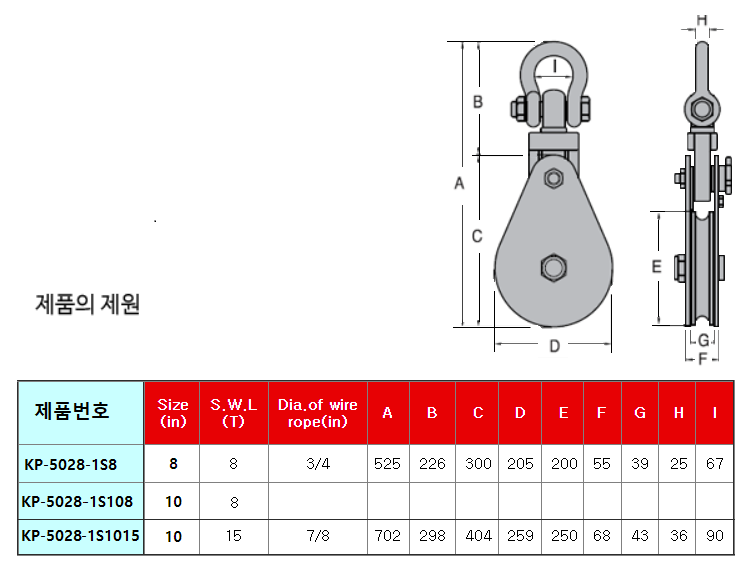

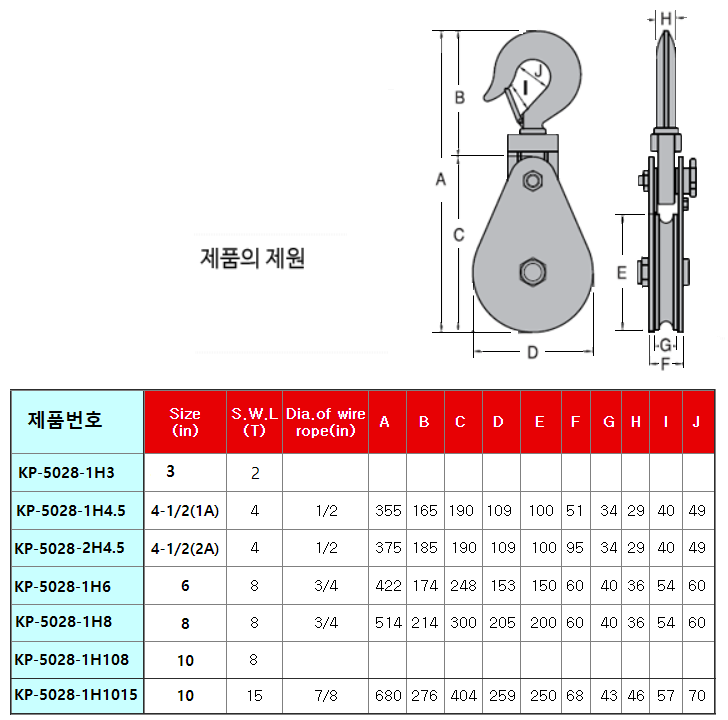

3-1. KP-5028 챔피언 블록
3-1-1. KP-5028S. 챔피언 블록 샤클형
3-1-2. KP-5028H. 챔피언 블록 훅크형
3-2. 라이싱 블록 (두꺼비 블록)

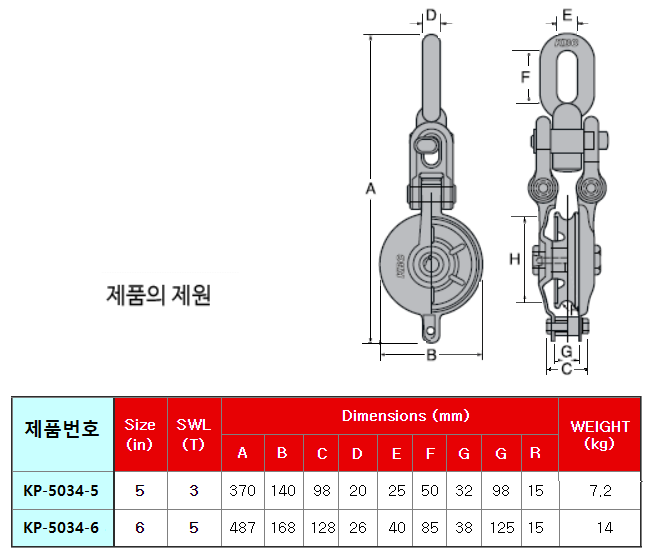

3-2-1. KP-5034 단조 라이싱 블록

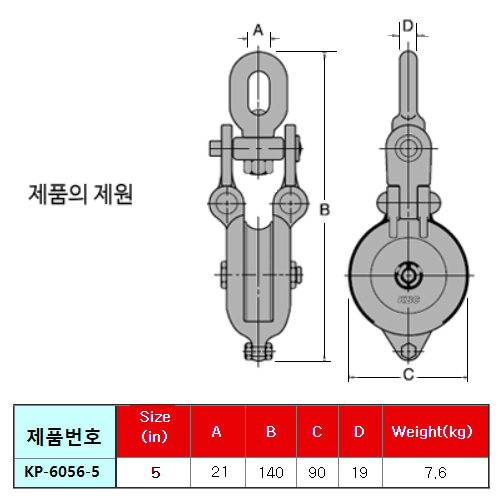

3-2-2. KP-6056 스텐레스 단조 라이싱 블록
3-3. 긴넹 블록

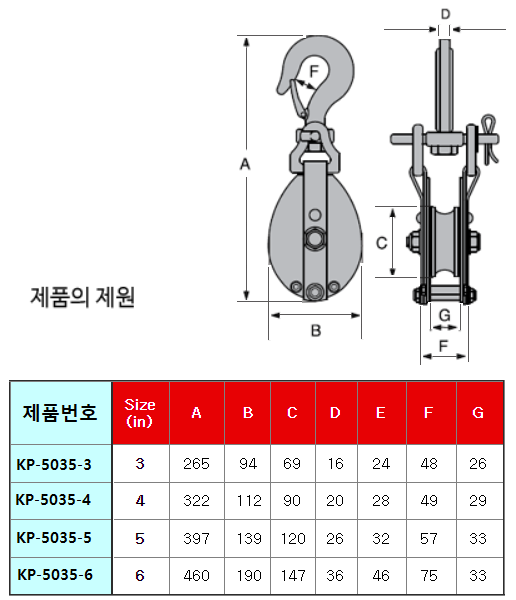

3-3-1. KP-5035 긴넹 블록

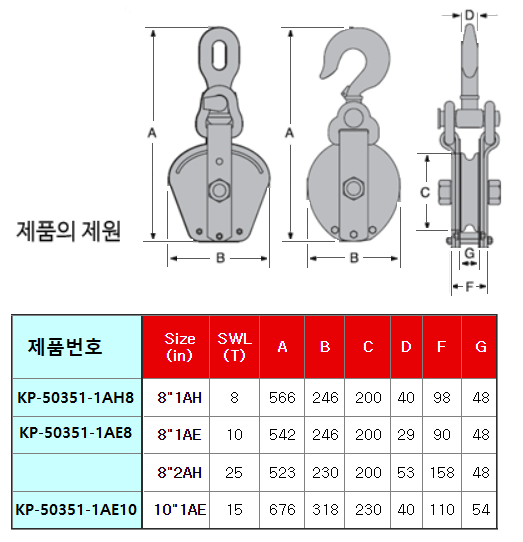

3-3-2. KP-50351 미제 긴넹 블록
3-4. 진 스내치 블록

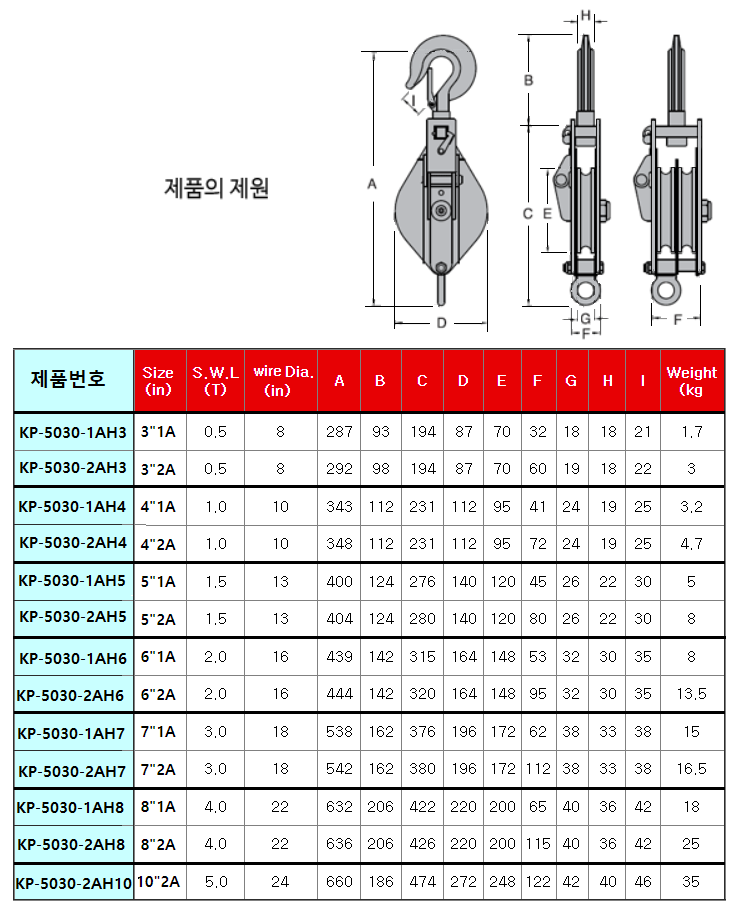

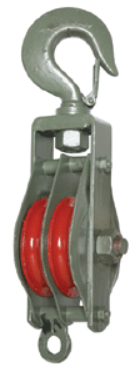

3-4-1. KP-5030 진 스내치 블록 훅크형
3-4-2. KP-5031 진 스내치 블록 아이형
3-5. KP-5025 JIS 스내치 블록
4. 스테인 레스 블록.

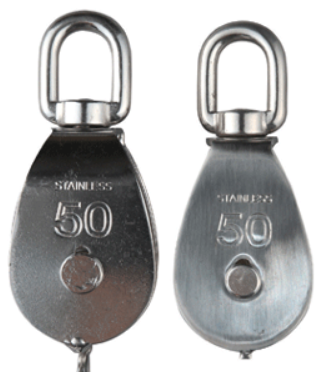

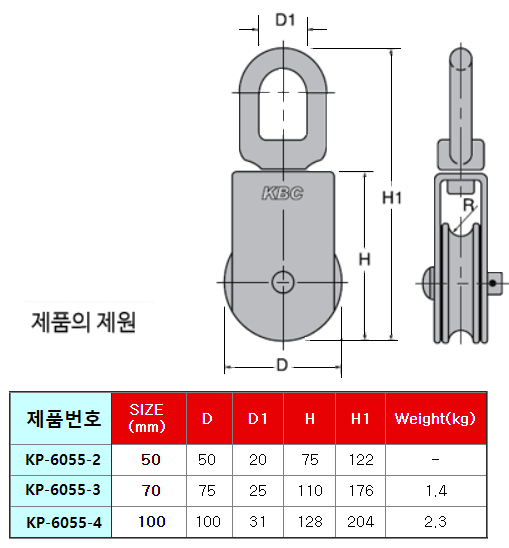

4-1. KP-6055 삼마 블록

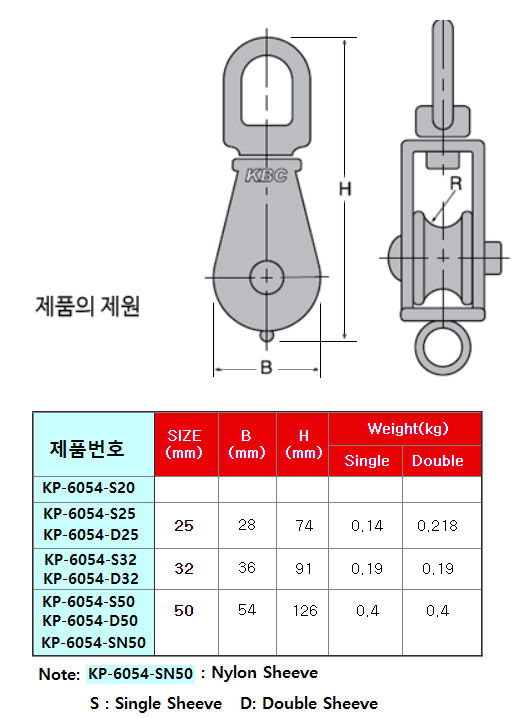

4-2. KP-6054 풀리 블록
4-3. 와니 블록

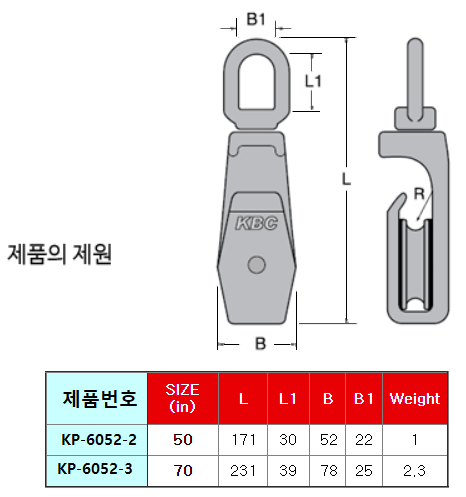

4-3-1. KP-6052 와니 블록

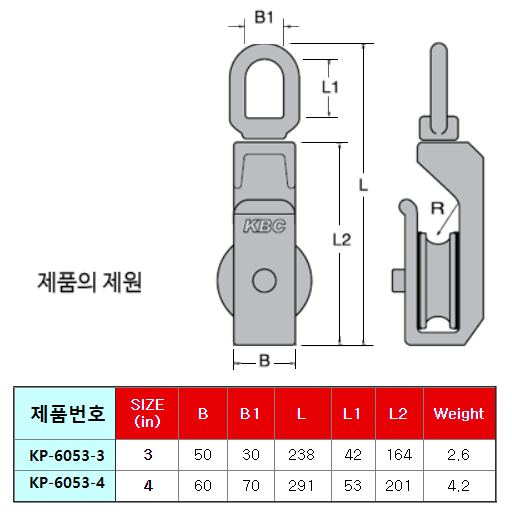

4-3-2. KP-6053 용두 블록

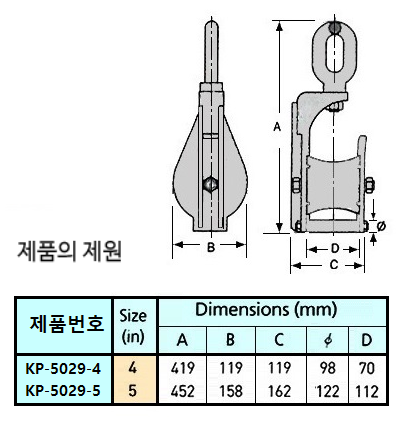

4-3-3. KP-5029 빅와니 블록

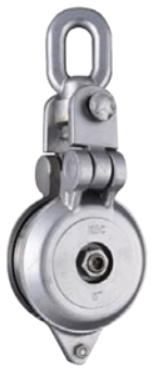

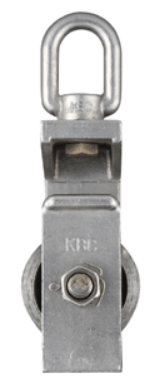

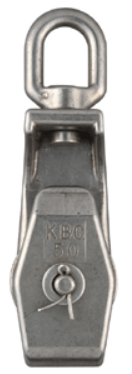

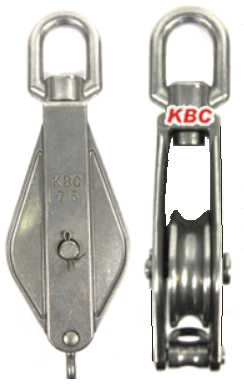

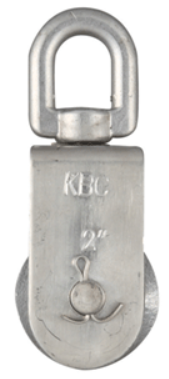

4-4. KBC 블록

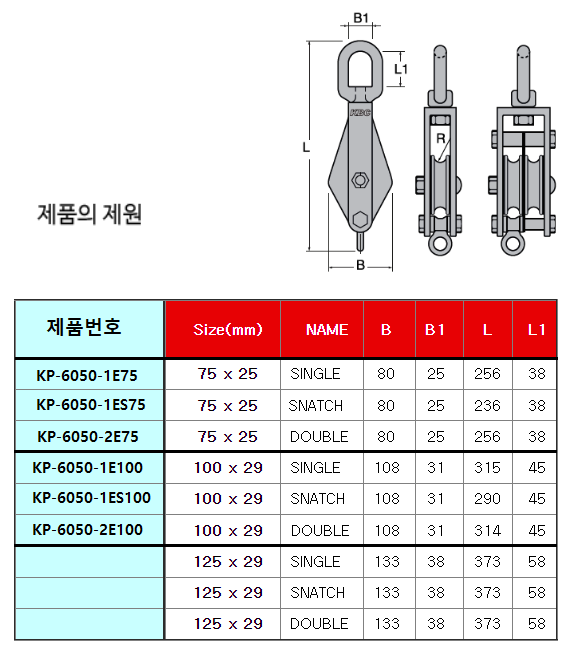

4-4-1. KP-6050 KBC 아이형 블록

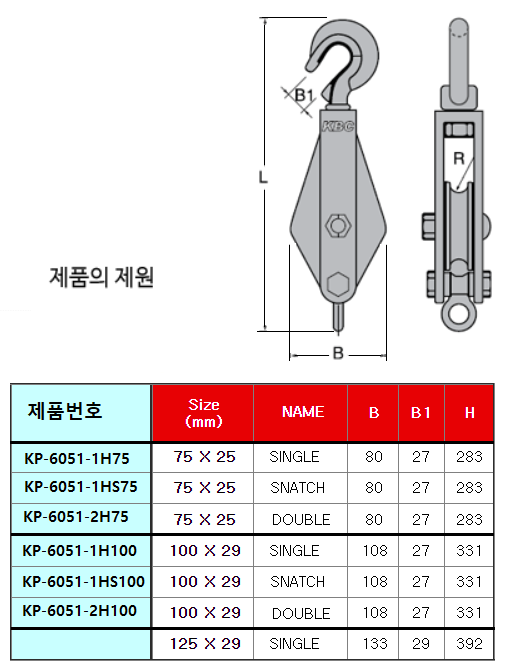

4-4-2. KP-6051 KBC 훅크형 블록

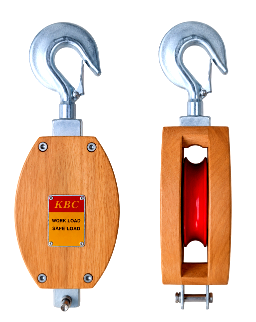

5. 나무 블록 (목블록) Wooden Block

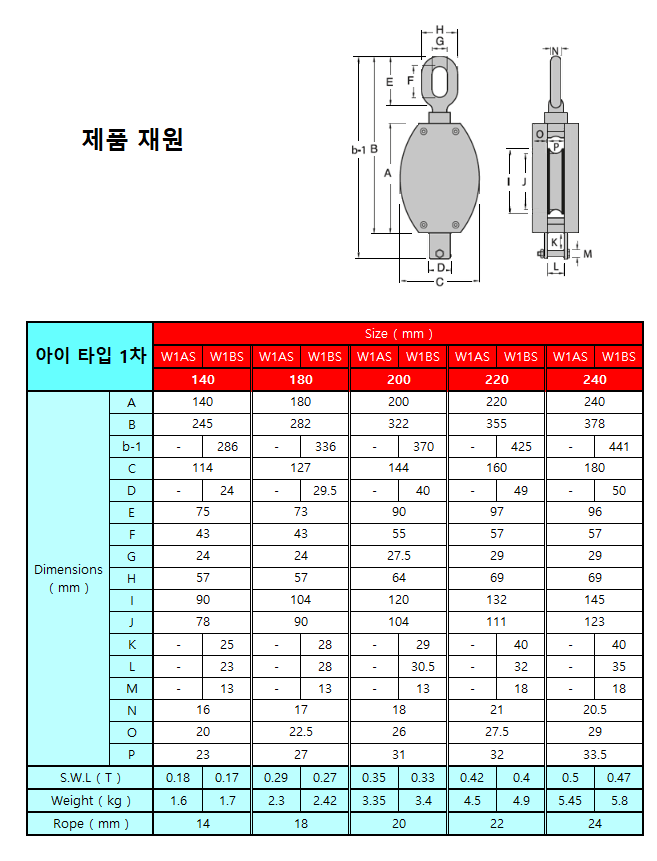

5-1. KP-5042 나무 블록 아이형 1차 (Wooden Block Single Eye Ty)

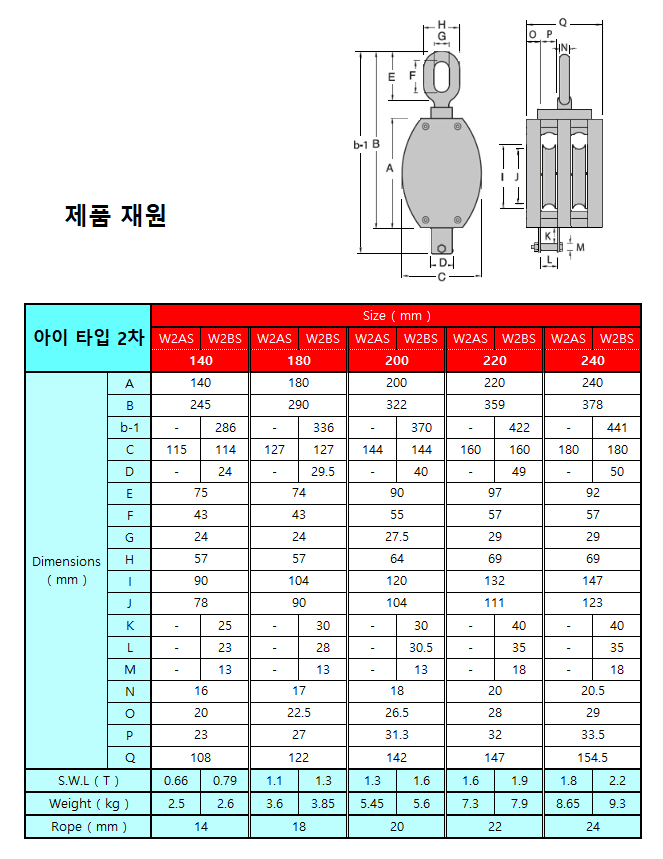

5-2. KP-5043 나무 블록 아이형 2차 (Wooden Block Double Eye Ty)
5-3. KP-5044 나무 블록 훅형 1차 (Wooden Block Single Hook Ty)
5-4. KP-5045 나무 블록 훅형 2차 (Wooden Block Double Hook Ty)
4. 블록의 상세 설명
1. 대형 화물 운반용 불록
1-1. 카고블록 부싱타입 (Cargo Block Bushing Type)
도르레 (Sheeve)와 축이 부싱 (Bushing) 으로 만들어져 있습니다.

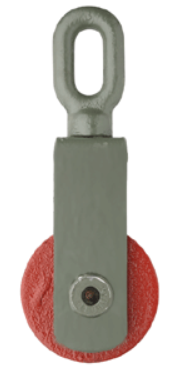

1-1-1. KP-5013 카고 블록 1차 부싱
제품 설명 :
부싱 타입(Bushing Type)은 베어링 대신 부싱(슬리브)을 사용하는 구조라서,
현장에서 많이 쓰는 기본형으로 베어링 대비 구조가 단순하여 충격 및 오염에 강합니다.
제품코드 : KP-5013
영문 : CARGO BLOCK SINGLE SHEAVE BUSHING
특징 :
· 단일 시브(Single Sheave) 구성: 하나의 몸체(Frame) 안에 한 개의 도르래 바퀴만 들어있는 단순하고 견고한 구조입니다.
· 극강의 내충격성: 인양 작업 중 발생하는 급격한 충격 하중(Shock Load)에 매우 강합니다. 롤러 베어링은 충격에 찌그러질 수 있지만, 부싱은 형태를 유지하며 하중을 견딥니다.
· 우수한 내구성과 수명: 부품 수가 적어 고장 요소가 거의 없으며, 염분이나 이물질이 침투해도 세척과 구리스 주입만으로 성능 회복이 쉽습니다.
· 높은 압축 하중 견딤: 면으로 하중을 분산하기 때문에 초중량물 인양 시 핀과 시브 사이의 변형을 최소화합니다.
· 정기적 윤활(Greasing): 부싱 타입은 금속끼리의 마찰을 윤활유로 상쇄하므로, 구리스 니플을 통해 주기적으로 윤활을 해주어야 발열과 마모를 막을 수 있습니다.

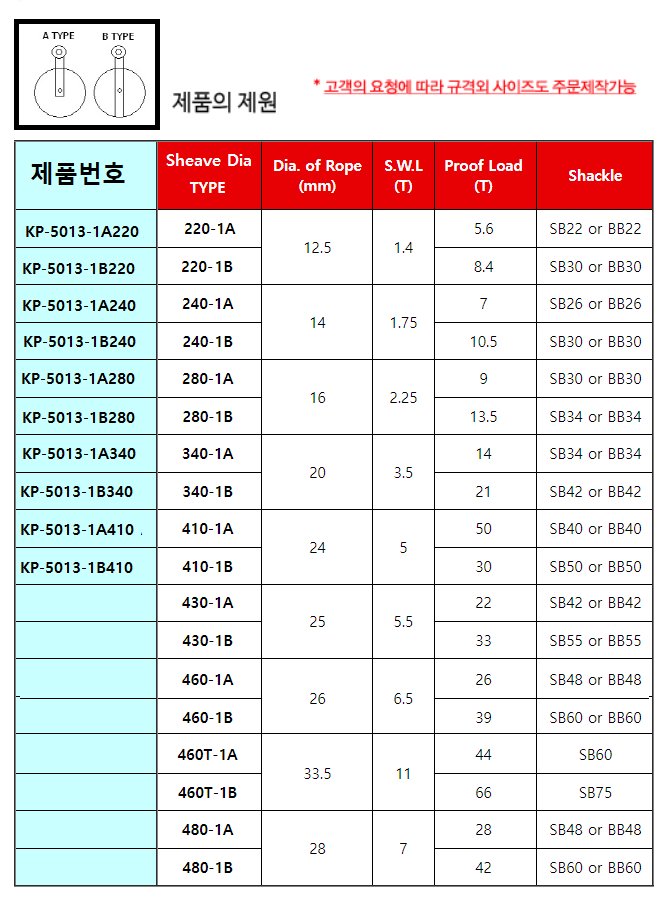

제품 재원 :

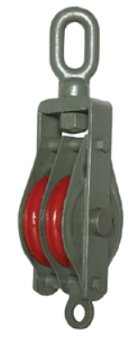

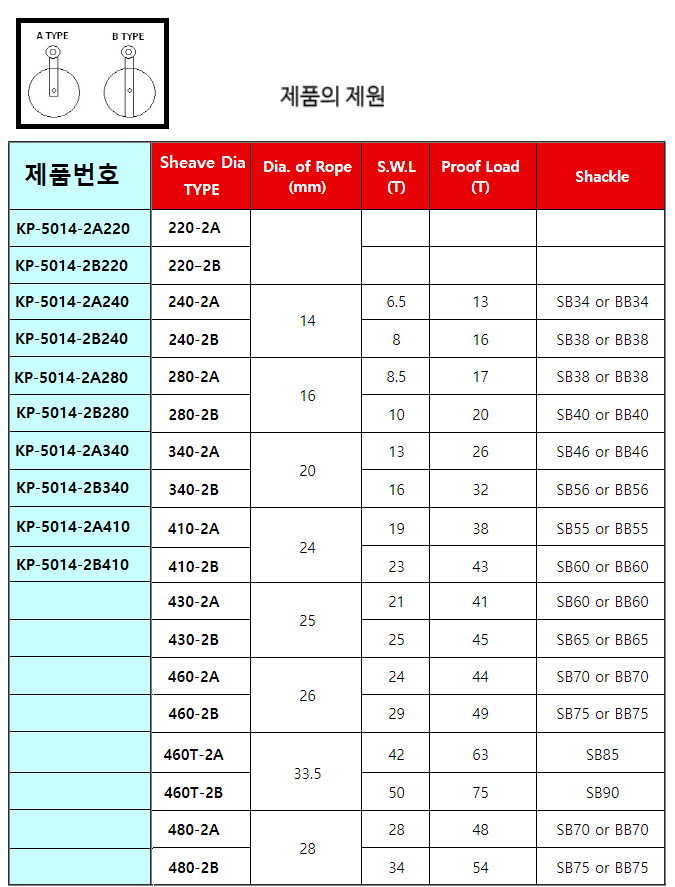

1-1-2. KP-5014 카고 블록 2차 부싱
제품 설명 :
시브(도르래 바퀴)가 2개 장착된 복식(Double Sheave) 구조이면서,
회전체에 롤러 베어링 대신 부싱(Bronze Bushing)을 적용한 모델로
부싱의 견고함과 복식 블록의 강력한 인양력을 결합한 제품입니다.
제품코드 : KP-5014
영문 : CARGO BLOCK DOUBLE SHEAVE BUSHING
특징 :
· 단일 시브(Double Sheave) 구성: 하나의 몸체(Frame) 안에 두 개의 도르래 바퀴만 들어있는 견고한 이중시브 구조입니다.
· 중앙 분리판(Center Plate): 두 줄의 와이어 로프가 서로 간섭하거나 꼬이지 않도록 몸체 중앙에 튼튼한 격벽이 설치되어 있습니다.
· 배력 효과(Mechanical Advantage): 와이어를 두 바퀴에 걸쳐 감음으로써 윈치가 당기는 힘의 약 4배에 가까운 무게를 들어 올릴 수 있게 해줍니다.
· 극강의 내충격성: 롤러 베어링 타입은 갑작스러운 충격(Shock Load)에 내부 롤러가 변형될 수 있지만, 부싱 타입은 면으로 하중을 받아내므로 거친 현장에서도 파손 위험이 매우 적습니다.
· 탁월한 수평 유지: 한 줄로 들 때보다 인양물의 무게 중심을 잡기 수월하며, 화물이 회전하려는 성질을 억제해 안전한 작업이 가능합니다.
제품 재원 :
1-1-3. KP-5015 카고 블록 3차 부싱
제품 설명 :
시브(도르래 바퀴)가 3개 장착된 복식(Double Sheave) 구조이면서,
회전체에 롤러 베어링 대신 부싱(Bronze Bushing)을 적용한 모델로
초중량물을 인양할 때 힘을 극대화하면서도,
거친 현장에서의 파손 위험을 최소화한 설계가 특징입니다.
제품코드 : KP-5015
영문 : CARGO BLOCK TRIPLE SHEAVE BUSHING
특징 :
· 3중 시브 & 면 지지 설계: 3개의 시브가 하나의 몸체에 나란히 들어있으며, 각 시브마다 면적으로 하중을 견디는 부싱이 삽입되어 있습니다.
· 강철 분리판(Center Plates): 시브 사이사이에 튼튼한 분리판이 있어 3가닥의 와이어 로프가 서로 마찰되거나 이탈하는 것을 완벽히 차단합니다.
· 극강의 배력 효과: 3차 블록을 상/하로 조합하여 사용하면 이론적으로 인양에 필요한 힘을 1/6 수준으로 줄일 수 있습니다. 이는 윈치의 한계를 넘는 초중량물 인양을 가능하게 합니다.
· 충격 하중(Shock Load) 최적화: 3개의 바퀴에 가해지는 불규칙한 충격을 부싱이 면 전체로 흡수하므로, 롤러 베어링 타입보다 구조적 피로도가 훨씬 적고 수명이 깁니다.
· 정밀한 하중 분산: 세 지점에서 하중을 나누어 지지하기 때문에 인양 시 화물의 수평 유지 능력이 탁월하며, 로프의 떨림 현상이 매우 적습니다.
제품 재원 :

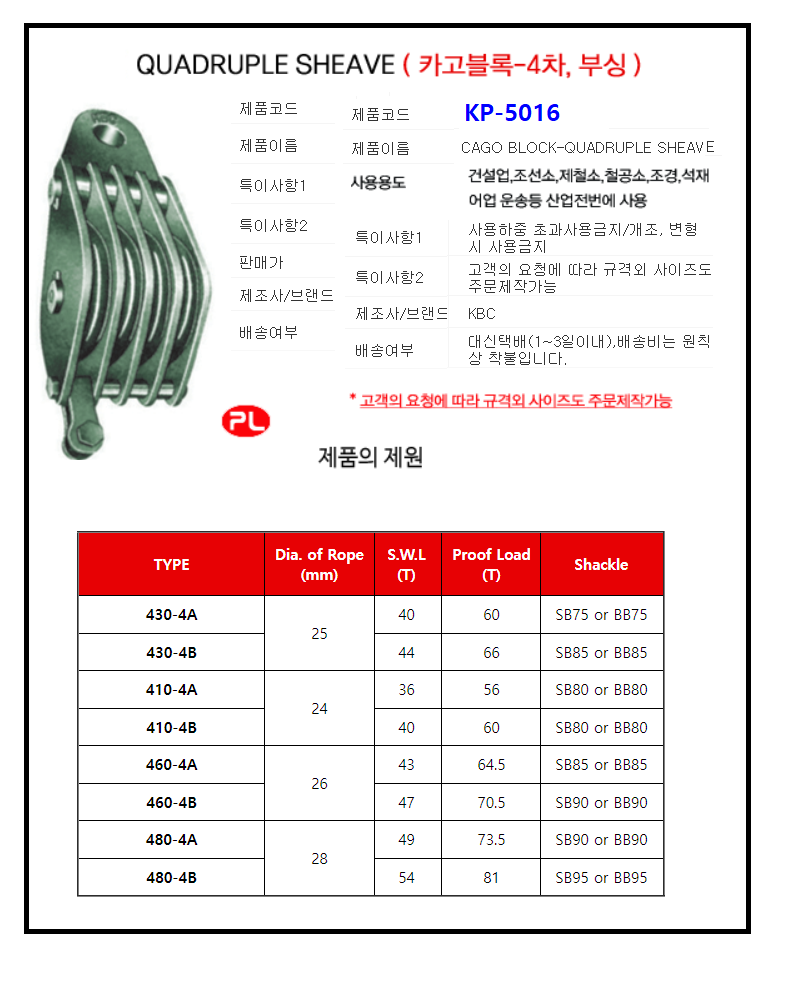

1-1-4. KP-5016 카고 블록 4차 부싱
1-2. 카고블록 베어링 타입 (Cargo Block Bearing Type)
1-2-1. KP-5010 카고 블록 1차 베어링
제품 설명 :
화물 하역 및 중량물 인양 작업 시와이어 로프가 지나는 도르래(Sheave)와 고정 축(Pin) 사이의
마찰을 줄이기 위해 가장 표준적으로 사용되는 형태입니다.
제품코드 : KP-5010
영문 : CARGO BLOCK ONE SHEAVE BEARING
특징 :
· 메탈 부쉬(Bush) 삽입: 시브 중앙에 고강도 청동 합금(Bronze) 소재의 원통형 베어링을 압입하여 제작합니다.
· 심플한 회전 메커니즘: 롤러나 볼이 들어가지 않는 일체형 구조로, 구조가 단순하여 고장 발생률이 매우 낮습니다.
· 우수한 충격 흡수: 거친 해상 작업이나 급격한 하중 변화(Shock Load)가 발생하는 현장에서 진동과 충격을 완화해주는 성질이 있습니다.
· 안정적인 구리스 주입: 베어링과 핀 사이의 마찰열을 식히고 마모를 방지하기 위해 구리스 니플을 통한 주기적인 윤활 관리가 필수입니다.
· 유격(Play) 측정: 시브가 축 방향으로 심하게 흔들린다면 베어링 내경이 마모된 것이므로, 규격 수치를 확인하여 교체 주기를 결정해야 합니다.

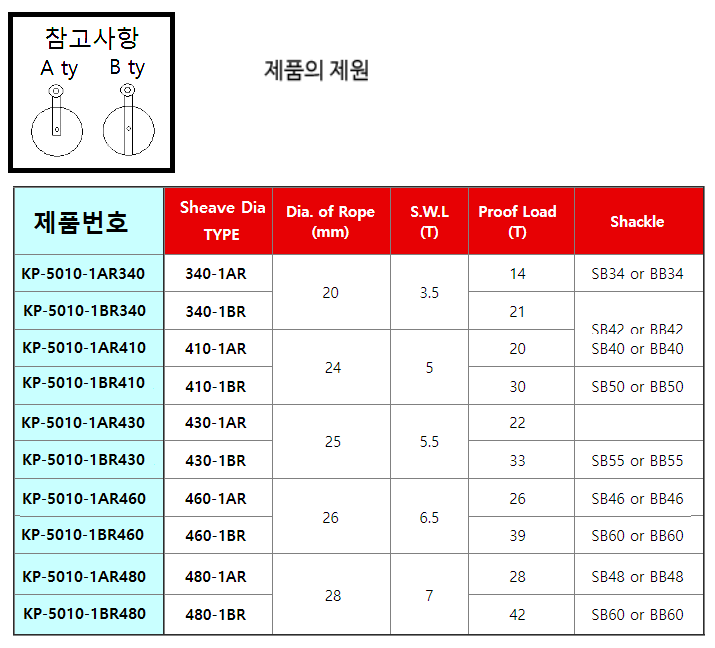

제품 재원 :

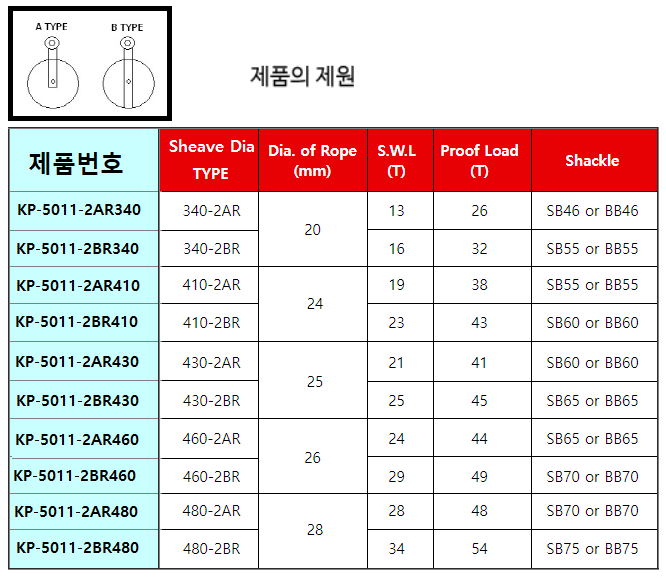

1-2-2. KP-5011 카고 블록 2차 베어링
제품 설명 :
작은 힘으로 거대한 무게를 움직이는 핵심 리깅 솔루션 활차로
고하중 인양 작업 시 시브(Sheave, 도르래 바퀴)의 회전 마찰을
극소화하기 위해 롤러 베어링(Roller Bearing) 시스템을 적용한 고급형 블록입니다.
제품코드 : KP-5011
영문 : CARGO BLOCK DOUBLE SHEAVE BEARING
특징 :
· 이중 시브(Double Sheave) 구성: 하나의 블록 바디 안에 두 개의 도르래 바퀴가 나란히 배열되어 있습니다.
· 중앙 분리판(Center Plate): 두 시브 사이에는 강철 분리판이 있어 와이어 로프 상호 간의 마찰과 엉킴을 방지합니다.
· 고강도 센터 핀: 두 개의 시브와 분리판을 관통하는 축(Pin)은 단일 시브 블록보다 더 큰 하중을 견뎌야 하므로 훨씬 두껍고 강하게 설계됩니다.
· 안정적인 수평 유지: 한 줄로 들 때보다 인양물의 중심을 잡기 수월하며, 화물이 회전하거나 흔들리는 현상을 억제합니다.
· 와이어 장력 최적화: 동일한 하중을 두 개의 시브로 나누어 전달하므로 개별 와이어 로프에 가해지는 스트레스와 마모를 줄여줍니다.
제품 재원 :

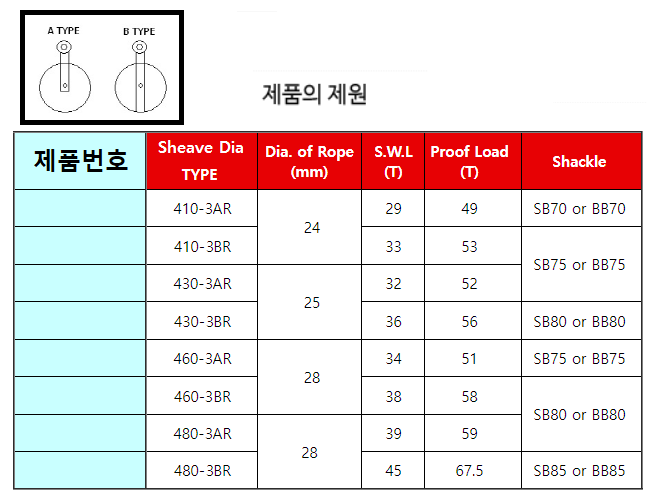

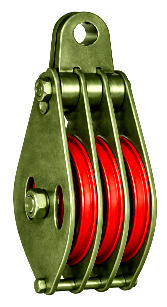

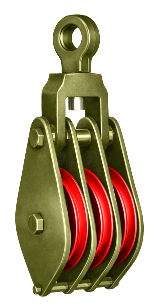

1-2-3. KP-5012 카고 블록 3차 베어링
제품 설명 :
작은 힘으로 거대한 무게를 움직이는 핵심 리깅 솔루션 활차로 고하중 인양 작업 시
시브(Sheave, 도르래 바퀴)의 회전 마찰을 극소화하기 위해
롤러 베어링(Roller Bearing) 시스템을 적용한 고급형 블록입니다.
제품코드 : KP-5012
영문 : CARGO BLOCK TRIPLE SHEAVE BEARING
특징 :
· 3중 시브(Triple Sheave) 배열: 하나의 몸체 안에 3개의 바퀴가 나란히 들어있으며, 바퀴 사이마다 강철 분리판(Center Plates)이 설치되어 있습니다.
· 대형 센터: 3개의 시브에 걸리는 엄청난 통합 하중을 버텨야 하므로, 1차나 2차 블록에 비해 축의 직경이 매우 굵고 강도가 높습니다.
· 멀티 와이어 가이드: 3가닥 이상의 와이어 로프가 엉키지 않고 각각의 궤도를 유지하도록 정밀하게 설계된 로프 가이드를 포함합니다.
· 강력한 배력 효과: 3차 블록을 상/하로 조합하여 사용하면 이론적으로 인양에 필요한 힘을 1/6 이하로 줄일 수 있습니다. 이는 크레인 윈치의 용량을 초과하는 초중량물을 들어 올릴 수 있게 합니다.
· 구조적 안정성: 세 지점에서 하중을 지지하므로 인양 시 화물의 수평을 유지하기가 훨씬 유리하며, 로프의 떨림 현상이 적습니다.
제품 재원 :
1-3. 기타 카고 블록 (ETC Cargo Block)

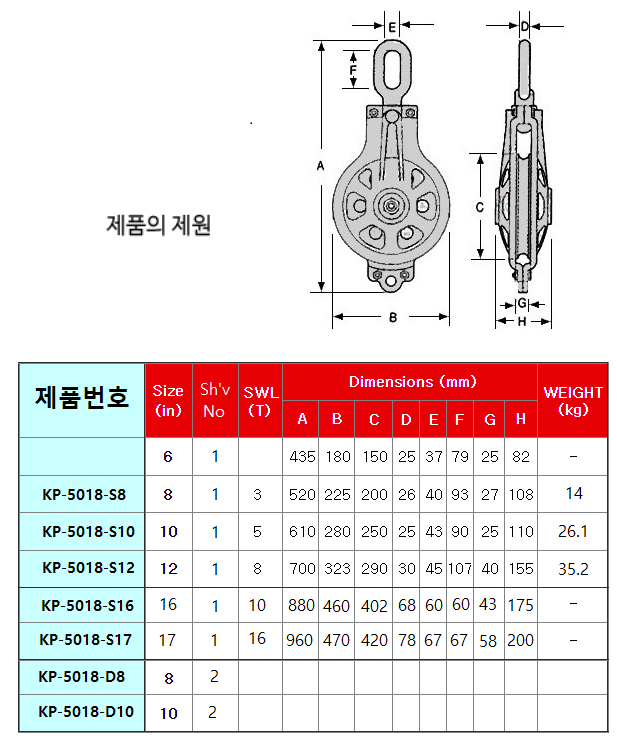

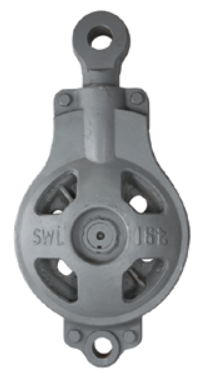

1-3-1. KP-5018 캐스팅 카고 블록
제품 설명 :
몸체(Frame)를 강철판을 잘라 용접하는 대신,
거푸집에 쇳물을 부어 만드는 주조(Casting) 공법으로 제작된 블록으로
일반적인 판 조립형 블록보다 구조적으로 일체감이 뛰어나며,
복잡한 형태를 구현하기 유리한 특성을 가지고 있습니다.
제품코드 : KP-5018
영문 : CASTING CARGO BLOCK
특징 :
· 일체형 주물 바디: 몸체 전체 또는 주요 하중 지지 부위를 한 번에 주조하여 제작합니다. 용접 부위가 적거나 없어 용접 결함으로 인한 피로 파괴 위험이 낮습니다.
· 두꺼운 벽체: 판재 블록보다 몸체가 두껍게 제작되는 경우가 많아, 외부 충격이나 눌림에 대한 저항력이 매우 강합니다.
· 우수한 강성: 일체형 구조 덕분에 뒤틀림(Torsion)에 견디는 힘이 매우 좋아, 하중이 한쪽으로 쏠리는 상황에서도 안정적인 형태를 유지합니다.
· 진동 및 소음 흡수: 주물 재질 특유의 감쇠 능력이 있어, 작업 중 발생하는 진동과 소음을 줄여주는 효과가 있습니다.
· 내식성 향상: 틈새나 용접 부위가 적어 염분이 침투하여 부식을 일으킬 수 있는 포인트를 원천적으로 줄였습니다.
제품 재원 :

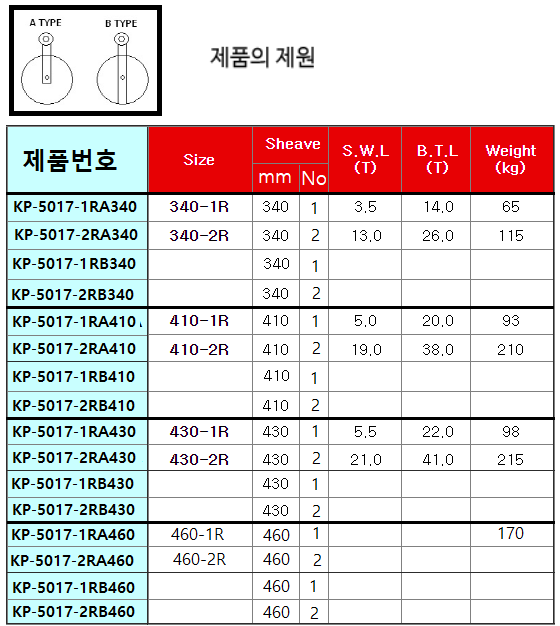

1-3-2. KP-5017 카고 블록 JIS 타입
제품 설명 :
일본 산업 규격(Japanese Industrial Standards)을 준수하여 제작된
선박용 블록으로 항만과 수리 조선소에서 가장 표준적으로 사용되는 타입입니다.
제품코드 : KP-5017
영문 : JIS TYPE CARGO BLOCK
특징 :
· 견고한 플레이트 구조: 몸체(Frame)가 두꺼운 강판으로 제작되어 뒤틀림에 강하며, 거친 해상 환경에서도 변형이 적습니다.
· 부싱 타입(Bushing Type): 대부분 고강도 부싱(Bronze Bushing)을 기본으로 채택합니다. 면 접촉 방식으로 하중을 지지하여 충격에 매우 강합니다.
· 높은 신뢰성: 수십 년간 전 세계 상선에서 검증된 디자인으로, 예기치 못한 파손율이 매우 낮습니다.
· 호환성: JIS 규격을 따르는 다른 리깅 부속(샤클, 훅 등)과 결합이 완벽하게 들어맞습니다.
· 부싱 마모 측정: 시브의 유격이 JIS 허용 오차 범위를 벗어나는지 주기적으로 측정하여 부싱 교체 시기를 결정해야 합니다.
제품 재원 :

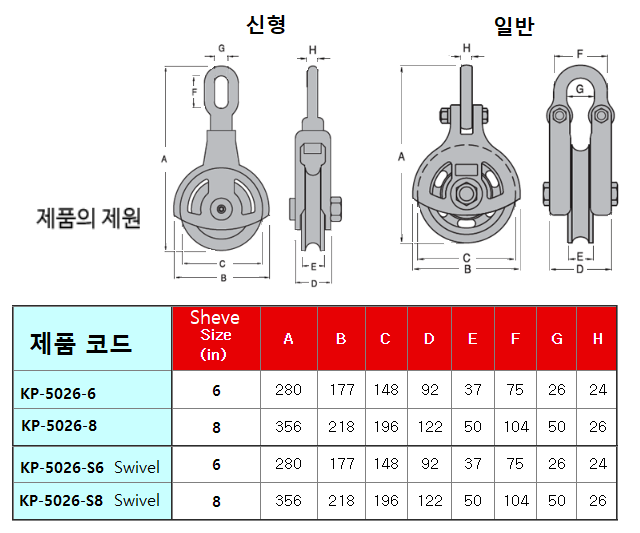

1-3-3. KP-5026 카고 블록 사쿠라 블록
제품 설명 :
강재 단조형 스내치 블록으로 주로 일본의 고성능 리깅 규격을 따르며,
몸체의 독특한 반원형 디자인이 벚꽃 잎이나 부채꼴을 닮아 현장에서 그렇게 불립니다.
제품코드 : KP-5026
영문 : SAKURA BLOCK
특징 :
· 컴팩트한 반원형 프레임: 시브(도르래 바퀴)의 하단부만 노출되고 상단은 튼튼한 프레임이 감싸는 구조로, 외부 충격으로부터 시브를 보호하면서도 전체 크기를 줄였습니다.
· 내구성 있는 부싱 타입: 내부에는 주로 고강도 청동 부싱이 삽입되어 있어, 거친 현장의 충격 하중에도 시브가 부드럽게 회전하며 고착이 적습니다.
· 정밀한 로프 가이드: 시브 홈이 와이어 로프의 규격에 딱 맞게 정밀 가공되어 있어, 로프가 틈새에 끼이거나 홈 밖으로 이탈하는 현상을 최소화합니다.
· 정밀 리깅 작업: 크기는 작지만 큰 힘이 필요한 기계 설치나 소형 윈치 시스템의 보조 도르래로 사용합니다.
· 시브 편마모: 와이어가 한쪽으로 쏠려 시브 홈의 한 면만 깎이지 않았는지 확인하십시오. 편마모는 와이어 수명을 단축시킵니다.
제품 재원 :
1-4. 빠지 블록 (Barge Block)

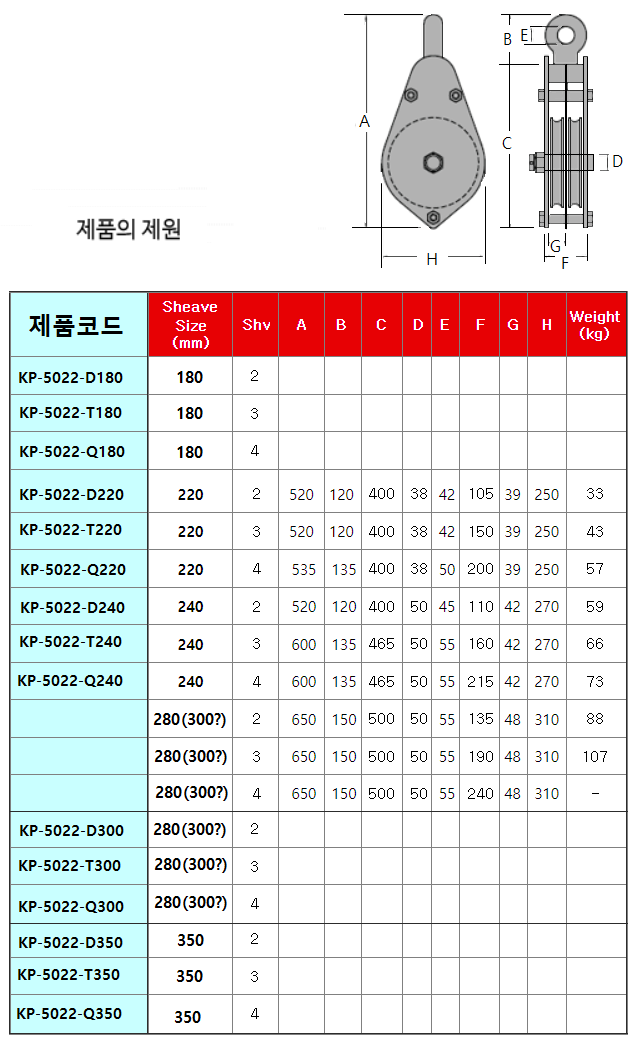

1-4-1. KP-5022 빠지 블록 스위벨 형
제품 설명 :

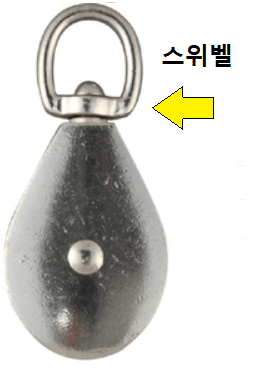

상단 연결부가 360도 자유롭게 회전하는 스위블(Swivel) 기구가 장착된
고하중용 블록으로 주로 바지선(Barge)이나 해상 크레인에서
중량물을 인양할 때 사용합니다.
제품코드 : KP-5022
영문 : STEEL BLOCK, SWIVEL EYE TYPE
특징 :
· 360도 회전 스위블(Swivel): 상단 연결 부위가 독립적으로 회전하므로, 인양 중 화물이 회전하더라도 와이어 로프가 꼬이는(Twisting) 현상을 완벽하게 방지합니다.
· 중량물 전용 바디: ‘빠지 블록’이라는 명칭 답게 일반 블록보다 훨씬 두꺼운 강판과 대형 센터 핀을 사용하여 수십 톤 이상의 하중을 견디도록 설계되었습니다.
· 다중 시브(Multi-Sheave) 구성: 보통 2차(복식) 또는 3차(삼식) 이상의 구조로 제작되어 배력 효과를 극대화합니다.
· 작업 편의성: 화물의 방향을 바꿀 때 블록 전체를 돌릴 필요 없이 연결부만 회전하면 되므로, 좁은 갑판 위에서도 정밀한 배치가 가능합니다.
· 유연한 하중 대응: 파도에 의해 바지선이 흔들릴 때, 연결부가 유연하게 회전하며 하중의 충격을 분산시킵니다.
제품 재원 :

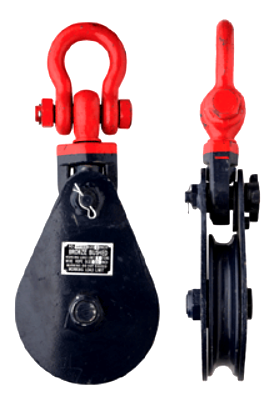

1-4-2. KP-5021 빠지 블록 샤클 형
제품 설명 :
상단 연결 부위가 훅크 대신 샤클(Shackle)로 되어 있어
더욱 안전하고 강력한 결속이 가능한 고하중용 블록입니다.
제품코드 : KP-5021
영문 : CARGO BLOCK ONE SHEAVE BEARING
특징 :
· 샤클(Shackle) 타입 연결부: 상단이 닫힌 구조인 샤클로 되어 있어, 작업 중 충격이나 흔들림에도 절대 빠지지 않습니다. 훅 타입보다 훨씬 높은 하중을 견딜 수 있는 안전 지향형 설계입니다.
· 다중 시브(Multi-Sheave) 구성: 이미지처럼 3개(3차) 또는 그 이상의 시브가 장착되어 있어, 도르래의 원리를 이용해 초중량물을 인양할 때 힘을 비약적으로 줄여줍니다.
· 견고한 사이드 플레이트: 두꺼운 강철판을 사용하여 본체가 제작되었으며, 시브 사이마다 분리판이 있어 와이어 로프의 간섭을 방지합니다.
· 샤클 핀(Pin) 체결 상태: 샤클 핀이 풀리지 않도록 분할 핀(Cotter Pin)이나 볼트가 확실히 고정되었는지 매 작업 전 확인해야 합니다.
· 시브 간 개별 점검: 바퀴가 여러 개인 만큼, 각 바퀴가 간섭 없이 독립적으로 부드럽게 도는지 손으로 돌려보며 체크하십시오.
제품 재원 :

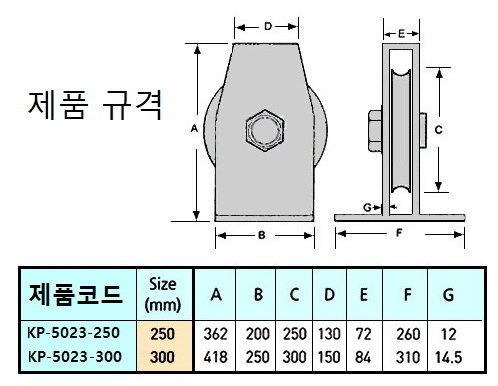

1-4-3. KP-5023 빠지 블록 가이드 블록
제품 설명 :
일반적인 블록이 허공에 매달려 움직이는 것과 달리,
선박의 갑판(Deck)이나 바닥면에 고정되어
와이어 로프의 경로를 잡아주는 역할을 합니다.
제품코드 : KP-5023
영문 : STEEL BLOCK, GUIDE TYPE
특징 :
· 평면 베이스판 (Flat Base Plate): 하단부에 넓고 튼튼한 베이스판이 있어, 갑판 위에 용접하거나 볼트로 단단히 고정할 수 있습니다.
· 수직 프레임 (Vertical Frame): 고하중을 견딜 수 있도록 두꺼운 강판을 수직으로 세워 시브(도르래 바퀴)를 지지하는 견고한 하우징 구조입니다.
· 방향 전환 및 가이드: 윈치(Winch)에서 나온 와이어 로프가 장애물을 피하거나, 원하는 각도로 꺾여서 화물에 연결될 수 있도록 로프의 통로를 고정해 줍니다.
· 안정적인 로프 흐름: 로프가 릴링(Reeling)될 때 좌우로 흔들리는 것을 방지하여 윈치 드럼에 로프가 고르게 감기도록 돕는 역할을 합니다.
· 저중심 설계: 바닥에 밀착 고정되는 방식이므로, 인양 시 블록 자체가 흔들리거나 튀어 오를 위험이 없어 매우 안전합니다.
제품 재원 :

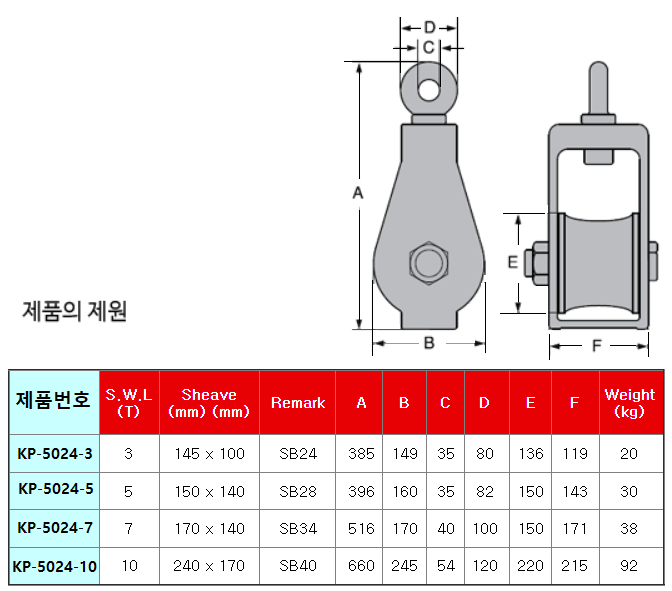

1-5. KP-5024 와이드 로라 블록 (Wide Roller Block)
제품 설명 :
일반적인 블록의 시브(바퀴) 홈이 와이어 로프 하나가 딱 들어갈 정도로 좁은 반면,
이 제품은 바퀴의 폭이 매우 넓고 평평하거나 완만한 곡선을 이루고 있는 것이
가장 큰 특징입니다.
제품코드 : KP-5024
영문 : WIDE ROLLER BLOCK
특징 :
· 광폭 시브(Wide Sheave): 일반 시브보다 2~3배 이상 넓은 접촉 면적을 가집니다. 이는 두꺼운 와이어 로프뿐만 아니라 벨트 슬링, 나일론 로프, 또는 여러 가닥의 라인을 동시에 수용하기 위함입니다.
· 오픈 프레임 디자인: 시브 주변의 하우징이 개방형으로 설계되어 있어, 부피가 큰 연결 부위가 블록을 통과할 때 걸림을 최소화합니다.
· 아이(Eye) 타입 연결부: 상단이 고정된 고리(Eye) 형태로 되어 있어, 강력한 샤클과 결합하여 고하중 가이드용으로 사용하기 적합합니다.
· 로프 및 슬링 보호: 접촉 면적이 넓어 하중이 분산되므로, 나일론 로프나 벨트 슬링을 사용할 때 표면 손상(스크래치)과 열 발생을 획기적으로 줄여줍니다.
· 다양한 각도 대응: 시브 폭이 넓기 때문에 와이어가 정면이 아닌 약간 비스듬한 각도에서 진입하더라도 시브 밖으로 이탈하지 않고 안정적으로 가이드됩니다.
제품 재원 :
2. 일반 사용블록
2-1. 일반 블록 (General Block)

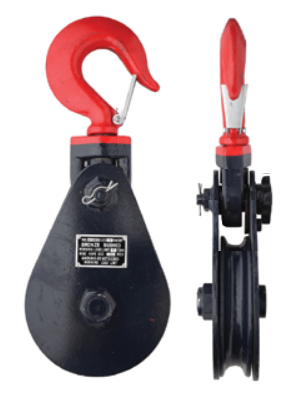

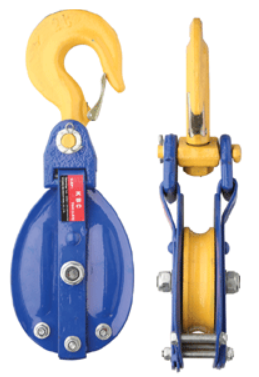

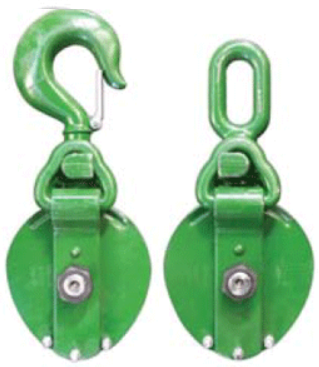

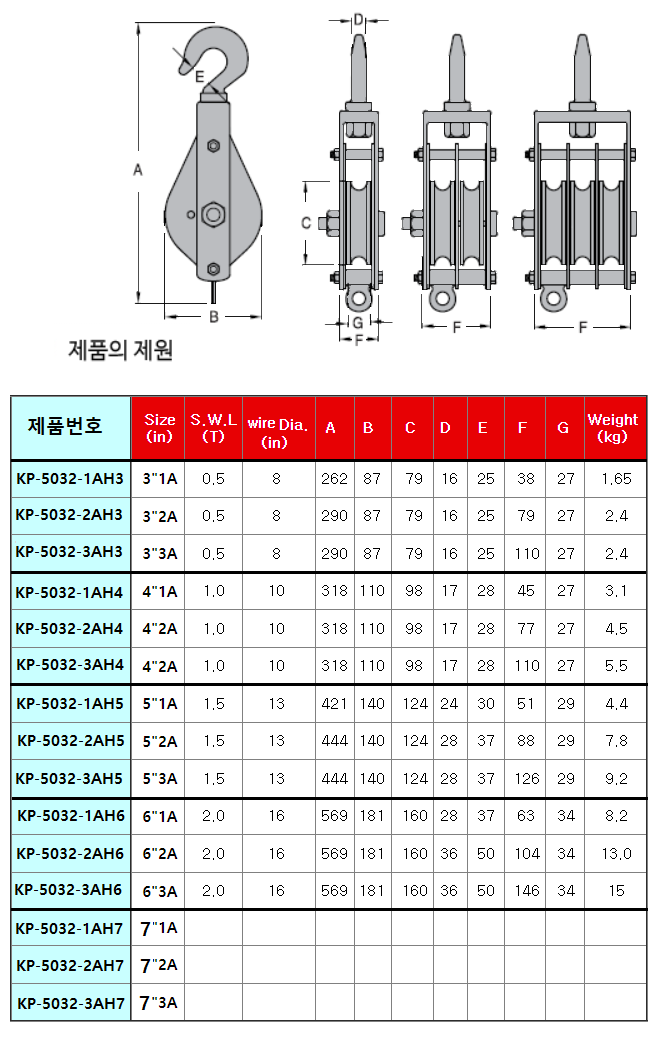

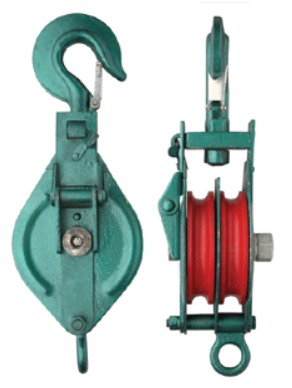

2-1-1. KP-5032 일반 블록 훅크형
제품 설명 :
주로 와이어 로프를 이용한 수직 인양이나 단순 방향 전환 작업에 사용되며,
누구나 쉽게 걸고 뺄 수 있는 훅크(Hook)가 장착된 것이 특징입니다.
제품코드 : KP-5032
영문 : SNATCH BLOCK HOOK TYPE
특징 :
· 안전 래치(Safety Latch) 장착: 훅 입구에 스프링식 안전 래치가 있어, 로프가 느슨해지거나 작업 중 연결부가 이탈하는 것을 방지합니다.
· 견고한 강철 사이드 플레이트: 시브(바퀴)를 감싸는 바디가 두꺼운 강철판으로 제작되어 내부 부속을 보호하고 하중을 안정적으로 지지합니다.
· 훅 개구부 변형 측정: 훅의 입구가 원래 규격보다 벌어졌다면 과부하를 받은 증거이므로 즉시 폐기해야 합니다.
· 브 마모 및 균열: 와이어 로프가 지나가는 홈(Groove)이 너무 깊게 파였거나 표면이 거칠어지면 로프를 손상시키므로 주기적으로 표면 상태를 점검하십시오.
· 회전 원활도 확인: 작업 전 공하중 상태에서 시브와 상단 스위블 훅이 걸림 없이 부드럽게 돌아가는지 확인하는 것이 필수입니다.
제품 재원 :

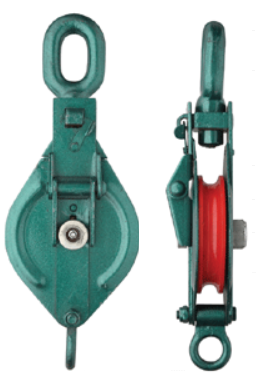

2-1-2. KP-5033 일반 블록 아이형
제품 설명 :
화물 하역 및 중량물 인양 작업 시
제품코드 : KP-5033
영문 : SNATCH BLOCK EYE TYPE
특징 :
· 폐쇄형 오벌 아이(Oval Eye): 상단이 닫힌 고리 구조로, 샤클(Shackle)을 이용해 결속합니다. 이는 작업 중 블록이 연결 지점에서 빠지는 것을 완벽히 방지하는 가장 안전한 방식입니다.
· 360도 스위블(Swivel) 기능: 아이 연결부 하단이 자유롭게 회전하도록 설계되어 하중이 걸려도 와이어 로프의 꼬임을 방지하고 작업 방향에 유연하게 대응합니다.
· 연결 아이(Eye) 마모 확인: 샤클과 맞닿아 마찰이 일어나는 고리 내부의 두께를 측정하여 원래보다 10% 이상 마모되었다면 즉시 교체해야 합니다.
· 시브 홈(Groove) 상태 점검: 와이어 로프가 지나가는 홈이 너무 깊게 파이거나 거칠어지면 로프 수명을 단축시키므로 주기적인 확인이 필요합니다.
· 회전 원활도 확인: 공하중 상태에서 시브와 상단 스위블 아이가 걸림 없이 부드럽게 돌아가는지 확인하십시오.

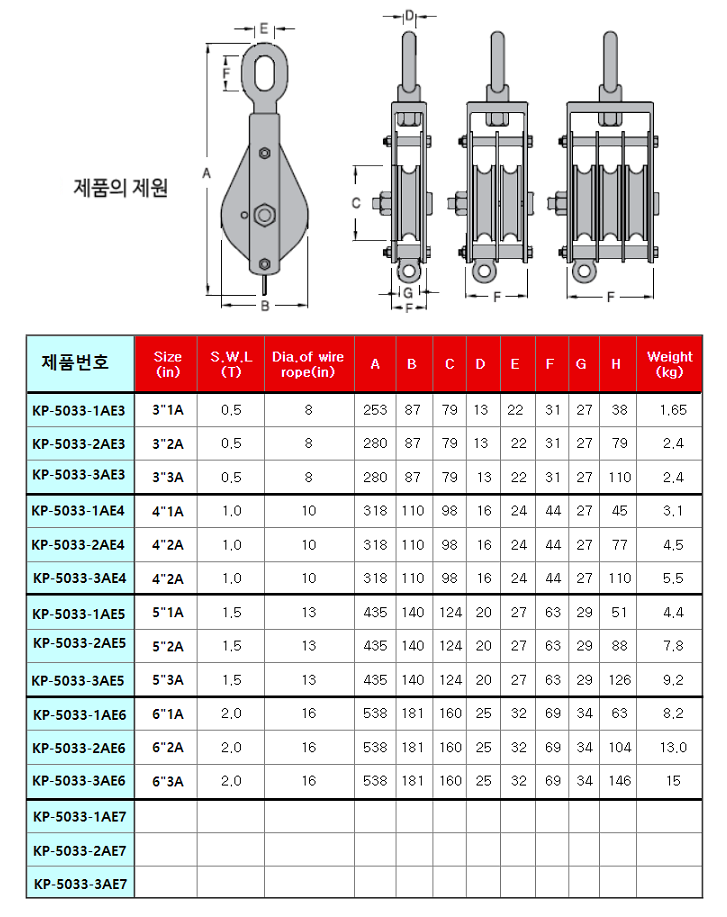

제품 재원 :

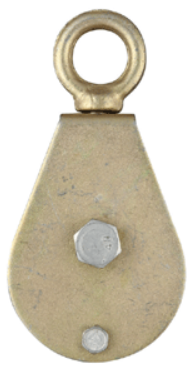

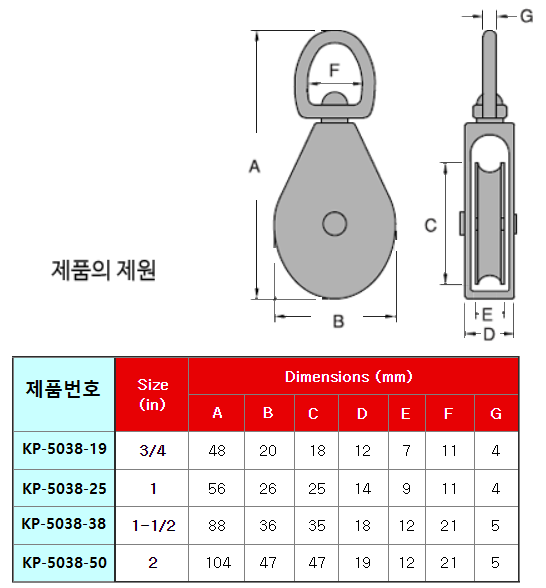

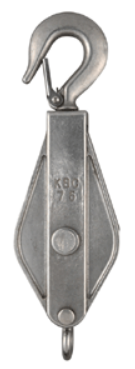

2-2. KP-5038 금형주조 (다이 캐스팅 ) 블록
제품 설명 :
정밀 금형에 용융된 금속(주로 알루미늄 합금이나 아연 합금)을
고압으로 주입하여 제작한 블록으로 일반적인 강철 블록이 무겁고
투박하다면, 다이캐스팅 블록은 ‘가볍고 매끄러우며
정밀한 외형’이 가장 큰 특징입니다.
제품코드 : KP-5038
영문 : DIE CASTING BLOCK
특징 :
· 매끄러운 일체형 디자인: 금형에서 찍어내듯 제작되므로 표면이 매우 매끄럽고 모서리 처리가 깔끔합니다. 와이어나 섬유 로프가 쓸려 발생하는 손상을 최소화합니다.
· 인테리어 및 무대 장치: 외관이 깔끔하여 카페 인테리어, 무대 조명 승강 시스템, 전시장 가이드 라인 등 노출되는 장소.
· 레저 및 캠핑용: 요트의 돛 조절용(Marine 등급), 대형 텐트나 타프의 텐션 조절 등 가벼우면서도 튼튼함이 필요한 곳.
· 가정 및 상업용: 블라인드, 빨래 건조대, 현수막 승강 장치 등 일상적인 용도.
· 충격 주의: 알루미늄 합금은 강철에 비해 경도는 높으나 인성(질긴 성질)이 낮아, 높은 곳에서 떨어뜨리거나 강한 충격을 받으면 미세한 균열이 생길 수 있습니다.
제품 재원 :

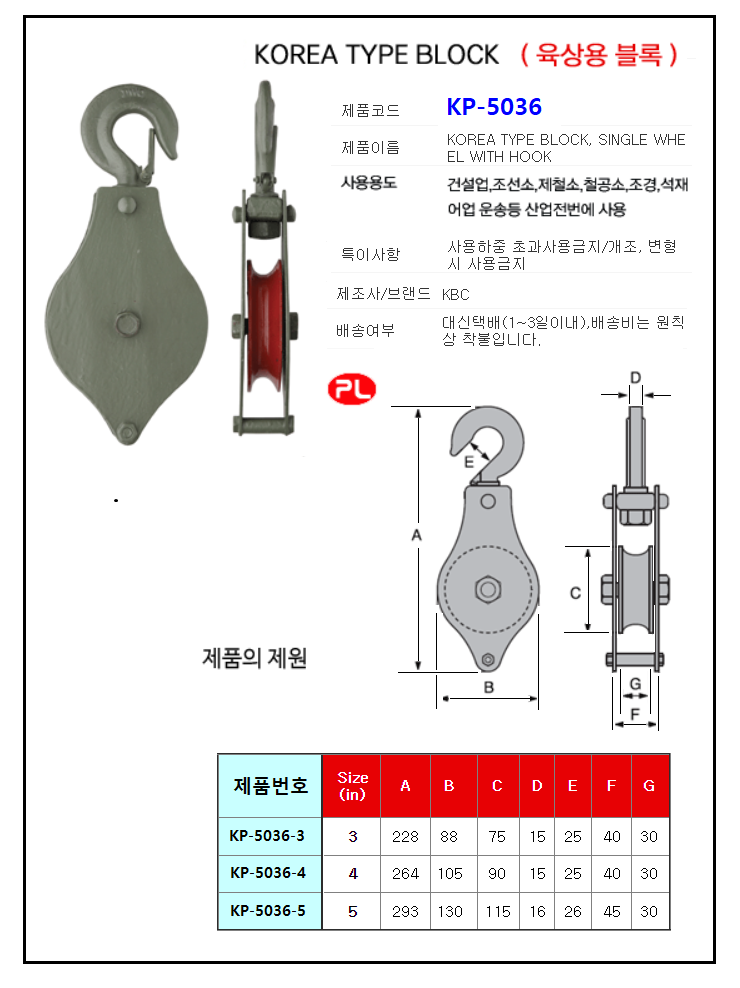

2-3. KP-5036 육상용 블록

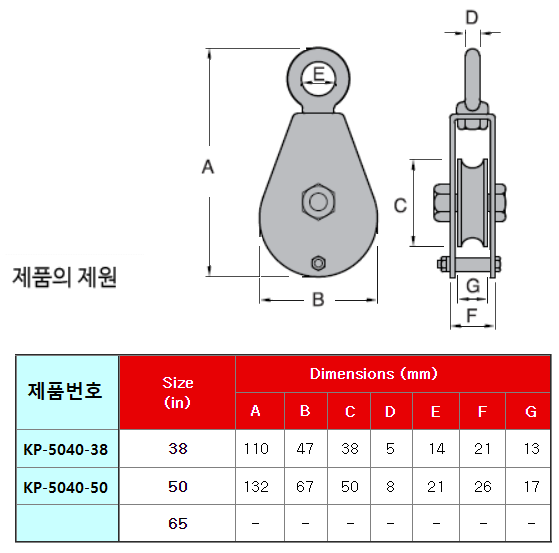

2-4. KP-5040 풀리 블록
제품 설명 :
간단한 구조로 설치와 사용이 용이하며, 다양한 작업 환경에 적용할 수 있도록
하중을 효율적으로 분산시켜 인양 및 견인 작업의 작업성을 높여주는도르래형 블록입니다.

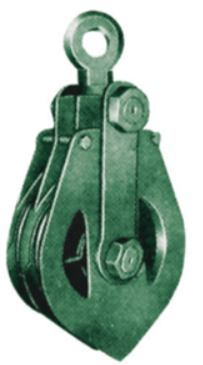

제품코드 : KP-5040
영문 : PULLEY BLOCK
특징 :
· 간단한 구조입니다. 보통 프레임, 시브(바퀴), 축, 걸이 또는 고정부로 이루어져 유지보수가 비교적 쉽습니다.
· 힘의 방향 전환이 가능합니다. 아래로 당겨도 위로 들어 올리거나, 수평 당김을 수직으로 바꾸는 식의 작업이 가능합니다.
· 스위블(Swivel) 기능: 상단 연결부가 회전하는 제품은 하중이 걸려도 로프가 꼬이지 않아 안전합니다.
· 기계적 이점: 적은 힘으로 큰 하중 작업 가능 도르래 원리를 통해 힘을 분산 및 증폭
· 변형 확인: 연결 고리가 원래 모양보다 벌어지거나 휘어졌다면 이미 과부하를 받은 것이므로 사용을 중단해야 합니다.
제품 재원 :
2-5. KP-5041 가이 블록
제품 설명 :
주로 선박의 마스트(Mast)나 붐(Boom)을 지지하는
가이 와이어(Guy Wire) 시스템에 설치되어 로프의 방향을 잡아주거나
텐션을 유지하는 보조 도르래 역할을 합니다.

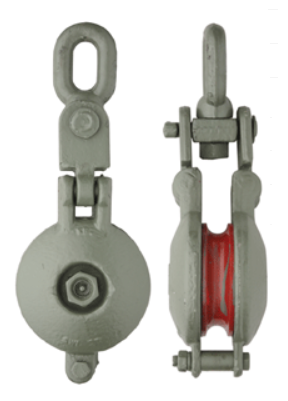

제품코드 : KP-5041
영문 : GUY BLOCK
특징 :
· 슬림한 타원형 프레임: 시브(바퀴) 전체를 감싸는 바디가 유선형의 타원형으로 설계되었습니다. 이는 좁은 공간에서도 로프나 주변 구조물에 걸림 없이 매끄럽게 작동하도록 돕습니다.
· 상단 오벌 링크(Oval Link) 연결: 훅크(Hook) 타입보다는 고리 형태의 링크 타입이 주로 쓰입니다. 이는 가이 와이어 시스템에 샤클(Shackle)이나 핀을 이용해 반영구적으로 단단히 고정하기 위함입니다.
· 내부 시브 보호: 하우징이 시브의 측면을 완전히 덮고 있어, 외부 충격으로부터 시브를 보호하고 로프가 틈새에 끼이는 현상을 방지합니다.
· 링크 부위 마모 및 균열: 상단 오벌 링크는 항상 인장력을 받는 부위이므로, 샤클과 맞닿는 부분에 마모나 미세한 균열이 생기지 않았는지 상시 점검해야 합니다.
· 내부 윤활 상태: 자주 회전하지 않더라도 고정된 상태에서 부식이 발생하면 긴급 상황 시 시브가 돌지 않을 수 있습니다. 정기적인 구리스 주입이 필요합니다.
제품 재원 :
2-6. KP-5027 돗다리 블록 (토잉 블록)
제품 설명 :
일반적으로 어업용 선구 장비를 고정·유도하는 블록입니다.

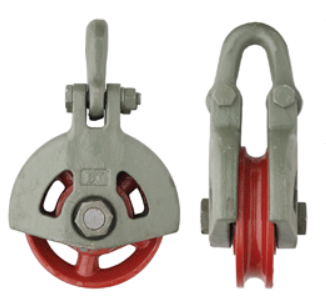

제품코드 : KP-5027
영문 : TOWING BLOCK
특징 :
· 상부 걸이부(아이/고리)가 있어 고정점에 연결하기 쉽습니다.
· 측판 2장 사이에 쉬브(sheave)가 들어간 단순 구조로 보이며, 현장 유지보수가 비교적 쉽습니다.
· 견인·유도용으로 적합합니다. 로프 방향 전환, 당김 보조, 하중 분산에 많이 씁니다.
· 소형·경량형으로 보여 휴대와 설치가 편합니다.
· 로프 굵기와 블록 홈 치수가 맞아야 합니다.
제품 재원 :
2-7. KP-5019 가단주철 (말레블) 블록
제품 설명 :
일반 주물보다 인성이 높고 충격에 강한 가단주철(Malleable Iron) 소재를
바디 프레임으로 사용하는 도르래입니다.

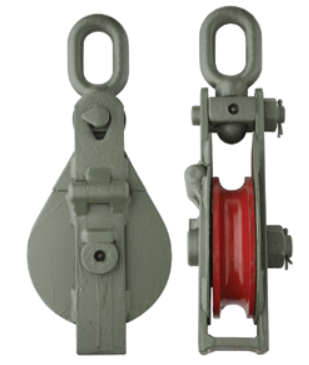

제품코드 : KP-5019
영문 : MALLEABLE IRON BLOCK
특징 :
· 가단주철 프레임: 일반 회주철과 달리 인장 강도가 높고 충격 에너지를 흡수하는 성질이 있어, 작업 중 부딪히거나 떨어뜨려도 쉽게 깨지지 않습니다.
· 부드러운 곡선형 하우징: 주조 방식으로 제작되므로 모서리가 둥글고 매끄럽게 마감되어 있어, 와이어 로프나 작업자의 손이 긁히는 것을 방지합니다.
· 경량화 설계: 강철 판재를 용접해 만든 블록보다 무게 대비 강성이 우수하며, 휴대성이 좋아 현장에서 다목적으로 활용됩니다.
· 우수한 가공성: 내부 시브(바퀴)와의 유격이 정밀하게 설계되어 로프가 틈새에 끼이는 현상을 최소화합니다..
· 경제성: 단조 블록이나 특수 합금강 블록에 비해 제조 원가가 저렴하여, 소형 인양물이나 단순 가이드 작업에서 가성비가 매우 뛰어납니다.

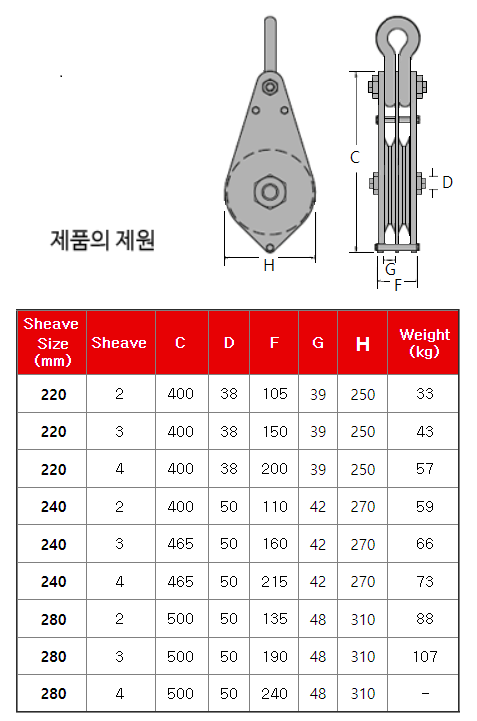

제품 재원 :
2-8. KP-5037 가이드 블록
제품 설명 :
일반 도르래 블록과 달리, 와이어·로프의 이동 경로를
안정적으로 유도(Guide)하는 역할에 초점이 있는 장비입니다.

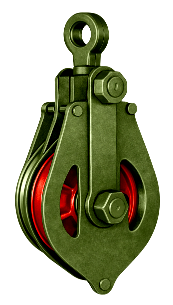

제품코드 : KP-5037
영문 : GUIDE BLOCK
특징 :
· 와이어·로프 정렬 및 이탈 방지: 로프 또는 와이어가 일정한 경로로 이동하도록 유도
· 하중 방향 제어 기능: 단순 인양이 아닌 경로 변경 및 유도 기능 중심
· 저마찰 설계로 원활한 이동: 롤러 또는 베어링 구조 적용 마찰 저감 + 와이어 수명 증가
· 구조물 보호 및 설비 수명 연장: 와이어가 구조물에 직접 닿는 것을 방지 마찰 손상 및 스크래치 감소
· 견고한 설치 및 고정 구조: 브라켓, 플레이트, 핀 체결 방식 적용
제품 재원 :
3. 스내치 블록
볼트를 완전히 풀지 않고도 옆면을 열 수 있는 링크 구조나 특수 핀 방식을 채택하여
와이어를 중간에서도 걸수 있는 블록을 이야기 합니다.
3-1. KP-5028 챔피언 블록
3-1-1. KP-5028S. 챔피언 블록 샤클형
제품 설명 :
일반적인 스내치 블록보다 훨씬 강력한 인양력과 내구성을 갖춘 프리미엄급 리깅 장비입니다.

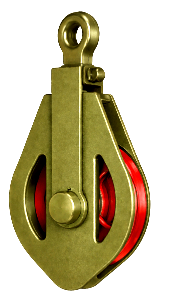

제품코드 : KP-5028S
영문 : SNATCH BLOCK HEAVY DUTY TYPE ,SHACKLE Ty
특징 :
· 강화된 사이드 플레이트: 일반 블록보다 훨씬 두꺼운 고장력 강판을 사용하여,초중량물 인양 시 발생할 수 있는 몸체 휘어짐이나 비틀림을 완벽하게 방지합니다.
· 원터치 개폐 시스템: 볼트를 완전히 풀지 않고도 옆면을 열 수 있는 링크 구조나 특수 핀 방식을 채택하여, 현장에서 와이어 로프를 끼우고 빼는 속도가 매우 빠릅니다.
· 대형 합금강 시브: 시브(도르래 바퀴)가 특수 열처리된 합금강으로 제작되어 와이어 로프와의 마찰 마모에 극도로 강합니다.
· 프리미엄 청동 부싱 (Bronze Bushing): 단순히 금속을 깎아 만든 부싱이 아니라, 내부에 윤활 성분이 함유되거나 고압 환경에 최적화된 특수 청동 합금을 사용합니다.
· 극강의 충격 하중 견딤: 롤러 베어링이 파손될 정도의 강한 충격(Shock Load)이 가해지는 가혹한 현장에서도 ‘면 접촉’ 방식을 통해 하중을 분산시켜 변형 없이 작동합니다.

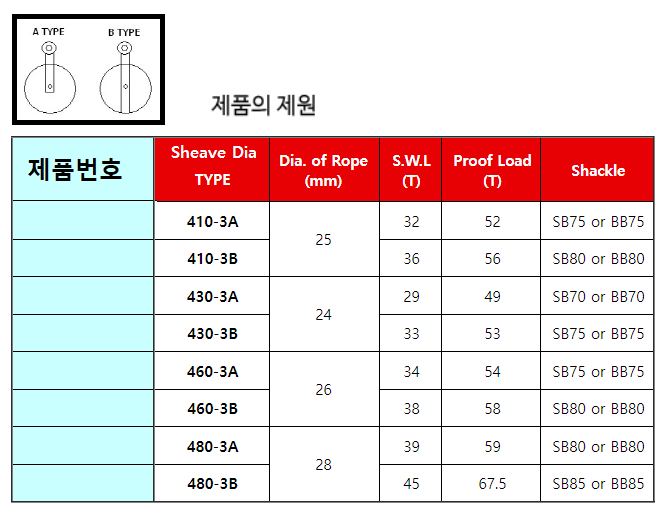

제품 재원 :
3-1-2. KP-5028H. 챔피언 블록 훅크형
제품코드 : KP-5028H
영문 : SNATCH BLOCK HEAVY DUTY TYPE ,SHACKLE Ty
특징 :· 머리모양이 훅으로 된 제품입니다.
제품 재원 :
3-2. 라이싱 블록 (두꺼비 블록)
3-2-1. KP-5034 단조 라이싱 블록
제품 설명 :
선박의 화물 고정(Lashing)이나 해상 중량물 운송 시 와이어 로프의
장력을 조절하고 방향을 잡아주는 중강도 가이드 도르래입니다.
제품코드 : KP-5034
영문 : LASHING BLOCK
특징 :
· 상단 결속 구조: 주로 샤클(Shackle)이나 턴버클(Turnbuckle)과 바로 연결될 수 있도록 튼튼한 아이(Eye) 타입이 많으며, 이미지 속 제품들처럼 단단히 고정하기에 최적화되어 있습니다.
· 선박 화물 고정(Lashing): 컨테이너나 중량 화물이 흔들리지 않도록 와이어를 당겨 고정할 때 방향을 틀어주는 가이드용.
· 프레임 변형 확인: 단조 제품은 과부하 시 부러지기보다 미세하게 휘어지는 성질이 있습니다. 몸체 프레임이 대칭을 이루는지 수시로 확인하십시오.
· 시브 홈(Groove) 점검: 라이싱 와이어는 항상 팽팽하게 당겨져 있으므로 시브 홈이 한쪽으로만 깎이는 편마모가 생기기 쉽습니다. 마모가 심하면 로프를 손상시키니 주의해야 합니다.
· 부식 방지: 단조강 특성상 염분에 노출되면 녹이 발생하기 쉬우므로, 사용 후에는 방청 처리를 하거나 가동 부위에 그리스를 충분히 도포하십시오.
제품 재원 :
3-2-2. KP-6056 스텐레스 단조 라이싱 블록
제품 설명 :
라이싱(Lashing)’은 화물이나 장비를 단단히 묶어 고정한다는 뜻으로,
이 제품은 단순히 하물을 들어 올리는 것을 넘어 강력한 텐션을 유지하며
고정하거나 가이드하는 작업에 특화된 고성능 도르래입니다.
제품코드 : KP-6056
영문 : STAINLESS LASHING BLOCK
특징 :
· 강화된 폐쇄형 바디: 시브(바퀴) 전체를 금속 프레임이 견고하게 감싸고 있어, 로프가 이탈하거나 외부 충격에 시브가 파손될 위험이 매우 적습니다.
· 상단 스위벨 고리 (Swivel Eye): 360도 자유로운 회전이 가능하여, 화물이 흔들리거나 고정 방향이 바뀌더라도 로프의 비틀림(Twisting)을 즉각 해소합니다.
· 정밀 시브(Sheave) 가공: 고하중용 와이어나 굵은 섬유 로프가 부드럽게 주행할 수 있도록 홈이 깊고 정밀하게 설계되어 있습니다.
· 안정적인 텐션 유지: 화물을 고정할 때 로프의 마찰력을 줄여주어, 적은 힘으로도 로프를 팽팽하게 당겨 하물을 단단히 결속할 수 있도록 돕습니다.
· 로프 보호 및 가이드: 로프가 날카로운 모서리에 닿지 않도록 통로 역할을 하며, 매끄러운 시브 표면 덕분에 고가의 로프가 마찰열이나 쓸림으로 손상되는 것을 방지합니다.
제품 재원 :
3-3. 긴넹 블록
3-3-1. KP-5035 긴넹 블록
제품 설명 :
주로 건설 현장, 이삿짐 하역, 또는 소규모 리깅 작업에서 와이어 로프나
섬유 로프를 걸어 물건을 들어 올리는 데 사용되는 단식 블록입니다.
제품코드 : KP-5035
영문 : KOREA TYPE BLOCK, SING WHEEL WITH HOOK
특징 :
· 스위블 훅(Swivel Hook): 상단에 360도 회전이 가능한 스위블 훅이 달려 있어, 인양 시 로프가 꼬이는 것을 방지하고 하중의 방향에 맞춰 자유롭게 움직이고, 훅크 입구에 스프링 방식의 안전 래치가 있어, 걸려 있는 로프나 샤클이 이탈하는 사고를 방지합니다.
· 보호용 쉘(Shell): 시브(Sheave) 전체를 감싸는 금속 하우징 구조로 설계되어 외부 충격으로부터 내부 바퀴를 보호하고, 로프가 바퀴 밖으로 이탈하는 것을 막아줍니다.
· 표면 도장: 부식 방지를 위해 주로 파란색이나 노란색 등의 분체 도장이 되어 있어 현장에서 식별이 용이합니다.
· 훅크 입구 벌어짐 점검: 과도한 하중이 가해지면 훅이 벌어질 수 있습니다. 원래 형태보다 5% 이상 벌어졌다면 즉시 폐기해야 합니다.
· 시브 회전 확인: 손으로 돌렸을 때 걸림 없이 부드럽게 도는지 확인하십시오. 뻑뻑하다면 내부 윤활유 부족이나 베어링 손상을 의심해야 합니다.
제품 재원 :
3-3-2. KP-50351 미제 긴넹 블록
제품 설명 :
일반적인 긴넹 블록보다 내구성과 안전 계수가 높게 설계되어
전문적인 리깅 현장에서 선호됩니다.
제품코드 : KP-50351
영문 : U.S TYPE BLOCK, SINGLE WHEEL WITH HOOK
특징 :
· 360도 스위블 훅/링크: 상단 연결부가 자유롭게 회전하여 로프의 꼬임을 원천 차단하며, 특히 하중이 걸린 상태에서도 방향 전환이 유연합니다.
· 해상 리깅 및 선박 수리: 염분이 많고 습한 환경에서도 고착되지 않는 성능 덕분에 갑판 위 작업에 최적입니다.
· 단조 합금강 사용: 주요 하중 지지 부위를 주조가 아닌 단조(Forging) 공법으로 제작하여 가볍지만 인장 강도는 매우 높습니다.
· 안전 래치 상태: 훅에 달린 스프링 래치가 하중에 의해 휘어지거나 탄성을 잃지 않았는지 매 작업 전 확인해야 합니다.
· 시브 홈 마모: 사용하시는 와이어 로프의 규격보다 홈이 너무 넓어지거나 좁아지면 로프 손상의 원인이 되므로 게이지를 통해 마모도를 체크하십시오.
제품 재원 :
3-4. 진 스내치 블록
3-4-1. KP-5030 진 스내치 블록 훅크형
제품 설명 :
‘스내치(Snatch)’라는 이름처럼 와이어 로프의 중간을 낚아채듯
바로 끼울 수 있는 개폐식 구조와, 어디든 쉽게 걸 수 있는 훅크(Hook)와 결합된 블록입니다.
제품코드 : KP-5030
영문 : SNATCH BLOCK HOOK TYPE
특징 :
· 사이드 플레이트 개폐형: 블록의 한쪽 옆면을 열 수 있어, 로프의 끝부분(아이 체결부)을 통과시킬 필요 없이 로프 중간을 바로 시브(바퀴)에 장착할 수 있습니다.
· 회전형 스위블 훅 (Swivel Hook): 상단의 훅이 360도 회전하여 하중이 걸린 상태에서도 로프가 꼬이는 것을 방지하고, 작업 방향에 맞춰 유연하게 위치를 잡습니다.
· 안전 래치 (Safety Latch): 훅 입구에 스프링 래치가 장착되어 있어, 인양 중이나 로프의 장력이 느슨해졌을 때 연결부가 이탈하는 것을 막아주는 필수 안전 장치입니다.
· 개폐 핀 고정 확인: 사이드 플레이트를 닫은 후 고정하는 안전 핀이나 볼트가 확실히 잠겼는지 확인하십시오. 작업 중 판이 열리면 로프가 이탈하여 대형 사고가 발생합니다.
· 시브(바퀴) 회전 상태: 손으로 돌렸을 때 걸림 없이 부드럽게 돌아야 합니다. 뻑뻑하다면 내부 그리스가 말랐거나 부싱 마모가 심한 상태입니다.
제품 재원 :
3-4-2. KP-5031 진 스내치 블록 아이형
제품 설명 :
상단 연결부가 훅크(Hook) 대신 폐쇄형 고리인 오벌 링크(Oval Link/Eye)
형태로 되어 있는 개폐식 블록으로 훅크 타입보다 결속이
번거로울 수 있지만, 한 번 체결하면 절대 이탈하지 않는 최고의 안전성을 자랑합니다.
제품코드 : KP-5031
영문 : SNATCH BLOCK OVAL EYE TYPE
특징 :
· 폐쇄형 오벌 아이(Oval Eye): 연결 부위가 타원형의 닫힌 고리 구조입니다. 샤클(Shackle)이나 핀을 사용해 연결해야 하므로, 작업 중 충격이나 진동에 의해 블록이 빠질 위험이 전혀 없습니다.
· 사이드 플레이트 개폐 구조: 스나치 블록의 핵심 기능인 ‘측면 개방’이 가능합니다. 와이어 로프를 처음부터 끝까지 끼울 필요 없이 중간 지점에서 바로 시브(바퀴)에 안착시킬 수 있습니다.
· 360도 스위블(Swivel) 기능: 오벌 아이 연결부 하단이 자유롭게 회전하여, 하중이 가해질 때 와이어의 꼬임을 방지하고 인양 각도에 맞춰 유연하게 대응합니다.
· 극강의 안전성: 훅 타입은 안전 래치가 있더라도 외력에 의해 풀릴 가능성이 희박하게나마 존재하지만, 아이 타입은 샤클로 완전히 잠그기 때문에 안전이 최우선인 고정형 리깅에 최적입니다.
· 센터 핀 윤활: 시브 중앙의 그리스 니플을 통해 정기적으로 그리스를 주입하여 부드러운 회전을 유지하고 부식을 방지하십시오.
제품 재원 :
3-5. KP-5025 JIS 스내치 블록
제품 설명 :
일본 산업 규격(JIS) 중 선박용 강재 블록에 관한 규격을 따르는 제품으로,
스내치(Snatch)라는 명칭에서 알 수 있듯,
측면판을 열어 와이어를 중간에 끼울 수 있는 것이 핵심입니다.
제품코드 : KP-5025
영문 : JIS F-3422 SNATCH BLOCK
특징 :
· 사이드 플레이트 개폐 구조: 블록의 한쪽 측면판(Side Plate)을 위로 젖히거나 옆으로 벌릴 수 있어, 와이어 로프의 끝단(Eye)을 찾을 필요 없이 중간 지점을 바로 시브에 장착할 수 있습니다.
· 고강도 스위블(Swivel) 연결: 상단 연결부가 360도 회전하여 로프의 꼬임을 방지하며, 작업 방향에 유연하게 대응합니다.
· 단조 강철 시브: 시브(도르래 바퀴)는 고탄소강을 단조 가공하여 내마모성이 뛰어나며, 와이어 로프의 마찰을 견디도록 정밀한 홈(Groove)이 파여 있습니다.
· 신속한 라인 구성: 긴 와이어 로프를 처음부터 끝까지 통과시킬 필요가 없으므로 현장에서 작업 시간을 획기적으로 단축해 줍니다.
· 방향 전환(Fairlead): 윈치에서 나온 로프의 각도를 꺾어주거나, 장애물을 피해 하중을 전달해야 하는 가이드 역할에 탁월합니다.
제품 재원 :
4. 스테인 레스 블록.
블록의 몸체가 스텐레스로 만들 블록 모음입니다.
4-1. KP-6055 삼마 블록
제품 설명 :
스테인리스 재질로 제작된 고정형 도르래 블록 계열로,
주로 선박·어선·산업현장에서 와이어 및 체인의 방향 유도와
인양 보조 용도로 사용됩니다.
제품코드 : KP-6055
영문 : STAINLESS SAMMA BLOCK
특징 :
· 스테인리스(STS) 소재 적용: 스테인리스 사용 해수, 염분, 습기 환경에서도 부식 최소화
· 고정형 구조의 안정적인 하중 지지: 상부 고정 브라켓 아이 구조 적용, 설치 후 안정적인 위치 유지, 반복 하중 및 지속 작업에 적합
· 로프 마모 방지: 시브의 홈이 정밀하게 가공되어 와이어 로프나 나일론 로프의 가닥이 손상되는 것을 방지하며, 로프의 수명을 획기적으로 연장합니다.
· 과적 금지: 안전 사용 하중(WLL)을 반드시 준수하십시오. 삼마 블록은 튼튼하지만, 한계 이상의 하중이 가해지면 시브 축이 휘어 회전이 멈출 수 있습니다.
· 청결 및 윤활: 해상 사용 후에는 민물로 세척하여 소금기를 제거하고, 회전 부위에 내수용 그리스를 정기적으로 주입하면 반영구적인 성능을 유지할 수 있습니다.
제품 재원 :
4-2. KP-6054 풀리 블록
제품 설명 :
스테인리스 재질로 만든 풀리 블록으로, 로프나 와이어로프의 방향을 바꾸고
하중을 분산해 인양·견인 작업을 돕는 부품입니다.
제품코드 : KP-6054
영문 : STAINLESS PULLEY BLOCK
특징 :
· 비틀림 방지 (Swivel Eye): 상단 연결부가 360도 회전하도록 설계되어 로프의 꼬임을 방지하고 작업 각도에 유연하게 대응합니다.
· 상단아이형: 상단이 폐쇄형 고리(Eye) 형태이며 가장 견고한 구조를 가집니다.
· 내식성 우수: 스테인리스 재질이라 염분, 습기, 옥외 환경에 강합니다.
· 내구성 높음: 반복 하중과 사용에도 비교적 안정적인 구조입니다.
· 부드러운 회전성: 시브구조로 로프가 비교적 매끄럽게 이동합니다.
제품 재원 :
4-3. 와니 블록
4-3-1. KP-6052 와니 블록
제품 설명 :
‘와니’는 일본어로 악어를 뜻하며, 그 이름처럼 악어 입처럼
옆면 프레임이 크게 열리는 독특한 개폐 구조가 가장 큰 특징입니다.
일반적인 도르래와 달리 몸체 상단이 열린 구조로 되어 있어, 로프를 옆으로 간편하게 끼워 넣을 수 있는 것이 특징입니다.
제품코드 : KP-6052
영문 : STAINLESS WANI BLOCK
특징 :
· 오픈 구조: 블록의 한쪽 플레이트가 오픈되어 있어서, 로프의 끝부분을 찾아서 끼울 필요 없이, 로프 중간 어디서든 즉시 바퀴(시브)에 걸 수 있어 설치 속도가 매우 빠릅니다.
· 회전형 상단 아이 (Swivel Eye): 연결 고리가 360도 회전하여 로프의 비틀림을 방지하고 작업 각도에 맞춰 유연하게 대응합니다.
· 강력한 내부식성: 전 부품이 고품질 스테인리스강으로 제작되어 바닷물, 염분, 습기가 많은 해안가나 선박에서도 녹 발생 없이 장기간 사용할 수 있습니다.
· 작업 편의성 극대화: 이미 길게 설치되어 있는 로프 시스템 중간에 도르래를 추가해야 할 때, 로프를 풀지 않고 바로 장착할 수 있다는 점이 가장 큰 장점입니다.
· 다양한 리깅 환경 대응: 고정된 도르래와 달리 현장 상황에 따라 위치를 빠르게 옮겨가며 사용할 수 있어 가변적인 인양 및 견인 작업에 필수적입니다.
제품 재원 :
4-3-2. KP-6053 용두 블록
제품 설명 :
와니 블록의 고하중 버전으로, 더 굵은 로프를 수용하고 강력한 인양력을
발휘할 수 있도록 프레임과 시브(바퀴)의 크기를 대폭 키운 제품입니다.
제품코드 : KP-6053
영문 : CARGO BLOCK ONE SHEAVE BEARING
특징 :
· 오픈 구조: 블록의 한쪽 플레이트가 오픈되어 있어서, 로프의 끝부분을 찾아서 끼울 필요 없이, 로프 중간 어디서든 즉시 바퀴(시브)에 걸 수 있어 설치 속도가 매우 빠릅니다.
· 강화형 스위벨 아이: 상단 연결 고리가 매우 두껍게 제작되어 고하중 상태에서도 360도 회전이 부드럽게 이루어지며 로프의 꼬임을 방지합니다.
· 강력한 내부식성: 전 부품이 고품질 스테인리스강으로 제작되어 바닷물, 염분, 습기가 많은 해안가나 선박에서도 녹 발생 없이 장기간 사용할 수 있습니다.
· 대형 로프의 신속한 장착: 로프의 끝단을 찾을 필요 없이 중간 부분을 바디 옆면으로 즉시 끼울 수 있어, 대형 리깅 시스템 구축 시 작업 시간을 획기적으로 줄여줍니다.
· 마찰 저항 극소화: 시브의 직경이 크기 때문에 로프가 굽어지는 각도가 완만해져 마찰 저항이 줄어들고, 결과적으로 로프의 마모를 방지하며 인양 효율을 극대화합니다.
제품 재원 :
4-3-3. KP-5029 빅와니 블록
제품 설명 :
‘와니’는 일본어로 악어를 뜻하며, 그 이름처럼 악어 입처럼
옆면 프레임이 크게 열리는 독특한 개폐 구조가 가장 큰 특징입니다.
제품코드 : KP-5029
영문 : BIG WANI BLOCK
특징 :
· 초스피드 와이어 체결: 무겁고 긴 와이어 로프를 처음부터 끝까지 통과시킬 필요가 없습니다. 악어 입을 벌리듯 측면을 열고, 로프의 중간 지점을 바로 시브에 얹으면 체결이 끝납니다. 현장에서 작업 시간을 획기적으로 단축시켜 줍니다.
· 대구경 와이어 로프 전용: 일반 스내치 블록이 끼울 수 없는 아주 두꺼운 와이어 로프도 무리 없이 사용할 수 있도록 시브 홈이 깊고 넓게 설계되었습니다.
· 강력한 배력 효과: 와니 블록은 주로 초중량물 인양용으로 쓰이며, 여러 개의 블록을 조합하여 수십, 수백 톤의 하중을 다룰 때 핵심적인 가이드 역할을 합니다.
· 잠금 장치 완전 체결: ‘악어 입’을 닫은 후, 로프가 이탈하지 않도록 잡아주는 고정 핀이나 볼트가 확실히 잠겼는지 확인하는 것이 가장 중요한 안전 수칙입니다.
· 시브 홈 정밀 검사: 두꺼운 와이어를 사용하므로 시브 홈의 마모가 로프 수명에 큰 영향을 줍니다. 홈 표면이 거칠어지거나 좁아졌는지 주기적으로 확인하십시오.
제품 재원 :
4-4. KBC 블록
4-4-1. KP-6050 KBC 아이형 블록
제품 설명 :
와이어 로프나 섬유 로프를 걸어 하물의 방향을 바꾸는 도르래의 원리를
이용해 적은 힘으로 무거운 물체를 들어 올릴 때 사용하는 하드웨어입니다.
제품코드 : KP-6050
영문 : STAINLESS EYE BLOCK
특징 :
· 상단 회전 고리 (Swivel Eye): 상단의 연결 고리가 360도 회전하도록 설계되어 있어, 로프가 꼬이는 것을 방지하고 하물의 위치에 따라 유연하게 대응합니다.
· 시브 (Sheave, 바퀴): 블록 내부에는 로프가 지나가는 홈 파인 바퀴(시브)가 장착되어 있습니다. 로프의 마찰을 줄이고 부드러운 이동을 돕습니다.
· 밀폐형 바디: 시브를 감싸고 있는 외함(Shell)이 로프가 이탈하는 것을 막아주며, 내부 부속을 외부 충격으로부터 보호합니다.
· 인양 효율 극대화: 단일 블록으로 방향을 전환하거나, 여러 개의 블록을 조합(복합 도르래)하여 작은 힘으로도 거대한 하중을 컨트롤할 수 있습니다.
· 로프 수명 연장: 표면이 매끄러운 스테인리스 시브를 통해 로프가 이동하므로, 거친 단면에 의한 로프의 파손이나 보풀 발생을 억제합니다.
제품 재원 :
4-4-2. KP-6051 KBC 훅크형 블록
제품 설명 :
상단에 안전 래치(Safety Latch)가 달린 훅크가 장착되어 있어,
로프나 슬링 벨트 등에 쉽고 빠르게 걸고 뺄 수 있도록 설계된
실용적인 도르래입니다.
제품코드 : KP-6051
영문 : STAINLESS HOOK BLOCK
특징 :
· 안전 래치 훅크: 상단 훅크에 스프링 방식의 안전 래치가 달려 있어, 연결된 체인이나 로프가 작업 중 임의로 이탈하는 것을 방지합니다.
· 스위벨 기능 (회전축): 훅크와 블록 본체 연결 부위가 360도 회전하여, 하물을 들어 올릴 때 로프가 비틀리지 않고 하중 방향에 맞춰 유연하게 위치를 잡습니다.
· 견고한 플레이트: 시브(바퀴)를 감싸는 측면 판이 두껍게 설계되어 와이어 로프의 이탈을 막고 외부 충격으로부터 내부 시브를 보호합니다.
· 신속한 탈부착: 아이(Eye)형 블록은 샤클이 별도로 필요하지만, 후크 블록은 현장에서 즉시 고리에 걸어 사용할 수 있어 작업 시간을 단축해 줍니다.
· 인양 및 견인 효율: 하물의 수직 인양뿐만 아니라, 로프의 방향을 꺾어주는 가이드 역할이나 견인 작업 시 힘의 방향을 바꾸는 용도로도 매우 뛰어난 효율을 보여줍니다.
제품 재원 :

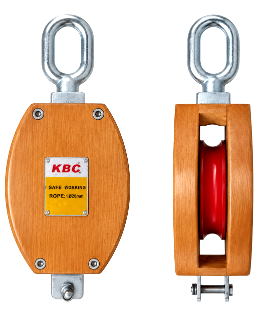

5. 나무 블록 (목블록) Wooden Block
5-1. KP-5042 나무 블록 아이형 1차
제품 설명 :
목재 블록(Wooden Block)은 현대적인 강철 블록이 보편화되기 이전부터
선박과 산업 현장에서 오랫동안 사용되어 온 전통적인 도르래 장치입니다.
오늘날에는 주로 클래식 요트의 복원, 조경용 인테리어, 그리고 섬유 로프를
사용하는 특수 하역 작업에서 그 가치를 인정받고 있습니다.
제품코드 : KP-5042-W1AS
영문 : WOODEN BLOCK-SINGLE SHEAVE EYE TYPE
특징 :
· 1차(Single Sheave): 내부에 시브가 한 개만 장착된 단일 도르래입니다. 힘의 이득보다는 로프의 방향 전환이나 단순 인양 작업에 주로 사용됩니다.
· 아이타입(Eye Type): 상단 연결부가 폐쇄형 고리(Eye) 형태로 되어 있습니다. 샤클(Shackle)이나 훅을 연결하여 고정점에 튼튼하게 매달 수 있는 구조입니다.
· 섬유 로프 보호: 부드러운 가이드 목재 특유의 매끄러운 질감이 로프가 드나들 때 발생하는 마찰열을 줄여주며, 로프 가닥이 뜯기거나 마모되는 것을 방지합니다.
· 내식성 및 경량화: 휴대 용이성 전체가 금속인 제품보다 가벼워 설치 및 이동이 잦은 현장에서 작업자의 피로도를 줄여줍니다.
· 유지관리 편의성: 구조의 단순함 1차 타입은 구조가 단순하여 시브의 회전 상태를 육안으로 확인하기 쉽고, 이물질 제거 등 관리가 용이합니다.
제품 재원 :
5-2. KP-5043 나무 블록 아이형 2차
제품 설명 :
몸체 하나에 두 개의 도르래(Sheave)가 병렬로 장착된 형태입니다.
1차 타입이 주로 방향 전환에 쓰인다면, 2차 타입은 도르래의 원리를
이용해 무거운 물체를 적은 힘으로 들어 올리는
복합 도르래 시스템(Tackle System)을 구성할 때 핵심적인 역할을 합니다.
제품코드 : KP-5043
영문 : WOODEN BLOCK-DOUBLE SHEAVE EYE TYPE
특징 :
· 2차 (Double Sheave): 두 개의 시브가 독립적으로 회전할 수 있도록 나란히 배치되어 있습니다. 로프를 두 번 감을 수 있어, 1차 블록과 조합하면 인양 효율을 2배 이상(이론상) 높일 수 있습니다.
· 아이타입 (Eye Type): 상단에 튼튼한 고리(Eye)가 있어 고정 지점이나 샤클에 안정적으로 연결됩니다.
· 강력한 인양 효율 (Mechanical Advantage): 힘의 분산 로프가 두 개의 시브를 거치면서 하중이 분산되므로, 사용자가 당기는 힘을 획기적으로 줄여줍니다.
· 안정적인 로프 가이드: 목재 특유의 탄성 금속 블록보다 외부 충격에 유연하게 대응하며, 섬유 로프의 손상을 최소화하면서도 고하중 작업을 수행합니다.
· 우수한 내구성: 고하중을 견뎌야 하므로 1차 블록보다 더욱 밀도가 높고 단단한 목재를 선별하여 제작하는 경우가 많습니다.
제품 재원 :
5-3. KP-5044 나무 블록 훅형 1차
제품 설명 :
우든블록 1차 훅크형은 상단 연결 부위가 고리(Eye) 대신 회전식 훅(Hook)으로
설계된 도르래입니다. 고정된 위치에 샤클로 체결해야 하는 아이타입과 달리,
필요한 곳에 즉각적으로 걸어서 사용할 수 있어 기동성이 매우 뛰어난 제품입니다.
제품코드 : KP-5044
영문 : WOODEN BLOCK-SINGLE SHEAVE HOOK TYPE
특징 :
· 훅 타입(Hook Type): 블록 상단에 단조 강철 훅이 장착되어 있습니다. 대부분의 훅은 360도 회전(Swivel)이 가능하도록 설계되어, 인양 시 로프가 꼬이는 것을 방지하고 작업 방향을 자유롭게 조절할 수 있습니다.
· 1차(Single Sheave): 내부에 한 개의 시브가 장착되어 로프의 방향을 바꾸거나, 가벼운 중량물을 빠르게 들어 올릴 때 사용합니다.
· 안전 래치(Safety Latch): 현대적인 훅크형 우든블록은 훅에서 연결 부위가 이탈하는 것을 막기 위해 스프링식 안전 핀(래치)이 부착되어 안전성을 강화했습니다.
· 빠른 설치와 이동성: 탈부착 용이 별도의 부속(샤클 등) 없이도 아이볼트, 파이프, 고리 등에 즉시 걸 수 있어 작업 준비 시간이 대폭 단축됩니다.
· 현장 적응력: 건설 현장이나 선박 내부처럼 작업 위치를 자주 옮겨야 하는 환경에 최적화되어 있습니다.
제품 재원 :
5-4. KP-5045 나무 블록 훅형 2차
제품 설명 :
두 개의 시브(Sheave)와 상단 회전식 훅(Hook)이 결합된 블록으로
1차 훅크형의 편리함에 2차 블록의 강력한 인양 효율을 더한 제품으로,
중량물 작업 시 빠른 설치와 힘의 절감이 동시에 필요한 환경에 사용됩니다.
제품코드 : KP-5045
영문 : WOODEN BLOCK-DOUBLE SHEAVE HOOK TYPE
특징 :
· 2차(Double Sheave): 병렬로 배치된 두 개의 시브를 통해 로프를 여러 번 왕복시킬 수 있습니다. 이를 통해 투입하는 힘 대비 훨씬 큰 중량을 들어 올리는 ‘복합 도르래’ 구성이 가능합니다.
· 스위블 훅(Swivel Hook): 상단 연결부가 360도 회전하는 훅 형태로 되어 있습니다. 하중이 걸린 상태에서도 로프의 꼬임에 따라 블록이 스스로 방향을 잡으며, 안전 래치가 있어 이탈을 방지합니다.
· 인양 효율과 기동성의 조화: 배력 효과로 로프를 2차 블록과 연결하면 이론상 당기는 힘을 절반 이하로 줄일 수 있어, 인력이 부족한 현장에서 무거운 자재를 옮길 때 유리합니다.
· 신속한 거치: 샤클을 조이고 풀 필요 없이 적절한 고리나 파이프에 즉시 걸 수 있어 작업 속도가 매우 빠릅니다.
· 로프 및 작업물 충격 완화: 금속제 블록보다 미세한 탄성이 있어, 인양 시작 시 발생하는 급격한 충격을 목재 몸체가 일부 흡수해 줍니다.
제품 재원 :
4. 주문 방법
각 제품을 구매하시려면 스페이스 마린으로 연락을 주세요
또 일부 꼭 온라인 몰에서 카드로 구매하셔야 하는 분들을 위해서
네이버 스토어팜, 옥션/지마켓, 쿠팡에도 올려 놓았습니다.
아래 링크들을 따라 가시면 됩니다.
