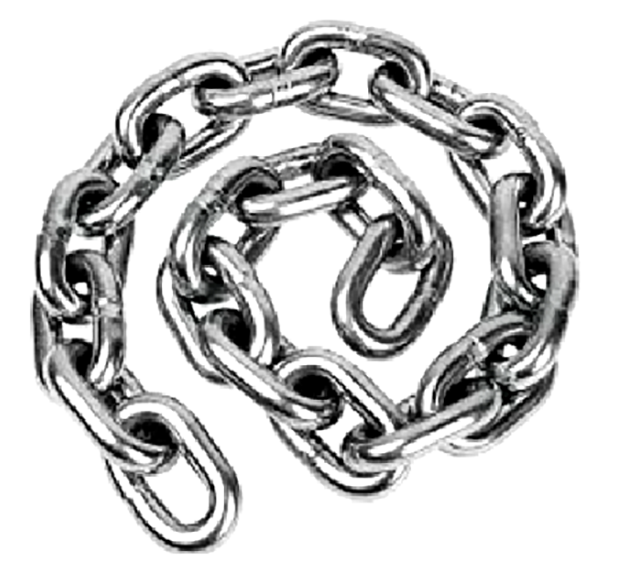

1. 산업용 체인 ( Industrial Chain)
산업용 체인 이란
산업 전반에 걸쳐 많은 곳에 사용하는 산업용 체인 (Chain) 은
중량물 운반, 제품 결착, 건설현장, 어업등 모든 곳에 사용합니다.
제작 목적에 맞춰 재질이나 도금등을 선택합니다.
사용하중은 품질에 따라 일정하진 않습니다.
체인의 기본적인 포장단위및 절단 기준은 다음과 같습니다.
(앵커체인. 기타 특수 용도 체인 제외)
| 포장단위 : 직경 3~16 mm 까지는 30mtr 가 한 묶음 입니다. 직경 19 mm 이상은 25 mtr 가 한 묶음 입니다. 절단 : 직경 3~9 mm 까지는 너무 용량이 작아서 절단이 불가능하고 묶음 단위로 판매합니다. 나머지 규격 제품은 절단하여 판매가 가능합니다. |
| 추가 작업비 ; 10 ~ 30 mtr 절단시 10% 작업비 추가 0~ 10 mtr 미만 절단시 20% 작업비 추가 |

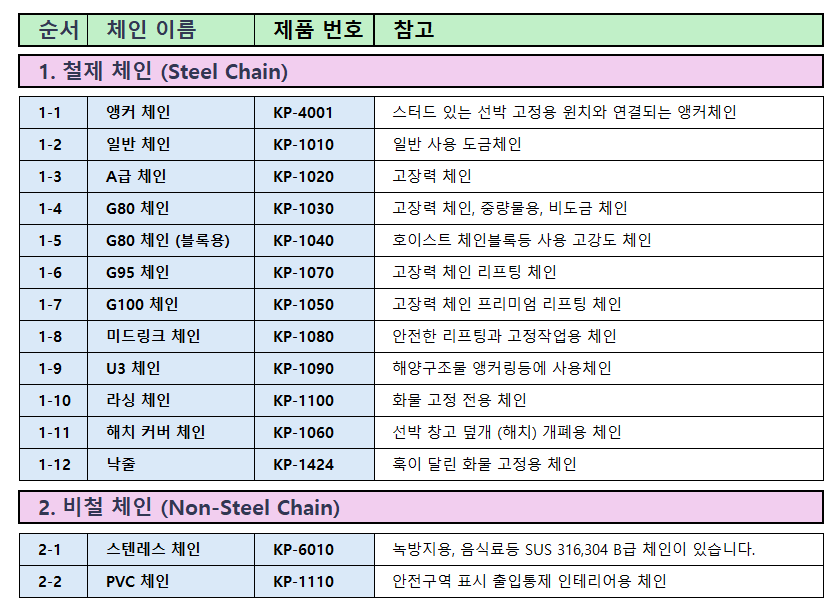

2. 체인의 종류
체인은 재질과 사용 용도에 따라 다양하게 나누어집니다.
이곳에선 제 나름대로 분류한 순서로 나열해 놓았습니다.
모든 제품은 중국 공장에서 OEM제조한 국내회사 KBC에서 만든 제품입니다.
1. 철제 체인 (Steel Chain)
1-1. 앵커 체인 (Anchor Chain)
제품 코드 : KP-4001
영문 이름 : ANCHOR CHAIN
사용 용도 :
선박을 해상에 단단히 고정하기 위해 닻과 선박의 윈치(Windlass)를 연결하는
고강도 특수 체인입니다. 단순히 무게만 버티는 것이 아니라, 거친 파도와
조류의 충격을 흡수해야 하므로 일반 인양용 체인과는 구조와 재질 면에서
큰 차이가 있습니다.
특이 사항 :
주요 구조적 특징:

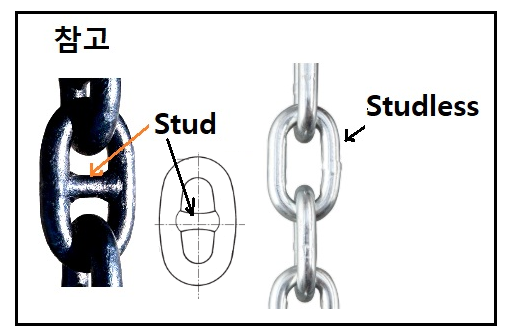

스터드 링크(Stud Link): 가장 큰 특징은 각 링크 중간에 ‘스터드(Stud)’라는 버팀보가 있다는 점입니다.
현수선(Catenary) 효과:
체인은 무겁기 때문에 해저면에서 곡선 형태로 처지게 됩니다.
이 무게감이 파도나 바람에 의한 충격을 완충(스프링 역할)하여
앵커가 뽑히지 않도록 돕습니다.
파주력 보조:
해저면에 깔린 체인의 마찰력이 앵커의 파주력(버티는 힘)을
실질적으로 높여줍니다.
내식성:
해수에 상시 노출되므로 부식에 강한 특수강으로 제작되며,
보통 검정색 타르 도장이나 아연 도금 처리가 되어 있습니다.

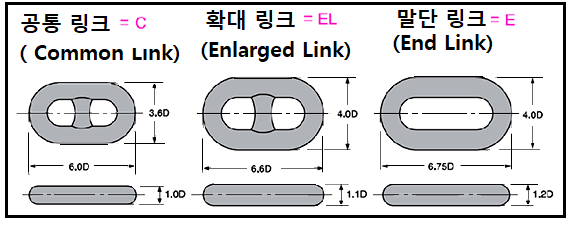

주요 구성 요소:
도 면 :

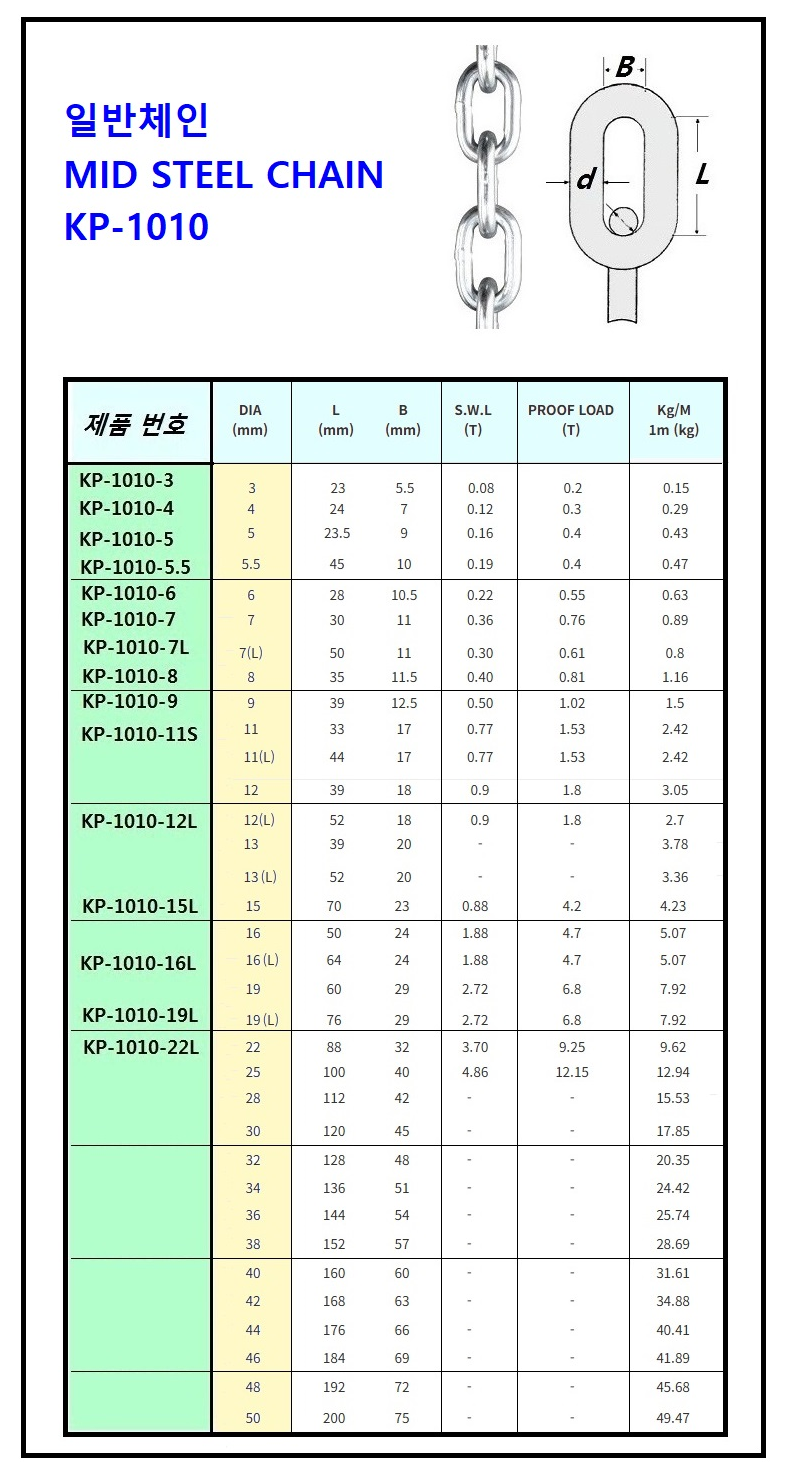

1-2. KP-1010 일반 사용 산업용 도금 체인
제품 코드 : KP-1010
영문 이름 : Mid Steel Chain (G1) General Use Electric Plated.
사용 용도 :
일반체인(MID STEEL CHAIN)은 중탄소강 소재의 표준 링크 구조로
내구성과 경제성을 갖춰 다양한 산업 현장의 결속 및 고정 작업에
폭넓게 사용되는 체인입니다.
특이 사항 :
· 일반 구조의 링크 설계 표준 링크 형상으로 다양한 용도에 폭넓게 사용 가능하며 취급이 용이합니다.
· 중탄소강(Mid Steel) 소재 사용 적절한 강도와 인성을 갖춘 중탄소강을 사용하여 안정적인 하중 지지력을 제공합니다.
· 우수한 내구성과 경제성 기본 성능에 충실한 구조로 반복 사용에도 내구성이 뛰어나며 비용 효율성이 높습니다.
· 다양한 현장 적용 가능 건설, 산업 설비, 조선, 물류 등 여러 산업 현장에서 일반 결속·고정용으로 사용됩니다.
· 규격 선택 폭이 넓음 다양한 직경과 길이로 공급되어 현장 조건에 맞는 선택이 가능합니다.
도 면 :

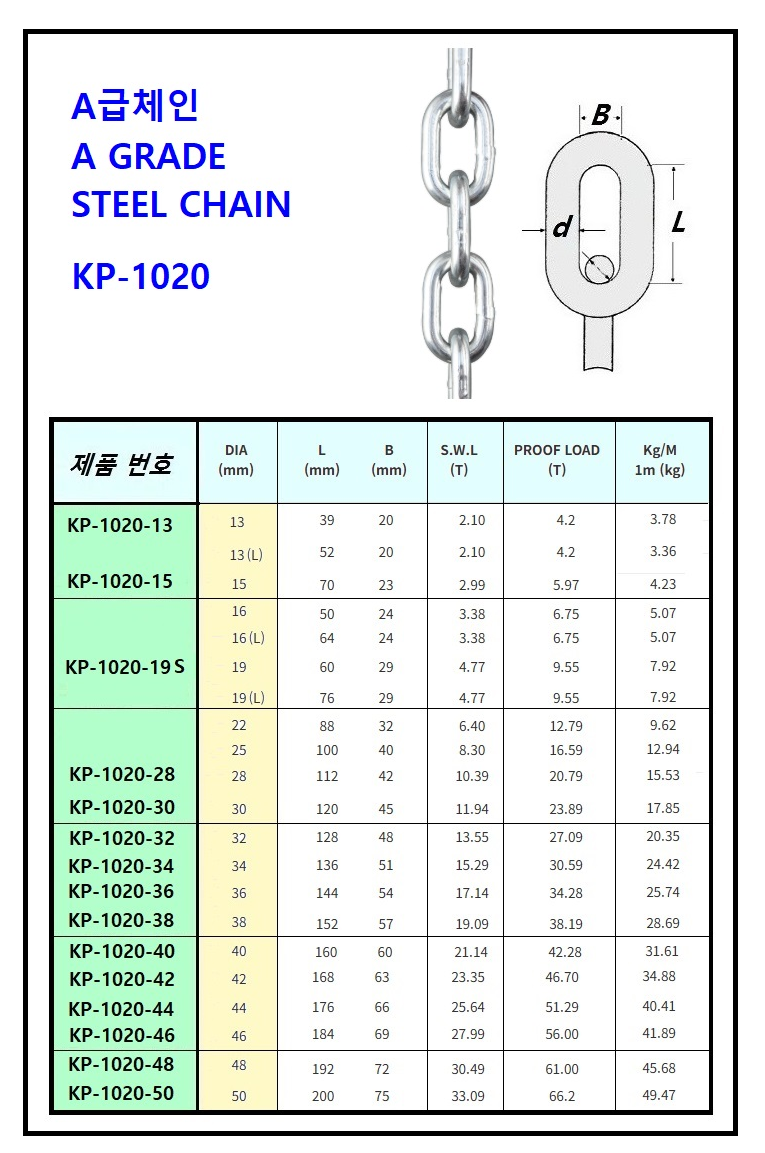

1-3. KP-1020 A급 체인
제품 코드 : KP-1020
영문 이름 : A GRADE STEEL CHAIN
사용 용도 :
A급 체인은 고품질 강재와 균일한 링크 구조로 안정적인 하중 지지력과
내구성을 갖춘 범용 산업용 체인입니다.
건설, 산업 설비, 물류, 일반 고정 및 결속 작업에 폭넓게 사용됩니다.
특이 사항 :
· 고품질 강재 사용 선별된 강재를 사용하여 안정적인 강도와 내구성을 제공합니다.
· 균일한 링크 형상 정밀한 제작으로 링크 치수가 일정해 사용 시 안정성과 작업성이 우수합니다.
· 우수한 하중 지지력 일반 작업 환경에서 요구되는 하중을 안정적으로 지지합니다.
· 내마모·내구성 강화 반복 사용에도 마모와 변형이 적어 장기간 사용이 가능합니다.
· 다양한 산업 현장 적용 건설, 산업 설비, 물류, 일반 고정 및 결속 작업에 폭넓게 사용됩니다.
도 면 :

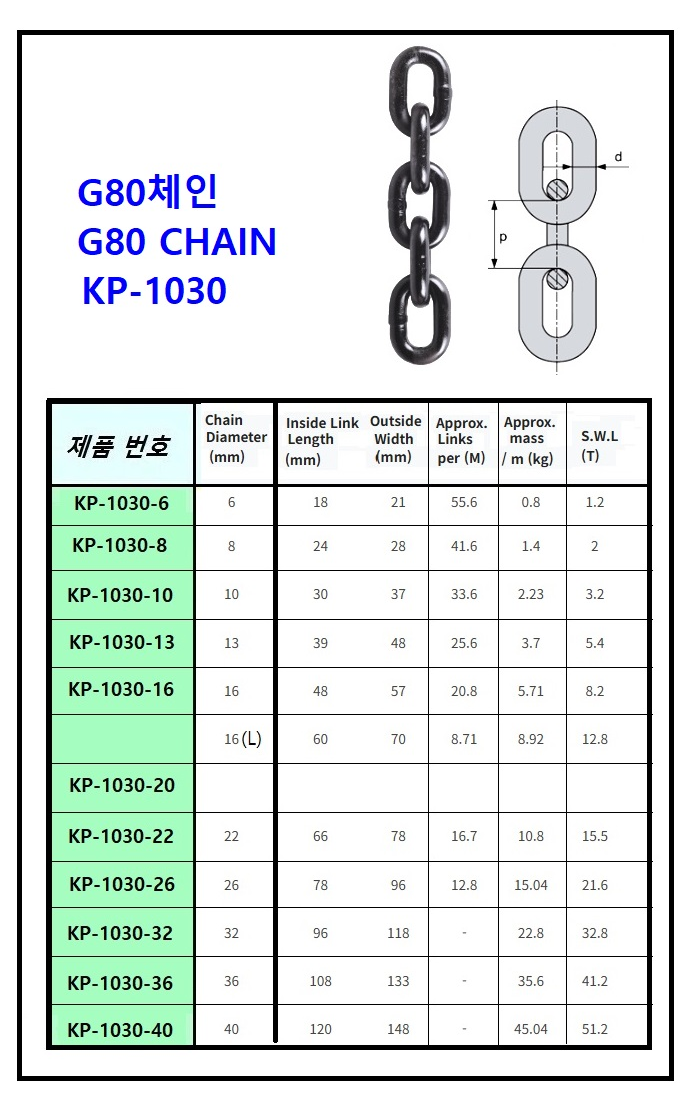

1-4. KP-1030, G 80 체인 산업용 중량물 비도금 체인
제품 코드 : KP-1030
영문 이름 : GR80 Chain
사용 용도 :
중량물을 운반하는 용도로 주로 사용하는 고강도체인,
안전도가 와이어보다 뛰어나고, 작업이 편리합니다.
특이 사항 :
· 높은 인장강도 및 작업 부하 한계 (G80 체인은 Grade 80 등급으로 설계되어 최소 인장강도가 매우 높습니다)
· 고강도 합금강 소재(일반 탄소강이 아닌 고품질 합금강으로 제작되며, 열처리(담금질·아니칭) 공정으로
강도와 인성(튼튼함)을 극대화합니다.)
· 내구성 및 충격 저항(반복적인 하중·충격을 견딜 수 있어 지속적인 무거운 하중 변화에서도 성능 유지가 뛰어납니다.)
· 표면 처리 옵션(다양한 표면 처리가 가능:전착도금, 아연도금, 열간도금, 블랙 옥사이드 처리 등)
· 부식 저항(부식 및 마모에 강해 야외·해상 환경에서도 안정적 사용이 가능합니다.)
· G80 체인의 대표적인 용도(중량물 고정 및 로딩/언로딩/견인 및 안전 체결)
제품 도면 :

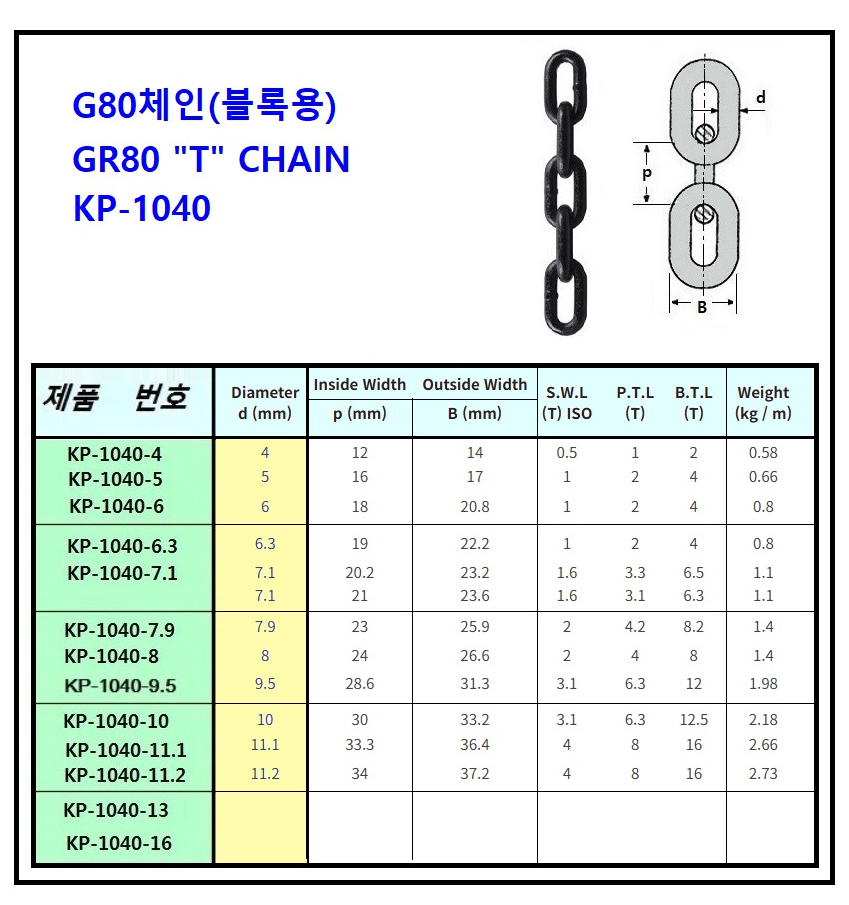

1-5. KP-1040, G 80 체인 블록용 체인
제품 코드 : KP-1040
영문 이름 : GR80 “T” CHAIN
사용 용도 :
호이스트, 체인블록, 레바블록용 중량물을 운반하는 용도로 주로 사용하는 고강도체인
특이 사항 :
· 높은 인장강도 및 작업 부하 한계 (G80 체인은 Grade 80 등급으로 설계되어 최소 인장강도가 매우 높습니다)
· 고강도 합금강 소재(일반 탄소강이 아닌 고품질 합금강으로 제작되며, 열처리(담금질·아니칭) 공정으로
강도와 인성(튼튼함)을 극대화합니다.)
· 내구성 및 충격 저항(반복적인 하중·충격을 견딜 수 있어 지속적인 무거운 하중 변화에서도 성능 유지가 뛰어납니다.)
· 표면 처리 옵션(다양한 표면 처리가 가능:전착도금, 아연도금, 열간도금, 블랙 옥사이드 처리 등)
· 부식 저항(부식 및 마모에 강해 야외·해상 환경에서도 안정적 사용이 가능합니다.)
· G80 체인의 대표적인 용도(중량물 고정 및 로딩/언로딩/견인 및 안전 체결)
제품 도면 :

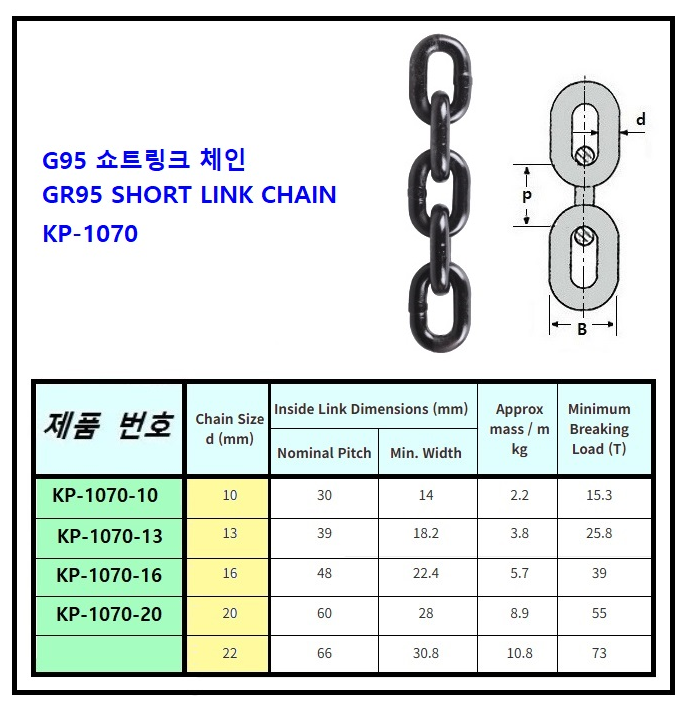

1-6. KP-1070 G 95 쇼트 링크 체인
제품 코드 : KP-1070
영문 이름 : GR95 SHORT LINK CHAIN
사용 용도 :
G95 체인은 고강도 합금강과 정밀 열처리를 적용하여 높은 작업하중과
우수한 내마모·내피로 성능을 제공하며, 건설·조선·중공업 현장에서
안전성과 작업 효율을 동시에 만족시키는 리프팅 체인입니다.
특이 사항 :
· 고강도 합금강 사용 우수한 품질의 합금강 소재를 적용하여 높은 인장강도와 안정적인 내구성을 제공합니다.
· 향상된 작업하중(WLL) G80 대비 향상된 작업하중을 제공하여 보다 안전하고 효율적인 리프팅 작업이 가능합니다.
· 우수한 내마모·내피로 성능 반복 하중과 거친 작업 환경에서도 성능 저하가 적어 장시간 사용에 적합합니다.
· 품질 관리 정밀한 열처리 공정과 전수 검사로 균일한 품질과 안전성을 확보하였습니다.
· 전용 리프팅 부품과 호환 G95 체인 전용 샤클, 훅, 링크 등과 호환되어 다양한 리프팅 시스템 구성에 유리합니다.
제품 도면 :

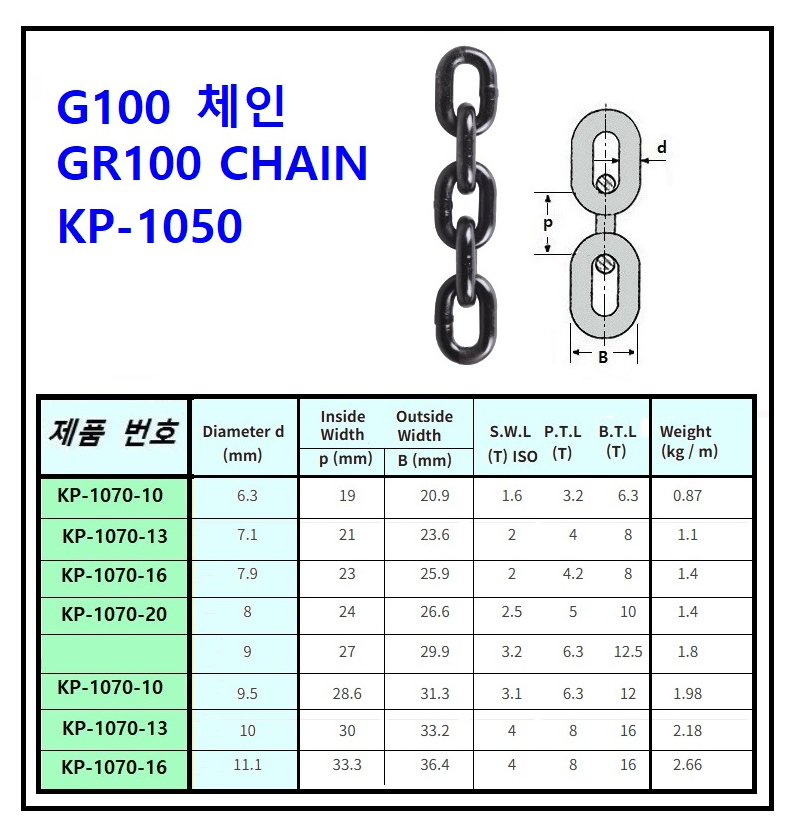

1-7. KP-1050 G 100 체인
제품 코드 : KP-1050
영문 이름 : GR100 CHAIN
사용 용도 :
G100 체인은 초고강도 합금강과 정밀 열처리를 적용해
기존 G80 대비 높은 작업하중과 우수한 내구성·안전성을 제공하는 프리미엄 리프팅 체인입니다.
특이 사항 :
· 높은 작업하중(WLL) 대비 경량화 동일 작업하중 기준에서 체인 중량을 줄여 작업 효율성과 취급성을 향상시켰습니다.
· 초고강도 합금강 사용 고급 합금강 소재를 적용하여 기존 G80 대비 더 높은 인장강도와 내구성을 제공합니다.
· 우수한 내마모·내피로 성능 반복 하중과 가혹한 작업 환경에서도 안정적인 성능을 유지하여 장시간 사용에 적합합니다.
· 품질 관리 정밀한 열처리 공정과 전수 검사로 균일한 품질과 안전성을 확보하였습니다.
· 다양한 리프팅 부품과 호환 샤클, 훅, 링크 등 G100 전용 부품과 완벽하게 호환되어 시스템 구성의 유연성이 뛰어납니다.
제품 도면 :

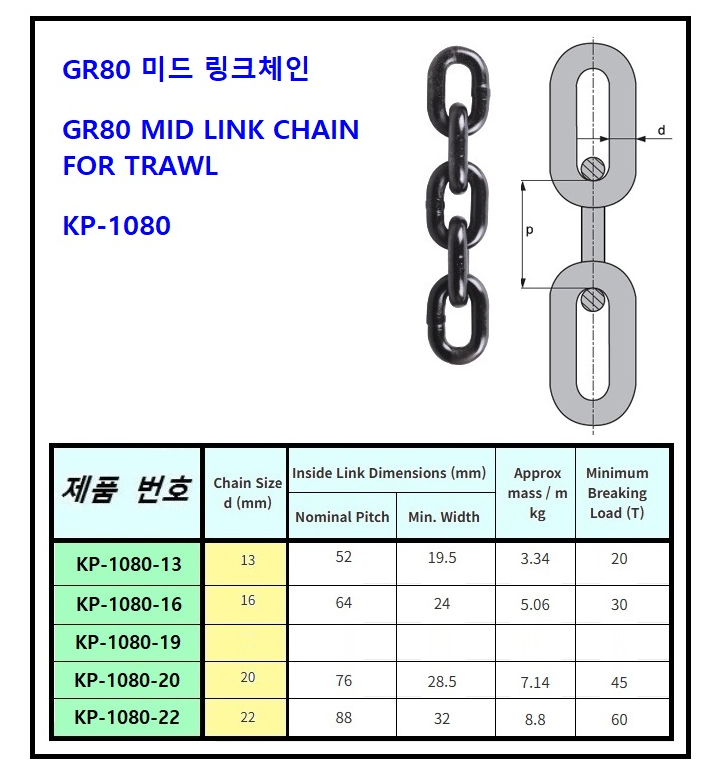

1-8. KP-1080 미드링크 체인 Mid Link Chain
제품 코드 : KP-1080
영문 이름 : GR80 MID LINK CHAIN
사용 용도 :
미드링크 체인은 짧은 링크 구조로 하중 분산과 안정성이 뛰어나며
다양한 산업 현장에서 안전한 리프팅과 고정 작업에 적합한 체인입니다.
특이 사항 :
· 짧은 링크 구조 적용 일반 체인 대비 링크 길이가 짧아 하중 분산이 우수하며 안정적인 사용이 가능합니다.
· 우수한 하중 전달 및 안정성 하중이 고르게 분산되어 리프팅 및 고정 작업 시 흔들림이 적고 안전성이 뛰어납니다.
· 높은 내마모·내구성 반복적인 사용과 마찰에도 변형이 적어 장기간 안정적인 성능을 유지합니다.
· 다양한 산업 현장 적용 가능 건설, 조선, 해양, 플랜트 등 다양한 현장에서 리프팅·고정·결속 용도로 활용할 수 있습니다.
· 각종 체결 부품과 호환 샤클, 훅, 아이볼트 등 다양한 연결 부품과 사용이 가능하여 활용 범위가 넓습니다.
제품 도면 :

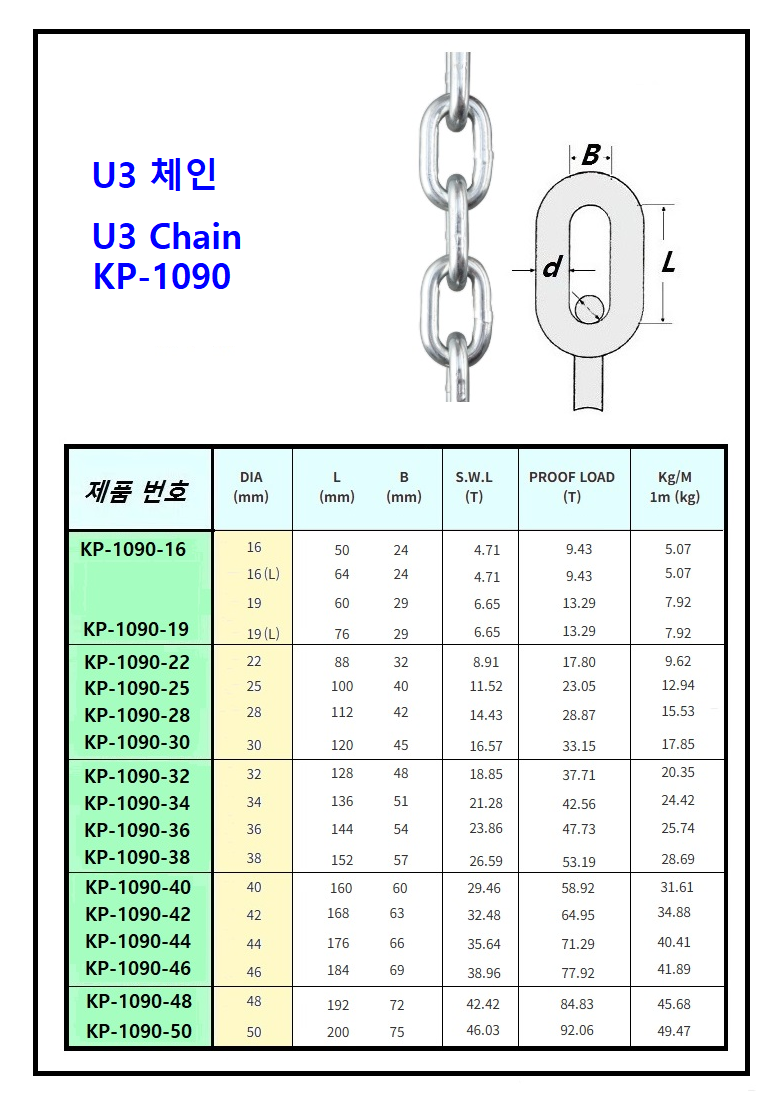

1-9. KP-1090 U3 체인 U3 Chain
제품 코드 : KP-1090
영문 이름 : U3 Chain
사용 용도 :
스터드리스 U3체인은 Grade강도는 동일하지만 유연성·유지보수성에서
우위라 오프쇼어 플랫폼·심해 계류 작업에서 선호되며,
리프팅 시 동적 하중 충격에 더 안전합니다.
특이 사항 :
· 스터드 없는 링크 구조 적용 링크 내부에 스터드가 없는 구조로 취급이 용이하며 감김 및 정리가 편리합니다.
· 고강도 강재 사용 (Grade U3) Grade U3 기준의 강재를 적용하여 안정적인 인장강도와 하중 지지력을 제공합니다.
· 유연한 사용성 스터드리스 구조로 권취 및 드럼 작업에 유리하여 작업 효율이 뛰어납니다.
· 우수한 내구성 반복 하중과 해양 환경에서도 변형이 적어 장기간 안정적으로 사용 가능합니다.
· 해양·조선용 적합 선박, 해양 구조물, 앵커링 등 다양한 해양 및 조선 현장에 적합합니다.
제품 도면 :

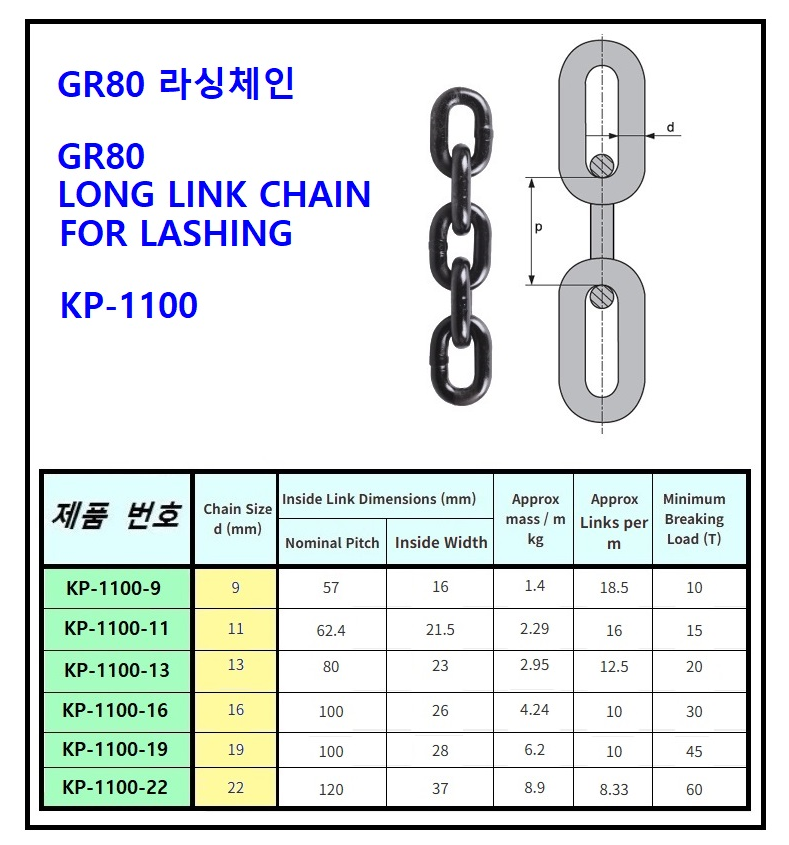

1-10. KP-1100 라이싱 체인 Lashing Chain
제품 코드 : KP-1100
영문 이름 : GR80 LONG LINK CHAIN FOR LASHIN
사용 용도 :
라이싱 체인(Lashing Chain)은 화물 고정 전용 설계와 고강도 구조로
운송 중 충격과 진동에도 안정적인 고정을 제공하는 체인입니다.
특이 사항 :
· 화물 고정 전용 설계 운송 및 적재 시 화물을 안정적으로 고정하도록 설계되어 흔들림과 이탈을 효과적으로 방지합니다.
· 고강도 합금강 사용 높은 인장강도를 지닌 합금강 소재를 적용하여 큰 하중에도 안전하게 사용할 수 있습니다.
· 충격·진동에 강한 구조 주행 및 항해 중 발생하는 반복 충격과 진동에도 변형이 적어 안정적인 성능을 유지합니다.
· 우수한 내마모·내구성 반복적인 라싱 작업에도 마모와 손상이 적어 장기간 사용이 가능합니다.
· 다양한 라싱 장비와 호환 텐셔너, 훅 등 각종 라싱 부품과 호환되어 현장 적용성이 뛰어납니다.
제품 도면 :

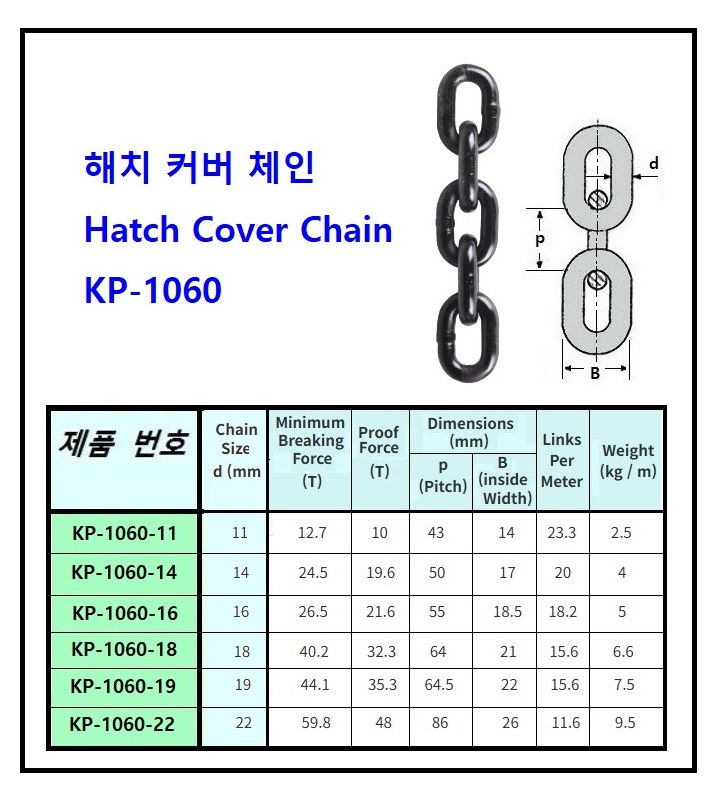

1-11. KP-1060 해치카바 체인
제품 코드 : KP-1060
영문 이름 : Hatch Cover Chain (Conveyor Chain)
사용 용도 :
하치카바 체인은 선박 해치커버의 반복 개폐와 하중을
안정적으로 지지하도록 설계되어 내구성과 신뢰성이 뛰어난 전용 체인입니다.
특이 사항 :
· 짧은 링크 구조 적용 일반 체인 대비 링크 길이가 짧아 하중 분산이 우수하며 안정적인 사용이 가능합니다.
· 우수한 하중 전달 및 안정성 하중이 고르게 분산되어 리프팅 및 고정 작업 시 흔들림이 적고 안전성이 뛰어납니다.
· 높은 내마모·내구성 반복적인 사용과 마찰에도 변형이 적어 장기간 안정적인 성능을 유지합니다.
· 정밀한 제작 공정 균일한 링크 형상과 치수로 체결성과 작업성이 우수합니다.
· 각종 체결 부품과 호환 샤클, 훅 등 다양한 연결 부품과 사용이 가능해 활용도가 높습니다.
제품 도면 :

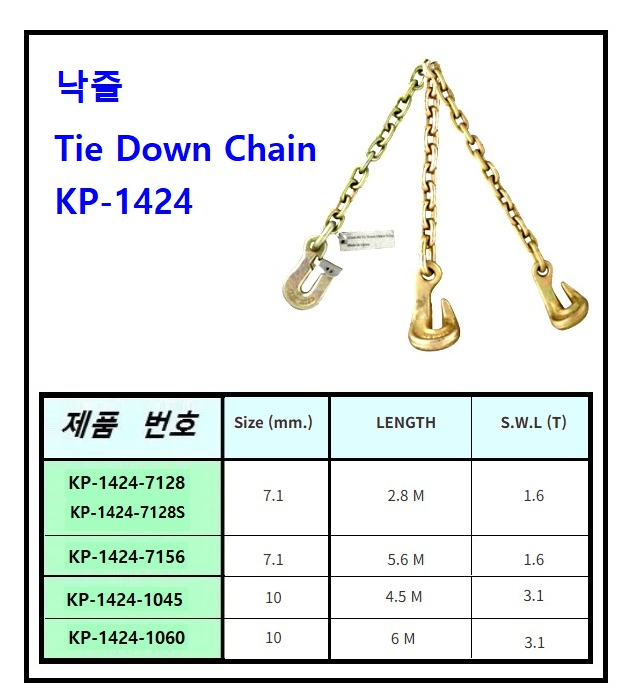

1-12. 낙줄
제품 코드 : KP-1424
영문 이름 : Tie Down Chain
사용 용도 :
낙줄(Tie Down Chain)은 운송 중 화물을 견고하게 고정해
충격과 진동에도 안정성을 유지하는 화물 고정용 체인입니다.
특이 사항 :
· 화물 고정 전용 체인 운송 및 적재 시 화물이 움직이지 않도록 견고하게 고정하는 데 적합합니다.
· 높은 인장강도 강한 하중을 안정적으로 지지하여 주행 중에도 안전한 고정 상태를 유지합니다.
· 충격·진동에 강한 구조 차량 이동 중 발생하는 반복 충격과 진동에도 풀림이나 변형이 적습니다.
· 우수한 내구성 반복 사용에도 마모와 손상이 적어 장기간 사용이 가능합니다.
· 다양한 고정 장비와 호환 바인더, 훅 등 각종 타이다운 장비와 함께 사용이 가능합니다.
제품 도면 :
2. 비 철제 체인 (Non-Steel Chain)

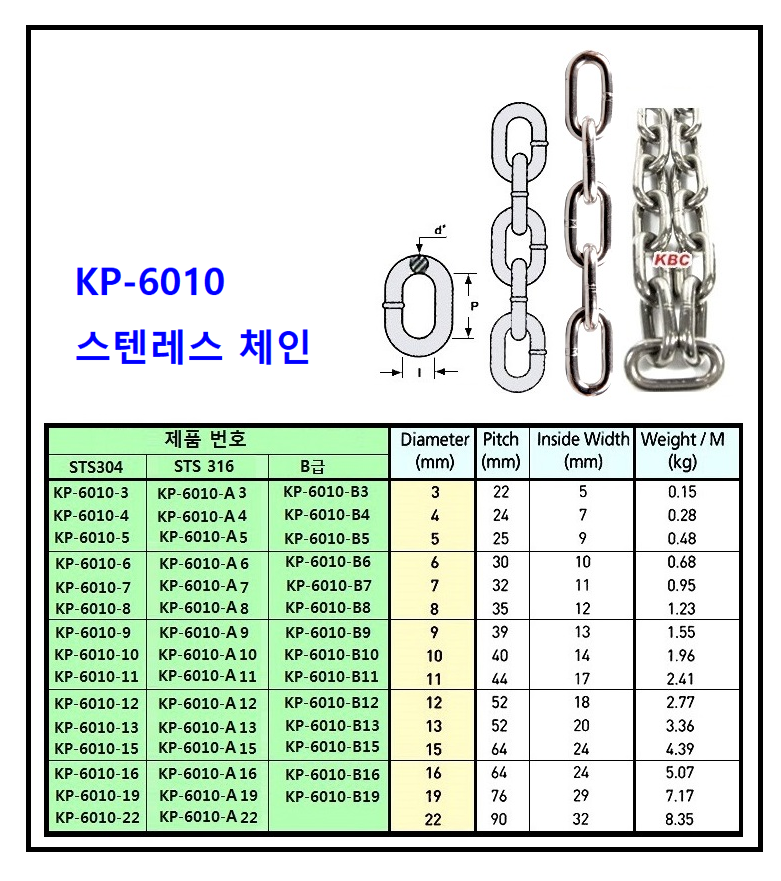

2-1. KP-6010 스텐레스 체인
제품 코드 : KP-6010
영문 이름 : Stainless Steel Chain ( SUS304, SUS316)
사용 용도 :
녹이 슬지 않아야 하는 환경이나 위생이 중요한 현장에서 필수적으로 사용됩니다.
인터리어, 수중펌프, 요식업들 산업 전반에 두루 사용됨.
SUS304 (표준형):
우수한 내식성과 기계적 성질을 지녀 일반적인 실외, 주방, 장식용으로 가장 많이 쓰입니다.
SUS316 (고성능):
몰리브덴(Mo)이 첨가되어 해수(염분)나 화학 약품에 대한 저항력이 훨씬 강합니다. 선박, 해양 플랜트, 화학 공장에 적합합니다.
B급 체인 :
SUS 304 이하 등급의 스텐레스체인 입니다. 저렴한 스텐레스 체인을 원하시는 분들을 위한 제품입니다.
특이 사항 :
스테인리스 체인(Stainless Steel Chain)은
일반 탄소강 체인에 크롬(Cr)과 니켈(Ni) 등을 첨가하여
내부식성을 극대화한 제품입니다.
뛰어난 내부식성: 습기가 많은 곳, 눈이나 비에 노출되는
실외에서도 녹이 거의 발생하지 않습니다.
고온 및 저온 견디는 능력: 고온에서도 강도 저하가 적고,
극저온 환경에서도 취성(깨짐 현상)이 일반 강철보다 낮아
냉동 창고 등 특수 환경에 유리합니다.
유려한 외관: 특유의 광택이 있어 인테리어 소품, 조경, 안전 난간 등
미관이 중요한 곳에 별도의 도색 없이 사용 가능합니다.
기본적인 합금이므로 사용하중은 품질 상태에 따라 일정하지 않습니다.
제품 도면 :

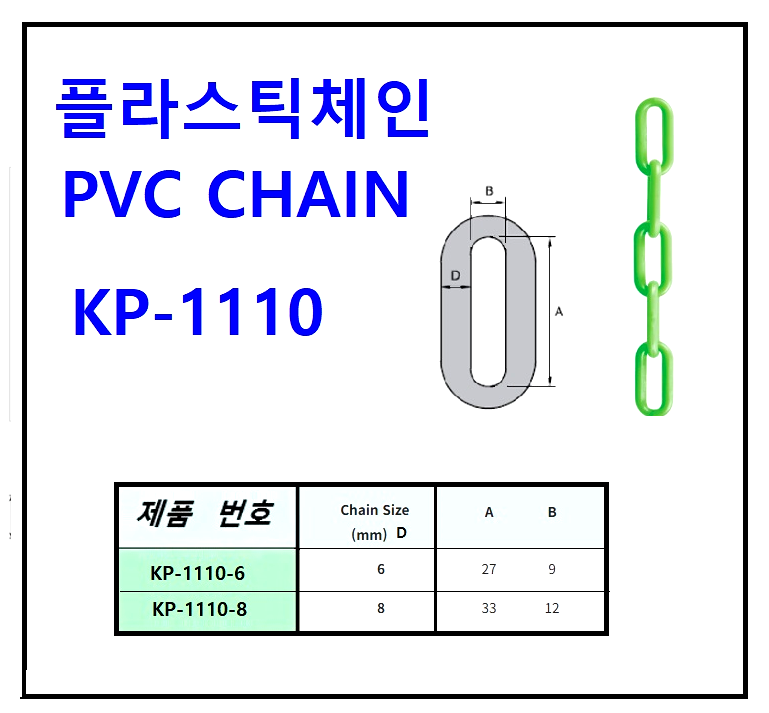

2-2. KP-1110 PVC 체인
제품 코드 : KP-1110
영문 이름 : PVC Chain
사용 용도 :
PVC 체인은 가볍고 내식성이 뛰어나며 다양한 색상으로
안전 구역 표시와 출입 통제 등 안내용으로 활용도가 높은 체인입니다.
특이 사항 :
· 가볍고 취급이 용이 금속 체인 대비 무게가 가벼워 설치와 이동이 간편합니다.
· 우수한 내식성 PVC 코팅 처리로 수분과 습기에 강해 녹 발생을 효과적으로 방지합니다.
· 외관 보호 및 안전성 강화 표면이 부드러워 손상 및 긁힘을 줄여 안전한 사용이 가능합니다.
· 다양한 색상 선택 가능 현장 구분, 안전 표시, 안내용으로 활용도가 높습니다.
· 경제적이고 실용적인 제품 합리적인 비용으로 간단한 차단·안내용에 적합합니다.
제품 도면 :
3. 주문 방법
구매방법은 스페이스 마린으로 직접 문의 하여 구매하시는 방법과
인터넷 쇼핑몰 (스토어팜, 쿠팡, 옥션/지마켓) 에서 구매하시는 방법이 있습니다.
물론 인터넷 쇼핑몰구매는 각각 제품을 찾아서 주문하셔야 합니다.
스페이스 마린으로 직접 구매를 원하시면 아래 연락처로 문의 주세요
