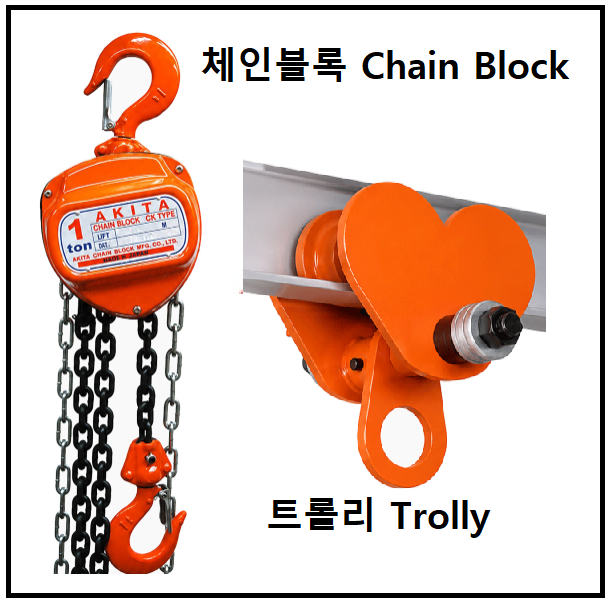

체인 블록 과 트롤리

도르래, 톱니바퀴, 쇠사슬 따위를 조합시켜 무거운 물건을 달아 올릴 수 있도록 한

기계입니다.

정식명칭은 체인 호이스트 China Hoist 이지만 보통 체인 블록 Chain Block 이라

칭하기도 합니다.

건물의 천장, 공간 따위에 부설된 레일 위를 전동기로 주행하는 작은 차량입니다.

흔히 공장에서 천장 크레인에 달려있는 바퀴를 말 합니다.

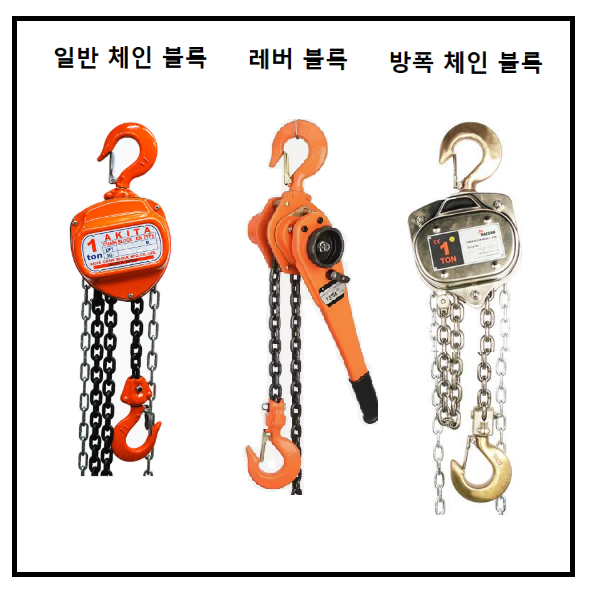

일반 체인으로 물건을 올리는 체인 블록 (Spur-Gear Chain Hoist) 과

레버가 달려 편한 레버 블록 (Link Chain Hand Lever Hoist) 와

스파크가 일어 나지 않는 방폭 체인 블록 (Non-Spark Chain Hoist) 가 있습니다.

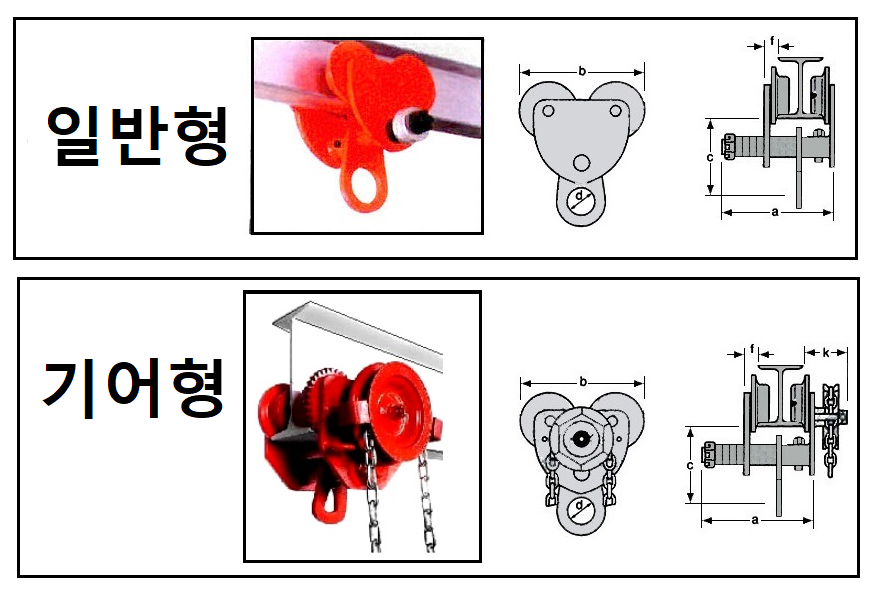

단순 바퀴로 되어 위치 이동을 끌어서 해야 하는 일반형 트롤리 (Plain Trolley) 와

기어로 위치이동을 할 수 있는 기어형 트롤리 (Geared Trolley) 입니다.

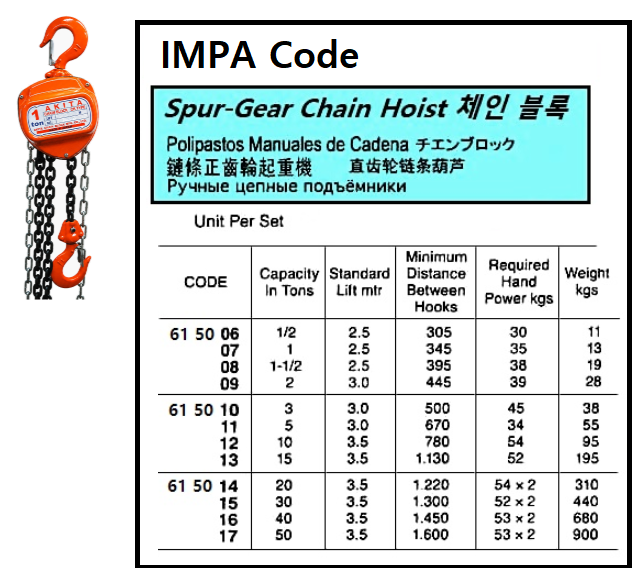

1-1. KP-5110 체인블록 (Supu Gear Chain Hoist)

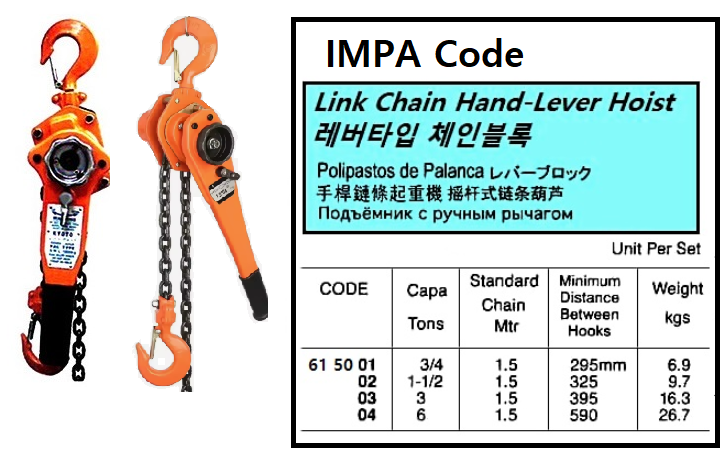

1-2. KP-5111 레버블록 (Link Chain Hand Lever Hoist)

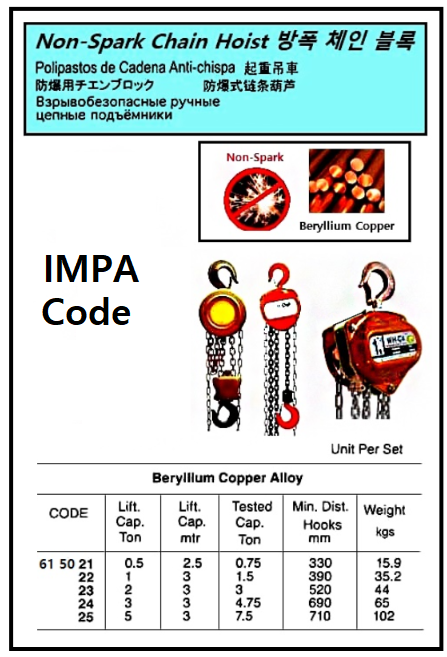

1-3. 방폭 체인 블록 (Non-Spark Chain Hoist)

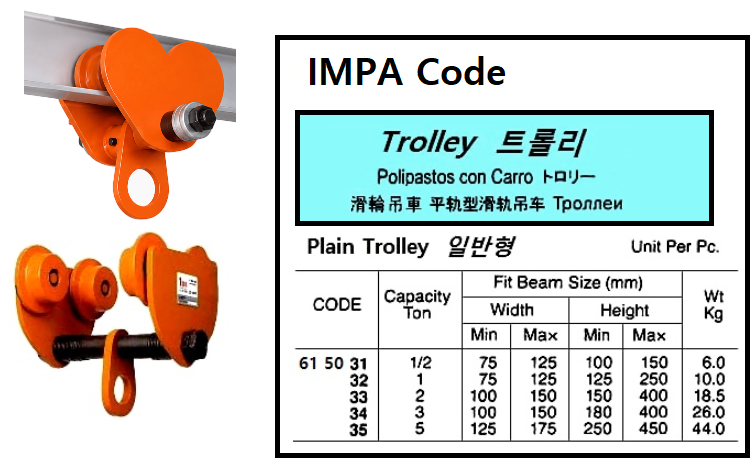

2-1. KP-5112 일반형 트롤리 (Plain Trolley)

2-2. KP-5113 기어형 트롤리 (Geared Trolley)

제품 설명 :

산업 현장에서 중량물을 수직으로 들어 올리거나 내릴 때 사용하는 가장 대표적인

수동식 양중 기기로 특히 CK TYPE은 기존 표준형 모델보다 내구성을 강화하고

중량을 경량화하여 전문적인 작업 현장에서 선호도가 높습니다.

제품코드 : KP-5110

영문 : CHAIN BLOCK CK TYPE

특징 :

– 고강도 합금강 로드 체인: 하중을 직접 지탱하는 로드 체인은 열처리된 고강도

합금강을 사용하여 마모에 강하고 인장 강도가 매우 높습니다.

– 이중 폴 브레이크 시스템 (Double Pawl Brake): 두 개의 폴(Pawl)이 맞물리는

이중 안전 브레이크 구조를 채택하여, 하물을 정지시켰을 때 미끄러짐 없이

안정적으로 고정합니다.

– 360도 회전 상하 훅: 단조 가공된 훅은 하중이 걸린 상태에서도 자유롭게 회전하여

체인의 꼬임을 방지하며, 안전 래치가 기본 장착되어 이탈을 막습니다.

– 정밀 기어 가공: 내부 유성 기어(Planetary Gear)가 정밀하게 맞물려 적은

힘으로도 무거운 물체를 부드럽게 들어 올릴 수 있습니다.

– 핸드 체인 가이드: 핸드 체인이 비스듬한 각도에서 당겨져도 이탈하거나 걸리지

않도록 설계되어 좁은 공간에서도 작업이 수월합니다.

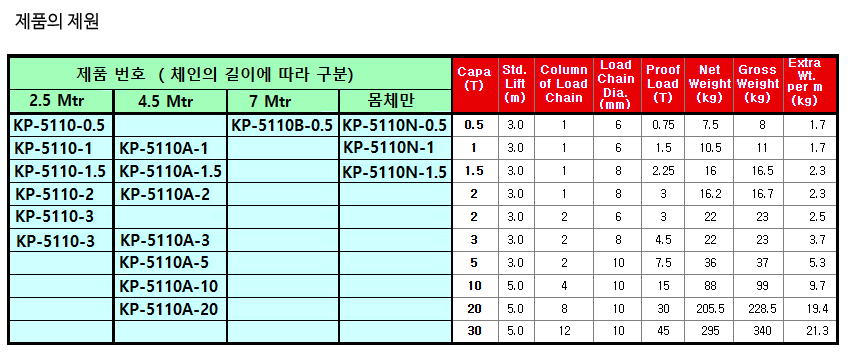

제품재원 :

제품 설명 :

좁은 공간에서 중량물을 들어 올리거나(양중), 당기고(견인), 위치를 고정(긴장)하는 데

사용하는 고성능 수동 기기입니다. YAL TYPE은 특히 경량화와 조작의 편의성에

점을 둔 모델로 알려져 있습니다.

제품코드 : KP-5111

영문 : LEVER HOIST YAL TYPE

특징 :

– 컴팩트한 바디: 알루미늄 합금이나 고강도 강판을 사용하여 본체 무게를 최소화했습니다.

덕분에 작업자가 한 손으로 휴대하거나 고소 작업 시 설치하기가 매우 용이합니다.

– 고강도 로드 체인: 열처리된 Grade 80(또는 그 이상)의 합금강 체인을 사용하여

내마모성과 인장 강도가 뛰어나며, 장기간 사용 시에도 신축이 적습니다.

– 360도 회전 훅: 상하단 훅은 단조 강철로 제작되어 강력하며, 360도 회전이 가능해

체인 꼬임 없이 어느 방향에서나 작업을 수행할 수 있습니다.

– 빠른 체인 조절: 무부하 상태(하중이 걸리지 않았을 때)에서 레버 조작 없이 체인을

손으로 자유롭게 당겨 길이를 조절할 수 있습니다. 이 기능은 작업 지점에

훅을 빠르게 걸 때 매우 효율적입니다.

– 적은 힘으로 고출력: 레버의 길이가 최적화되어 있어, 성인 남성이 한 손으로 조작해도

규격 하중을 충분히 들어 올릴 수 있도록 기어비가 설계되었습니다. 고무 그립이

적용되어 미끄럼 방지 효과도 탁월합니다.

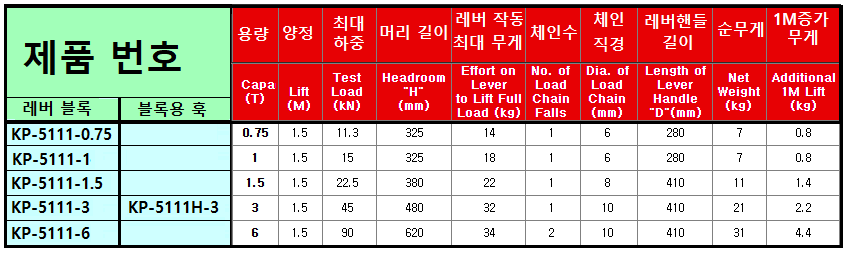

제품재원 :

제품 설명 :

체인블록이나 레버 호이스트 등을 I-빔(I-Beam) 하단에 매달아 수평으로 이동할 수

있게 해주는 주행 장치입니다. 전동식이나 기어식과 달리, 사용자가 매달린 화물을

손으로 직접 밀거나 당겨서 이동시키는 수동 푸시형(Push Type) 모델입니다.

제품코드 : KP-5112

영문 : PLAIN TROLLEY VIT-2 TYPE

특징 :

– 고강도 스틸 플레이트: 좌우 사이드 플레이트는 정밀 프레스 가공된 고강도

강판을 사용하여 하중에 의한 휘어짐이나 변형에 강합니다.

– 조절 가능한 스페이서(Spacer): 중심축의 와셔와 스페이서를 재배치함으로써

다양한 폭의 I-빔이나 H-빔 규격에 맞춰 손쉽게 설치할 수 있습니다.

– 특수 설계된 차륜(Wheels): 차륜의 트레드(Tread) 면이 경사지거나 평평한 빔

플랜지 모두에 밀착되도록 설계되어 주행이 안정적입니다.

– 탈락 방지 설계: 플레이트 끝부분이 빔 아래쪽을 감싸는 형태로 설계되어,

이동 중 트롤리가 빔에서 이탈하는 것을 방지하는 안전 가드 역할을 합니다.

– 심플한 구조: 복잡한 기어나 모터가 없어 구조가 단순하므로 고장이 거의 없고

유지보수가 매우 쉽습니다.

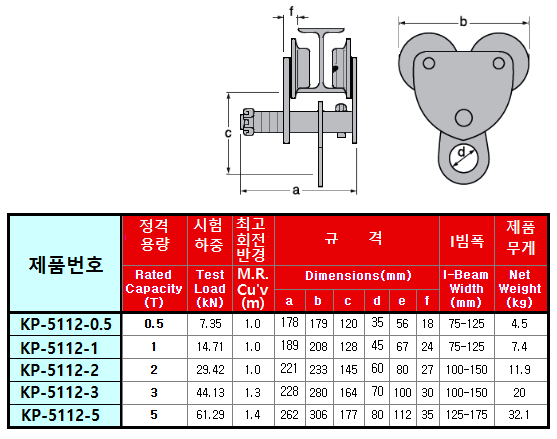

제품재원 :

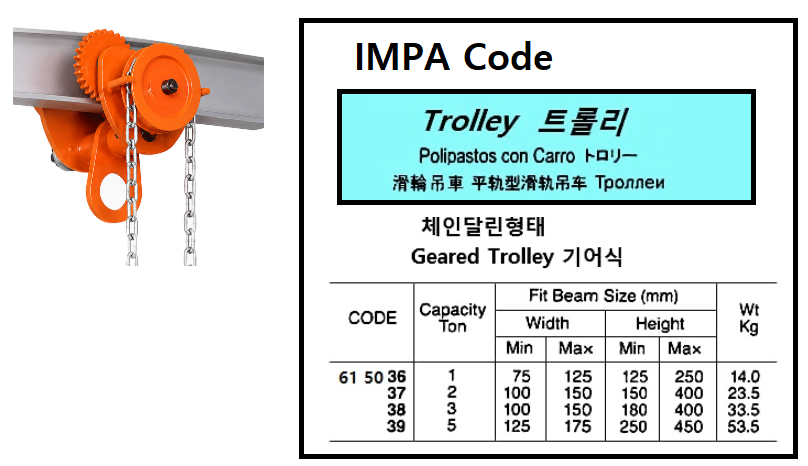

제품 설명 :

트롤리(기어형)은 일반형(VIT-2)과 달리 핸드 체인을 당겨서 기어를 구동시켜

이동하는 방식입니다. 화물을 직접 밀기 어려운 고소 작업이나, 중량물을 아주

미세하고 정밀하게 이동시켜야 하는 환경에 최적화된 모델입니다.

제품코드 : KP-5113

영문 : PLAIN TROLLEY VIT-3 TYPE(기어형)

특징 :

– 기어 구동 시스템 (Geared Drive): 사이드 플레이트 한쪽에 기어 뭉치와

핸드 체인 휠이 장착되어 있습니다. 체인을 당기면 기어가 회전하며

차륜을 굴리는 방식입니다.

– 핸드 체인 가이드: 핸드 체인이 휠에서 이탈하지 않도록 가이드가 감싸고 있어,

지면에서 체인을 비스듬히 당겨도 안정적으로 작동합니다.

– 조절형 스페이서 구조: 중앙 피봇 축의 와셔(Washer) 수를 조절하여 다양한

폭의 I-빔 및 H-빔 플랜지에 맞게 폭을 넓히거나 좁힐 수 있습니다.

– 고소 작업 유리: 작업자가 빔 높이까지 올라갈 필요 없이, 아래에서

핸드 체인만 당겨서 중량물을 이동시킬 수 있습니다.

– 이탈 방지 가드: 플레이트 하단에 일체형 가드가 설계되어 있어, 만에 하나

발생할 수 있는 차륜의 이탈이나 빔과의 충돌 사고를 방지합니다.

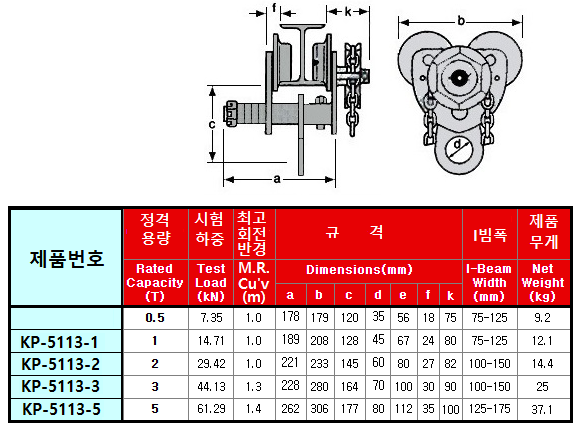

제품재원 :

각 제품은

네이버 스토어팜/ 옥션/쿠팡 에 올려 놓았습니다.

물론 제게 직접 문의하시면 수수료가 없으니 더 저렴해 집니다.

하지만 일부 회사에선 꼭 인터넷 구매를 해야만 하는 곳도 있어서

각 몰에 제품을 올려 놓았습니다.

아래 링크를 따라 가시면 됩니다.

가격은 스토어팜,쿠팡 < 옥션의 순서인데

할인행사에 따라 옥션이 제일 저렴해 지기도 합니다.

참조 바랍니다.
