선박 연결 갑판 의장품 (Ship Connecting Deck Equipment)

선박 연결 갑판 의장품 (Ship Connecting Deck Equipment) 이란

닷줄이나 육지나 옆의 선박과 연결하는 줄(홋줄, 계류삭 繫留索 ) 이나 체인을 인도하고 줄이나 체인이

닳거나 끊어지는 것을 막아주는 장치를 말합니다.

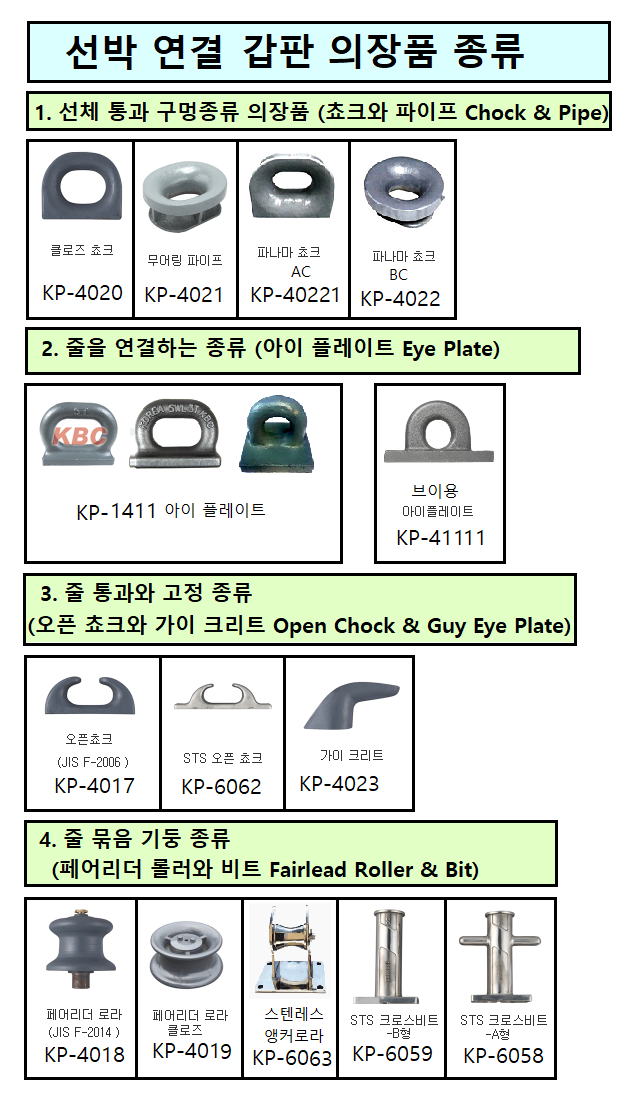

쵸크 (Chock) 나 크로스비트 (Cross Bit) 같은 제품을 이야기 합니다.

1-1. KP-4020 JIS 클로즈 쵸크 (JIS F-2005 Closed Chock)

1-2. KP-4021 JIS 무어링 파이프 (JIS F-2007 Mooring Pipe)

1-3. KP-40221 파나마 쵸크 AC (JIS F-2017 AC Panama Chock)

1-4. KP-4022 파나마 쵸크 BC (JIS F-2017 BC Panama Chock)

2-1. KP-4111 아이 플레이트 (Eye Plate)

2-2. KP-41111 브이용 아이 플레이트 (Cast Steel Eye Plate for Buoy)

3-1. KP-4017 JIS 오픈 쵸크 (JIS F-2006 Open Chock)

3-2. KP-6062 스테인레스 오픈 쵸크 (St.Steel Open Chock)

3-3. KP-4023 가이 클러트 (소뿔) (F-3416 Guy Cleat)

4-1. KP-4018 JIS 페어리드 로라 (JIS F-2014 Fairlead Roller)

4-2. KP-4019J JIS 페어리다 로라 클로즈 (JIS Fairlead Roller Close Ty)

4-3. KP-4019K JIS 페어리다 로라 클로즈 한국형 (Korea Close Fairlead Roller)

4-4. KP-6059 스테인레스 일자형 비트 (St.Steel B Ty Straight Bit)

4-5. KP-6058 스테인레스 십자형 비트 (St.Steel A Ty Cross Bit)

제품 설명 :

선박의 계류(Mooring) 시스템에서 로프를 통과시키는 폐쇄형 가이드 장치로

상부가 막혀 있어, 거친 해상 환경이나 급격한 인장 변화에도 로프가 이탈하지 않도록

설계된 안정성이 매우 높은 의장품입니다.

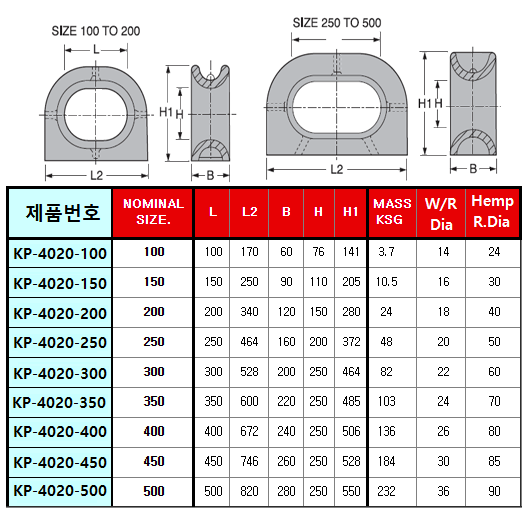

제품코드 : KP-4020

영문 : JIS F-2005 CLOSED CHOCKS DECK MOUNTING

특징 :

– Closed Type (폐쇄형): 타원형의 고리 형태로 상부가 완전히 막혀 있습니다.

로프를 위에서 내려놓을 수 없고, 로프의 끝단(Eye 부위)을 구멍 사이로

직접 통과시켜야 합니다.

– Deck Mounting (갑판 장착형): 본체 하부에 넓은 베이스(Base)가 있어

선박 갑판 위에 직접 용접하여 고정합니다.

– 로프 이탈 방지: 파도가 심하거나 조위 변화로 선박이 크게 흔들릴 때, 로프가

쵸크 밖으로 튀어 나가는 사고를 원천적으로 방지합니다.

– 다방면 하중 지지: 로프가 위쪽으로 당겨지는 상향 하중(Upward Lead)이

발생하는 위치에서도 안전하게 로프를 잡아줍니다.

– 내구성 및 매끄러운 곡면: 로프와의 마찰을 줄이기 위해 내부 표면이 정밀하게

가공되어 있어 로프의 손상을 최소화합니다.

제품재원 :

제품 설명 :

일본 공업 규격(JIS)에 따라 제작된 선박 계류용 장치로, 선박 외판에 설치되어

계류 로프(Mooring Line)가 통과하는 구멍 역할을 합니다.

로프의 마찰을 줄이고 선체를 보호하는 데 필수적인 의장품입니다.

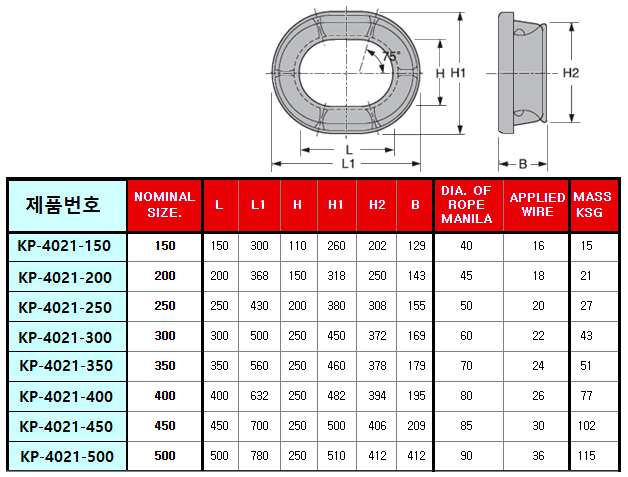

제품코드 : KP-4021

영문 : JIS F-2007 MOORING PIPES

특징 :

– 타원형 디자인: 로프가 다양한 각도에서 들어오더라도 마찰 부하를 분산시킬 수

있도록 매끄러운 타원형 곡선으로 설계되었습니다.

– 매립형 설치: 선체 외판(Shell Plating)에 구멍을 내고 용접하여 일체화시키는

구조로, 갑판 위 돌출을 최소화하여 공간 활용도를 높입니다.

– 곡률 반경 최적화: 로프가 꺾이는 부위의 반지름을 크게 설계하여, 고장력 로프

(와이어 또는 합성섬유 로프)의 손상과 피로 누적을 방지합니다.

– 선체 및 로프 보호: 날카로운 선체 모서리로부터 로프를 보호하고, 역으로 로프의

강한 장력이 선체 프레임에 직접 전달되어 외판이 변형되는 것을 막아줍니다.

– 규격 확인: 설치 시 통과할 로프의 최대 직경과 예상되는 인장 하중을 고려하여

적절한 JIS 번호(사이즈)를 선택해야 합니다.

제품재원 :

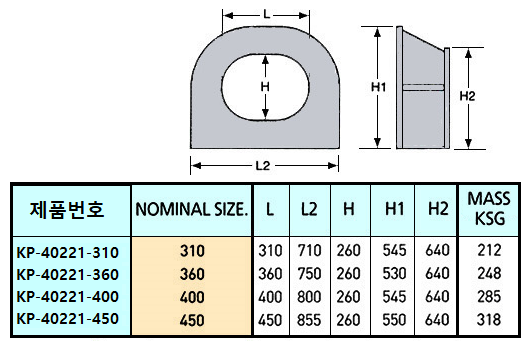

제품 설명 :

선박의 갑판(Deck) 위에 직접 용접하여 설치하는 방식의 계류용 가이드입니다.

파나마 운하 통과 시 필요한 강력한 견인력을 견디도록 설계된 표준 규격 제품으로

매립형인 BC 타입과 달리 갑판 위에 베이스가 노출되는 형태로, 설치가 비교적

직관적이고 견고합니다.

제품코드 : KP-40221

영문 : JIS F-2017 PANAMA CHOCKS AC

특징 :

– 갑판 거치형 (Deck Mounted): 초크 바닥면에 넓은 베이스 플레이트가 있어,

이를 갑판 구조물 위에 직접 용접합니다. 강한 인장 하중을 갑판 프레임으로

고르게 분산시킵니다.

– 폐쇄형 타원 구조: 운하 통과용 로프가 이탈하지 않도록 상부가 닫혀 있으며,

내부 곡면은 로프 마찰을 최소화하기 위해 매우 매끄럽게 가공되어 있습니다.

– 높은 베이스 설계: 로프가 선체 난간(Bulwark)에 걸리지 않고 원활하게

통과할 수 있도록 본체의 높이가 설계되어 있습니다.

– 설치 편의성: 선체 외벽을 절단할 필요 없이 갑판 위 적절한 위치에 보강재와

함께 용접하면 되므로, 신조선뿐만 아니라 기존 선박의 개조(Retrofit)

작업 시에도 유리합니다.

– 로프 가이드 최적화: 로프가 들어오고 나가는 각도가 큰 상황에서도

안정적으로 로프를 보호합니다.

제품재원 :

제품 설명 :

선박의 난간인 불워크(Bulwark)에 매립하여 설치하도록 설계된 계류용 가이드로써,

파나마 운하 통과 규정을 준수하면서도 갑판 위 공간을 효율적으로 활용할 수 있는

형태입니다.

제품코드 : KP-4022

영문 : JIS F-2017 PANAMA CHOCKS BC

특징 :

– 불워크 매립형 (Bulwark Mounted): 선체 외벽 난간(Bulwark)에 구멍을 내고

그 사이에 초크를 끼워 넣어 용접하는 방식입니다. 갑판 안쪽으로 튀어나오는

부분이 적어 작업 공간 확보에 유리합니다.

– 대칭형 타원 구조: 로프가 통과하는 구멍이 매끄러운 타원형으로 설계되어,

상하좌우 어느 방향에서 로프가 당겨지더라도 하중을 고르게 분산합니다.

– 라운드 립(Round Lip) 설계: 로프와 직접 닿는 입구 테두리 부분이 두껍고 둥글게

처리되어 있어, 고장력 로프(와이어, HMPE 등)의 마모를 최소화합니다.

– 강력한 결속력: 불워크 구조물과 일체화되어 용접되므로, 예인선이 선박을 강력하게

끌어당기는 하중을 안정적으로 견뎌냅니다.

– 로프 수명 연장: 입구 곡률 반지름이 크게 설계되어 로프가 급격하게 꺾이는 것을

방지합니다.

제품재원 :

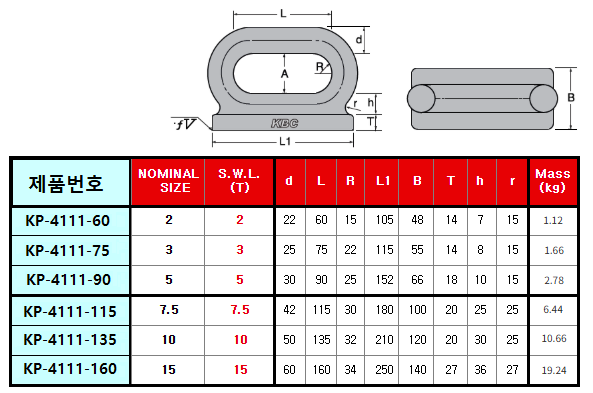

제품 설명 :

선박의 갑판, 격벽 또는 천장 등에 용접하여 로프, 샤클, 블록(도르래) 등을 연결할 수 있는

고정점을 제공하는 리깅 부속으로, 작지만 선체와 화물을 이어주는 매우 중요한

연결 고리 역할을 합니다.

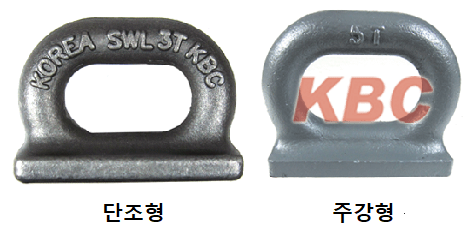

제품코드 : KP-4111

영문 : EYE PLATE

특징 :

– 일체형 플레이트: 평평한 바닥판(Plate)과 고리(Eye)가 결합된 형태입니다.

주로 두꺼운 강판을 정밀 절단하거나 단조하여 제작합니다.

– 용접 설계: 선체 구조물에 직접 강력하게 용접될 수 있도록 베이스 플레이트의

모서리가 경사 가공(Beveling)되어 있는 경우가 많습니다.

– 원형/타원형 구멍: 연결할 샤클의 핀이나 로프가 원활하게 통과할 수 있도록

구멍 내면이 매끄럽게 마감되어 있습니다.

– 강력한 고정력: 선체 프레임이나 보강재(Stiffener) 위에 직접 용접할 경우,

수십 톤 이상의 하중을 견디는 매우 견고한 고정점이 됩니다.

– 다양한 활용성: 화물 고정(Lashing)뿐만 아니라 장비 인양, 텐트/천막 설치,

파이프 지지 등 선내 거의 모든 구역에서 다목적으로 활용됩니다.

제품재원 :

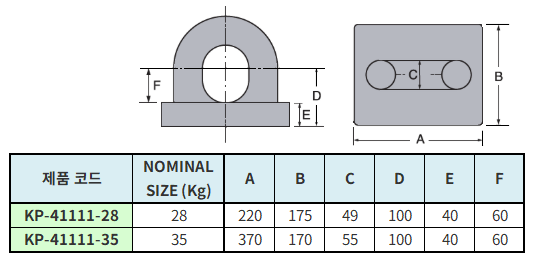

제품 설명 :

일반적인 아이플레이트보다 훨씬 크고 견고하게 설계된 중량물 인양 및 계류용

특수 부속입니다.

제품코드 : KP-41111

영문 : BUOY EYE PLATE

특징 :

– 해상 부이(Buoy) 계류: 바다 위에 떠 있는 부이의 하단이나 측면에 부착하여

앵커 체인을 연결하는 핵심 포인트로 사용됩니다.

– 대형 구조물 인양: 수십 톤 단위의 블록이나 해상 구조물을 크레인으로 들어 올릴 때

와이어 로프를 거는 인양 고리(Lifting Lug) 역할을 합니다.

– 선박 의장: 대형 선박의 갑판 위에서 중량 화물을 래싱(Lashing)하거나 견인할 때

사용됩니다.

– 접 품질: 제품 자체의 중량이 최대 35kg에 달하는 대형 부속이므로, 설치 시

Full Penetration Welding(완전 용입 용접)이 권장됩니다.

– 부식 관리: 부이용으로 사용될 경우 상시 해수에 노출되므로, 적절한 방청 도장

또는 아연 도금 상태를 상시 점검해야 합니다.

제품재원 :

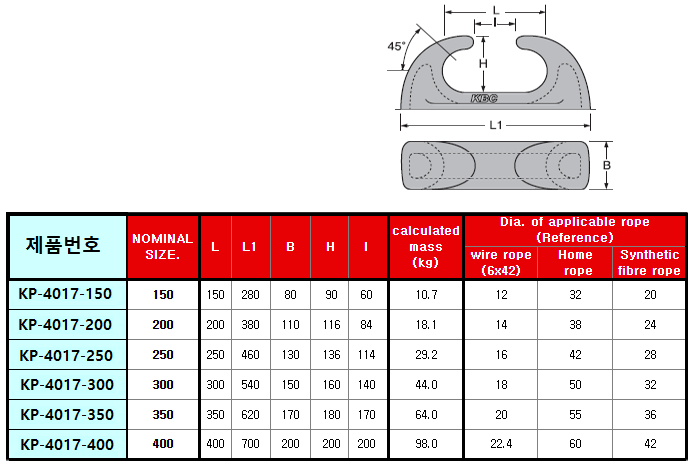

제품 설명 :

선박의 갑판이나 불워크(Bulwark)에 설치되어 계류 로프(Mooring Line)를

통과시키는 가이드 역할을 하는 의장품입니다. 로프의 마찰을 최소화하고

방향을 유도하는 데 최적화되어 있습니다.

제품코드 : KP-4017

영문 : JIS F-2006 OPEN CHOCK

특징 :

– Open Type (개방형): 상부가 트여 있는 형태로, 로프를 끝에서부터 끼워 넣을

필요 없이 위에서 바로 내려놓을 수 있어 작업 속도가 매우 빠르고 편리합니다.

– 유선형 설계: 로프와 닿는 내부 곡면이 부드럽게 설계되어, 로프가 꺾이거나

쓸리는 현상을 줄여 수명을 연장해 줍니다.

– 로프 가이드: 계류 시 로프가 선체 구조물에 직접 닿아 쓸리는 것을 방지하고,

윈치(Winch)에서 부두의 비트(Bollard)까지 최적의 각도로 연결되도록 돕습니다.

– 신속한 탈착: 비상시나 긴급 계류 작업 시 로프를 위로 바로 들어 올려 제거할 수

있다는 점이 폐쇄형(Closed Chock)과의 가장 큰 차별점입니다..

– 강력한 하중 지지: 작아 보이지만 설계된 사용 하중 범위 내에서 로프의 강한

장력을 충분히 버틸 수 있도록 보강 설계가 되어 있습니다.

제품재원 :

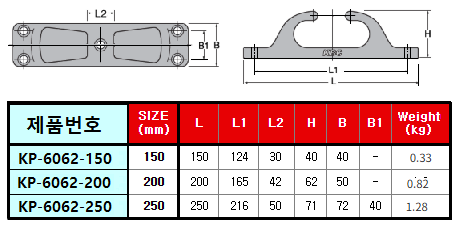

제품 설명 :

주로 선박의 갑판 가장자리에 설치되어 밧줄(계류삭)의 방향을 안내하고

마찰로부터 로프를 보호하는 역할을 합니다.

제품코드 : KP-6062

영문 : STAINLESS FAIR LEADER

특징 :

– 오픈형 가이드: 상단이 뚫려 있는 ‘U’자형 또는 오픈 쵸크 형태로 제작되어,

로프의 끝부분을 끼울 필요 없이 위에서 바로 걸거나 뺄 수 있어 긴급한

계류 작업 시 매우 편리합니다.

– 부드러운 곡선 설계: 로프가 닿는 모든 면이 매끄러운 곡선으로 처리되어 있어,

강한 장력이 작용할 때 로프가 쓸리거나 파손되는 것을 방지합니다.

– 안정적인 베이스: 하단 베이스가 넓고 볼트 체결 구멍이 양 끝에 배치되어 있어,

선체 갑판에 단단히 고정되어 강한 인장력을 견딜 수 있습니다.

– 로프 경로 안내: 선박을 부두에 고정할 때 로프가 선체의 날카로운 모서리에

닿지 않도록 경로를 잡아주는 역할을 합니다.

– 마찰 저항 감소: 로프가 부드러운 스테인리스 표면 위로 미끄러지게 하여

계류삭의 수명을 연장시킵니다.

제품재원 :

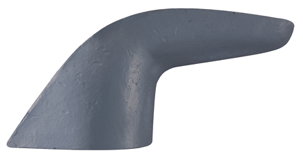

제품 설명 :

주로 선박의 데크나 마스트 등에 설치되어 로프를 빠르게 감아 고정하는 데 사용되는

계류 및 리깅용 부속으로 ‘가이(Guy)’라는 명칭에서 알 수 있듯이,

붐(Boom)이나 마스트를 지지하는 보조 로프(Guy line)를 고정하는 데

최적화된 소형 클리트입니다.

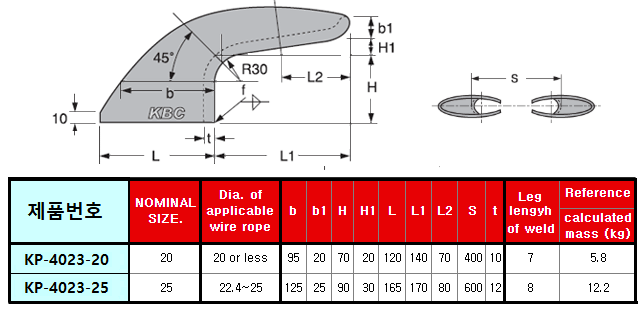

제품코드 : KP-4023

영문 : F-3416 GUY CLEAT

특징 :

– 뿔형 디자인: 로프를 8자 모양으로 교차하여 감기 좋게 양옆으로 뿔이 돌출된

형태입니다.

– 콤팩트한 베이스: 좁은 공간이나 파이프 구조물(마스트, 난간) 등에 부착하기

쉽도록 베이스가 작고 단단하게 설계되었습니다.

– 매끄러운 표면: 로프의 쓸림 현상을 방지하고 마찰에 의한 로프 손상을 줄이기

위해 전체적으로 둥글고 매끄러운 곡선미를 가집니다.

– 신속한 결속 및 해제: 별도의 매듭 없이 로프를 몇 번 감는 것만으로도 강력한

고정력을 얻을 수 있으며, 해제 시에도 로프를 풀기만 하면 되어 매우 빠릅니다.

– 높은 내구성: 단순한 구조 덕분에 파손 위험이 적고, 극한의 기상 조건에서도

성능을 유지합니다.

제품재원 :

제품 설명 :

선박의 계류 로프(Mooring Line)가 통과할 때 마찰을 최소화하고 로프의 방향을

부드럽게 전환해 주는 회전식 가이드 장치입니다. 고정형 쵸크(Chock)와 달리

롤러가 회전하므로 로프의 마모를 획기적으로 줄여줍니다.

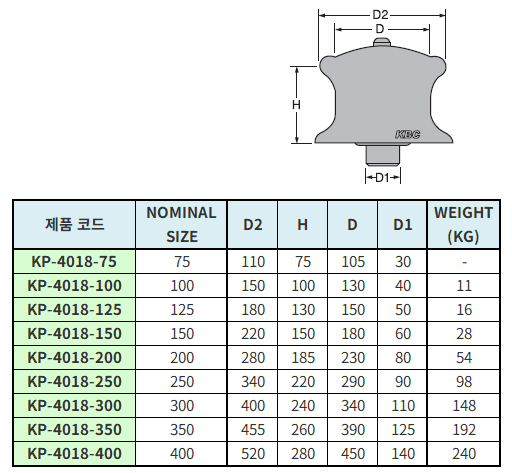

제품코드 : KP-4018

영문 : JIS F-2014 FAIRLEAD ROLLER

특징 :

– 마찰 저항 감소: 로프가 고정된 모서리를 훑고 지나가지 않고 회전하는 롤러

위를 지나가므로, 계류 시 발생하는 소음이 적고 로프의 발열 및 손상을 방지합니다.

– 방향 전환 용이: 윈치(Winch)에서 나오는 로프를 부두의 비트(Bollard) 방향으로

꺾어줄 때, 최소한의 힘으로 매끄러운 유도가 가능합니다.

– 내구성: JIS 표준에 따른 엄격한 강도 테스트를 거쳐 제작되므로, 대형 선박의

강한 인장력에도 변형이 적습니다.

– 회전 상태 확인: 로프 없이 손으로 돌렸을 때 걸림 없이 부드럽게 회전해야 하며,

유격이 과도하게 발생했는지 확인합니다.

– 롤러 표면 검사: 로프에 의해 파인 홈이나 날카로운 찍힘이 있는지 확인하고,

필요시 연마 작업을 수행합니다.

제품재원 :

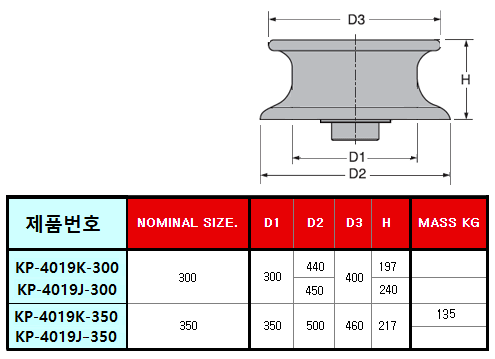

제품 설명 :

선박의 계류 로프(Mooring Line)가 통과할 때 마찰을 최소화하고 로프의 방향을 부드럽게

전환해 주는 회전식 가이드 장치입니다. 고정형 쵸크(Chock)와 달리 롤러가 회전하므로

로프의 마모를 획기적으로 줄여줍니다.

제품코드 : KP-4019

영문 : JIS F-2014 FAIRLEAD ROLLER(KOR)

특징 :

– 마찰 저항 감소: 로프가 고정된 모서리를 훑고 지나가지 않고 회전하는 롤러 위를

지나가므로, 계류 시 발생하는 소음이 적고 로프의 발열 및 손상을 방지합니다.

– 방향 전환 용이: 윈치(Winch)에서 나오는 로프를 부두의 비트(Bollard) 방향으로

꺾어줄 때, 최소한의 힘으로 매끄러운 유도가 가능합니다.

– 내구성: JIS 표준에 따른 엄격한 강도 테스트를 거쳐 제작되므로, 대형 선박의

강한 인장력에도 변형이 적습니다.

– 회전 상태 확인: 로프 없이 손으로 돌렸을 때 걸림 없이 부드럽게 회전해야 하며,

유격이 과도하게 발생했는지 확인합니다.

– 롤러 표면 검사: 로프에 의해 파인 홈이나 날카로운 찍힘이 있는지 확인하고,

필요시 연마 작업을 수행합니다.

제품재원 :

제품 설명 :

선박 갑판에 설치되어 정박 시 계류 로프를 견고하게 고정하는 역할을 하며, A타입

(십자형)과 달리 단일 기둥(Single Post) 형태인 것이 특징입니다.

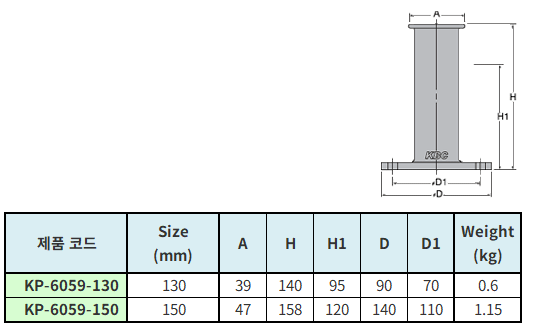

제품코드 : KP-6059

영문 : STAINLESS CROSS BIT B TYPE

특징 :

– 수직 원통 구조: 수평 바가 없는 깔끔한 기둥 형태로, 로프를 기둥 주위로 감아

고정하는 방식에 최적화되어 있습니다.

– 상단 걸림 턱(Lip): 기둥 최상단이 본체보다 넓게 설계되어 있어, 강한 파도나

조류로 인해 장력이 발생해도 로프가 위로 미끄러져 이탈하는 것을 방지합니다.

– 안정적인 사각 베이스: 하단의 넓은 베이스 플레이트가 갑판과의 접촉 면적을

넓혀주어, 인장 하중을 분산시키고 체결 강도를 극대화합니다.

– 계류(Mooring) 지지: 부두나 다른 선박과 연결된 로프를 지탱하는 든든한

포스트 역할을 합니다.

– 공간 효율성: A타입에 비해 차지하는 면적이 적어 갑판 공간이 협소한 소형

보트나 요트에서 가이드 비트로 활용하기 좋습니다.

제품재원 :

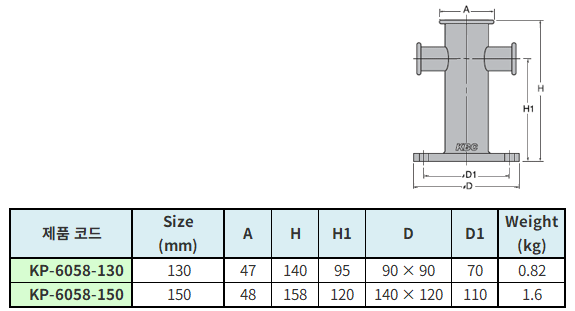

제품 설명 :

선박의 계류(Mooring) 시 로프를 단단히 고정하기 위해 갑판 위에 설치하는

필수적인 하드웨어입니다.

제품코드 : KP-6058

영문 : STAINLESS CROSS BIT A TYPE

특징 :

– 십자형 구조: 수직 기둥에 수평 바(Bar)가 관통된 형태로, 로프를 여러 번

교차하여 감기에 최적화된 설계입니다.

– 상단 걸림 턱: 수직 기둥 상단에 약간 돌출된 턱이 있어, 장력이 강하게 작용해도

로프가 위로 빠져나가는 것을 방지합니다.

– 일체형 베이스: 하단의 베이스 플레이트와 본체가 견고하게 연결되어 있어, 대형

선박의 강한 인장력에도 변형 없이 버틸 수 있습니다.

– 확실한 계류 고정: 부두에 정박할 때 로프를 ‘8’자 모양으로 감아 선박을 단단히

고정하는 지지대 역할을 합니다.

– 장력 분산: 십자 모양의 수평 바가 하중을 분산시켜 주며, 필요에 따라 여러 개의

로프를 동시에 거는 것도 가능합니다.

제품재원 :
