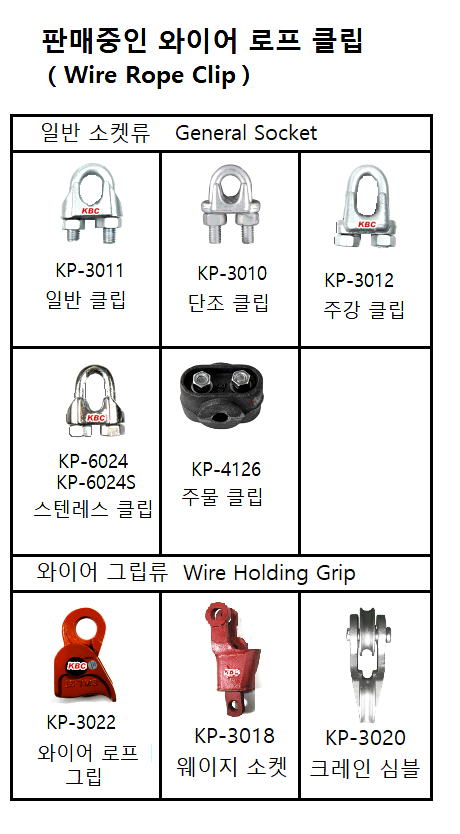

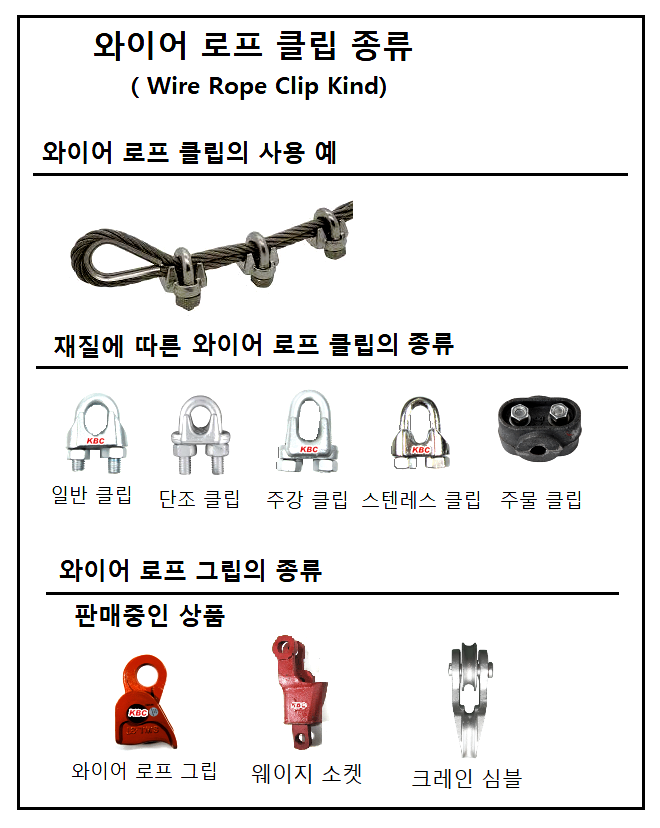

와이어 로프 클립 (Wire Rope Clip)

와이어 로프 클립 (Wire Rope Clip)은 거의 모양이 같습니다.

다만 재질에 따라 일반/ 단조/ 주강/ 스텐레스/ 주물의 제품이 있습니다.

또한 약간 다른 모양의 제품으로 와이어 로프를 꽉 잡아 주는 역할을 하는

와이어 로프 그립이 있습니다.

1-1. KP-3011 일반 클립

1-2. KP-3010 단조 클립

1-3. KP-3012 주강 클립

1-4. KP-4126 주물 클립

2-1. KP-6024 SUS304 클립

2-2. KP-6024S SUS316 클립

3-1. KP-3022 와이어로프 그립 (Wire Rope Grip)

3-2. KP-3018 웨이지 소켓 (Wedge Socket)

3-3. KP-3020 크레인 팬던트 소켓 (Crain Pendant Socket)

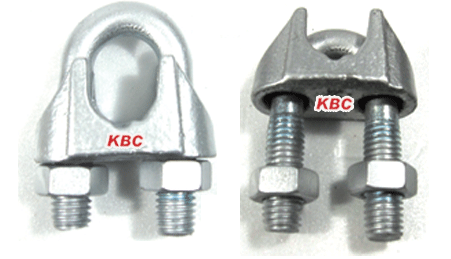

제품 설명 :

주로 주물(Casting) 방식으로 제작되어 ‘주물 클립’이라고도 불리며,

강도가 매우 높은 단조 제품과 달리, 가벼운 하중이나 임시적인 고정 작업에

경제적으로 사용할 수 있는 제품입니다.

제품코드 : KP-3011

영문 : U.S TYPE GALV MALLEABLE WIRE ROPE CLIP

특징 :

– 우수한 경제성: 제작 공정이 단순하여 단조 클립에 비해 가격이 매우

저렴합니다. 대량의 클립이 필요한 소규모 작업에서 비용 절감 효과가 큽니다.

– 취급 용이성: 구조가 단순하고 가벼워 전문적인 장비 없이 스패너나 렌치만으로도

간편하게 설치할 수 있습니다.

– 미려한 외관: 표면이 깨끗하여 인테리어 소품이나 노출되는 가설물에 사용해도

이질감이 적습니다.

– 리프팅 용도 사용 금지: 주물 재질은 내부 기포가 있을 수 있고 충격에 약해

부러질 위험이 있습니다. 사람이 다니는 머리 위로 물건을 들어 올리는

인양 작업(Lifting)에는 절대 사용해서는 안 됩니다.

– 부식 주의: 전기 아연 도금은 용융 아연 도금에 비해 도금층이 얇습니다.

상시 비를 맞거나 습한 실외, 해안가에서는 녹이 빨리 발생할 수 있으므로

주기적인 점검이 필요합니다.

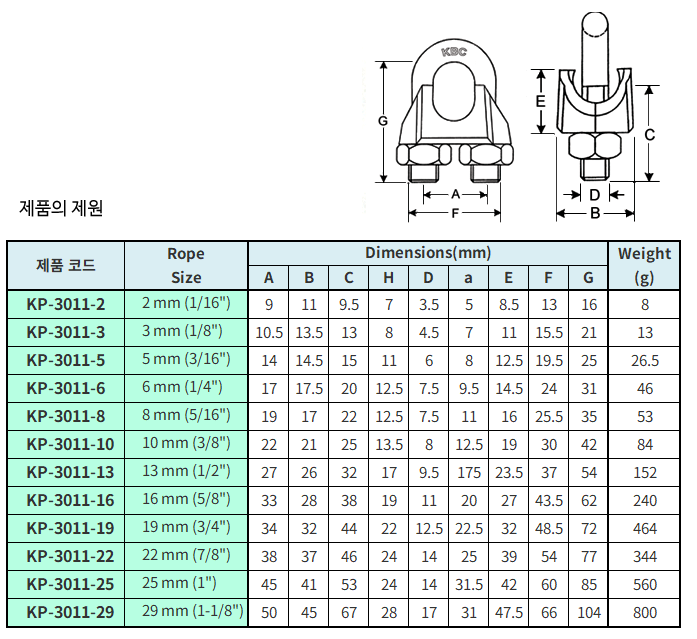

제품재원 :

제품 설명 :

두 개의 와이어를 연결할 때 사용하는 체결 부속입니다. 일반 주물 제품에 비해

금속을 두드려 만든 단조(Forging) 공법을 사용하여 충격과 하중에 견디는

힘이 월등히 뛰어납니다.

제품코드 : KP-3010

영문 : FORGED WIRE ROPE CLIP

특징 :

– 구성 요소: ‘U’자형 볼트(U-Bolt), 단조 몸체(Saddle), 그리고 두 개의

너트로 구성됩니다.

– 단조 새들(Saddle): 하중을 직접 받는 몸체 부분이 단조로 제작되어

내부 조직이 치밀합니다. 이는 와이어로프를 꽉 죄었을 때 몸체가 깨지거나

변형되는 것을 방지합니다.

– 미끄럼 방지 홈: 새들 내부에는 와이어로프의 꼬임 모양에 맞춘 홈이 파여 있어,

로프가 미끄러지지 않도록 강력한 마찰력을 제공합니다.

– 높은 안전율: 주물 제품보다 인장 강도가 높고 충격 흡수력이 좋아, 안전이

중시되는 산업 현장 및 리프팅 보조 작업에 필수적으로 사용됩니다.

– 사후 점검: 설치 직후 하중을 한 번 가하면 와이어가 가늘어지면서 너트가

느슨해질 수 있습니다. 반드시 첫 하중 인가 후 너트를 다시 한번

조여주는(Retightening) 과정이 필요합니다.

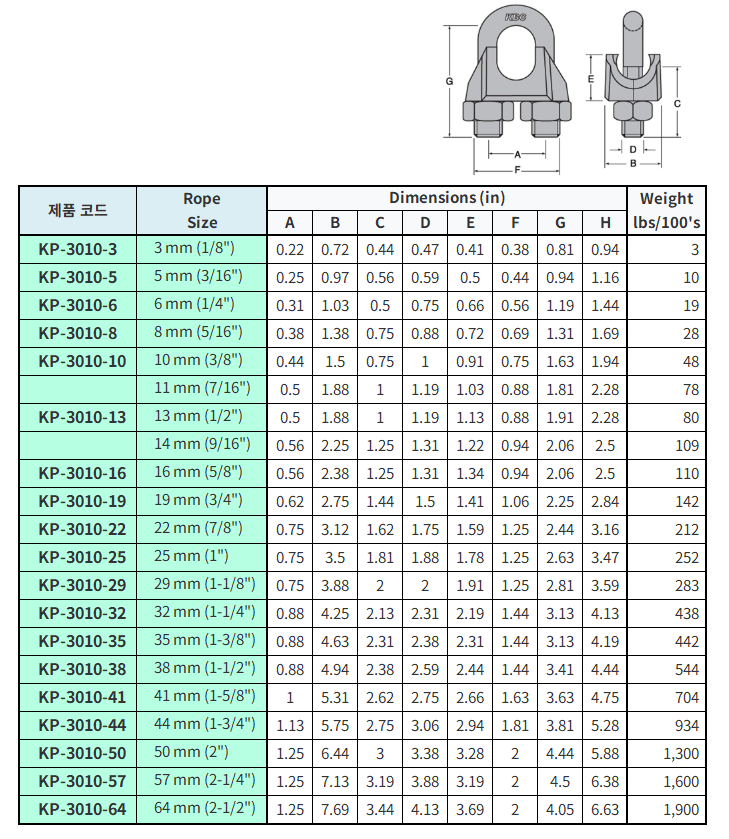

제품재원 :

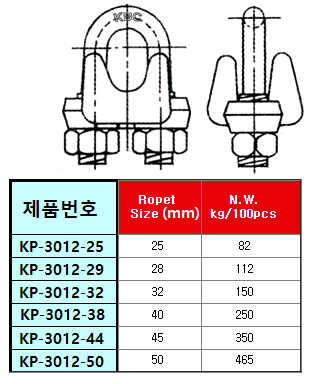

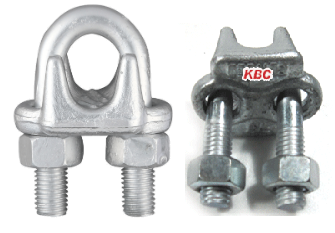

제품 설명 :

탄소강 주강품(Cast Steel)을 재질로 하여 제작된 제품으로 일반적인

가연성 주철(Malleable) 클립보다는 강도가 높고, 단조(Forged) 클립의 높은

신뢰성에 근접하는 성능을 내기 위해 설계된 중간 등급 이상의 제품입니다.

제품코드 : KP-3012

영문 : WIRE ROPE CLIP TYPE A

특징 :

– 주강(Cast Steel) 재질: 쇳물을 틀에 부어 만드는 주조 방식은 동일하지만,

재질 자체가 일반 주철보다 탄소 함량이 낮고 강도가 높은 ‘주강’을 사용하여

인성과 내충격성을 보완했습니다.

– 견고한 새들(Saddle): 하중을 지지하는 새들 부분이 일반 주물 제품보다

두껍고 튼튼하게 설계되어 와이어로프를 더욱 강력하게 압착할 수 있습니다.

– 설치 방향 엄수: 모든 클립과 마찬가지로 새들(Saddle)은 힘을 받는 쪽(Live End),

U-볼트는 힘을 받지 않는 짧은 쪽(Dead End)으로 향하게 설치해야

체결 효율이 극대화됩니다.

– 너트 조임 점검: 주강 제품은 단조보다 미세하게 표면이 거칠 수 있으므로,

초기 설치 후 하중을 가한 뒤 너트가 느슨해졌는지 반드시

재조임(Retightening) 작업을 수행해야 합니다.

– 단조 제품과의 구분: 극한의 안전이 요구되는 ‘인명 구조용’이나 ‘초중량물

메인 리프팅’에는 주강보다는 검증된 단조(Forged) 클립을

사용하는 것이 표준입니다.

제품재원 :

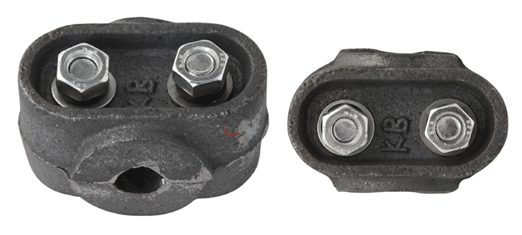

제품 설명 :

리깅 및 해역 작업에서 와이어 로프의 끝단을 고리(Eye) 모양으로 만들거나,

두 개의 와이어를 하나로 결합할 때 사용하는 가장 대중적인 체결 부속입니다.

제품코드 : KP-4126

영문 : IRON CLIP

특징 :

– 견고한 주물 바디: 클립의 몸체(Saddle)가 주물 공법으로 제작되어 와이어

로프를 넓은 면적으로 압착하며 결속력을 유지합니다.

– 이중 너트 체결 구조: 상단에 두 개의 볼트와 너트가 배치되어 있어,

와이어 양쪽에 균일한 압력을 가해 단단히 고정할 수 있습니다.

– 미끄럼 방지 홈: 바디 안쪽에는 와이어 로프와의 밀착력을 높이고 미끄러짐을

방지하기 위한 정밀한 홈이 설계되어 있습니다.

– 우수한 현장 효율성: 대형 압착기나 특수 장비 없이 스패너나 렌치 등 기본

공구만으로도 로프를 즉석에서 결합할 수 있습니다.

– 재사용 가능: 제품의 상태(볼트 나사산 및 바디 균열 여부)가 양호하다면

분리 후 다른 작업에 다시 사용할 수 있어 경제적입니다.

제품재원 :

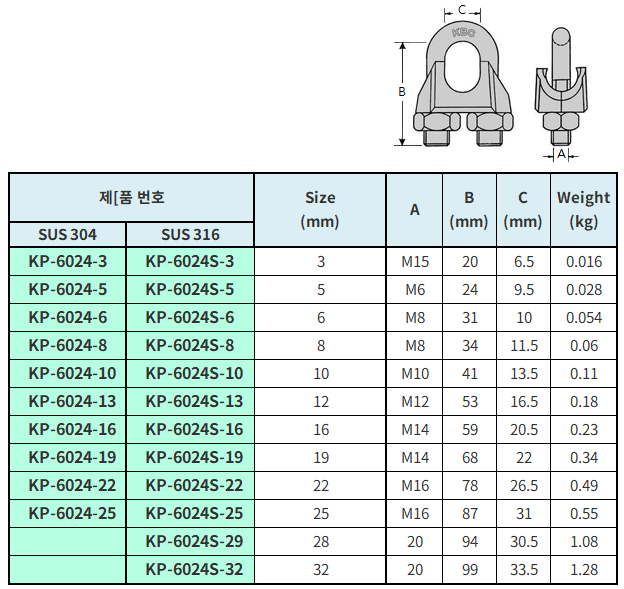

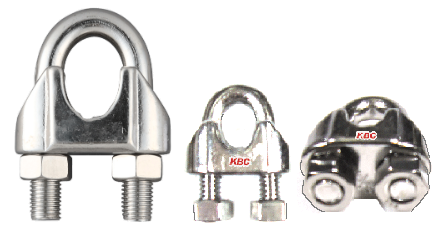

제품 설명 :

와이어 로프의 끝부분을 U자 형태로 굽혀 고리(Eye)를 만들거나, 두 개의 와이어를

서로 연결하여 고정할 때 사용하는 체결 부품입니다.

제품코드 : KP-6024 , 6024A

영문 : STAINLESS WIRE ROPE CLIP

특징 :

– U-Bolt (U자 볼트): 와이어를 감싸 하중을 전달하는 핵심 축입니다.

– Saddle (새들/몸체): 와이어 로프의 하중을 받는 면으로, 내부에 로프가

미끄러지지 않도록 홈이 파여 있습니다.

– Nut (너트): 새들과 U-Bolt를 강하게 압착하여 로프를 고정합니다.

– 현장 조립 편의성: 전용 유압 압착기(Swaging Machine)가 없는 현장에서도

스패너나 렌치만 있으면 즉시 와이어 고리를 만들 수 있어 유지보수 및

긴급 복구에 탁월합니다.

– 재사용 가능: 와이어의 길이를 조절해야 하거나 위치를 변경해야 할 때,

너트만 풀면 클립을 분리하여 재사용할 수 있어 경제적입니다.

제품재원 :

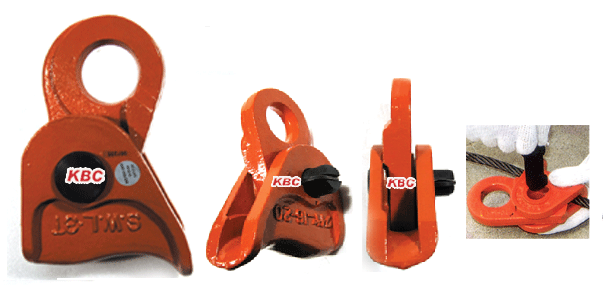

제품 설명 :

현장에서 ‘와이어 집게’ 또는 ‘와이어 풀러(Puller)’라고도 부르며, 와이어를

꽉 물어서 당길 때 사용하는 제품으로 와이어 인장 및 견인용 보조 도구입니다.

제품코드 : KP-3022

영문 : WIRE ROPE GRIP

특징 :

– 자가 잠금(Self-Locking) 구조: 와이어를 본체 사이에 끼운 후 당기면,

하중이 가해질수록 내부 캠(Cam)이나 조(Jaw)가 와이어를 더욱

강력하게 압착하는 방식입니다.

– 편리한 개폐: 이미지 왼쪽 하단의 사진처럼 장갑을 낀 손으로도 쉽게 와이어를

넣고 뺄 수 있도록 설계되어 작업 효율이 높습니다.

– 대형 아이(Eye) 홀: 견인기(레버 블록 등)의 후크를 직접 걸 수 있는 튼튼한

고리 부분이 일체형으로 제작되었습니다.

– 와이어 손상 최소화: 와이어를 넓은 면적으로 압착하여 소선(Wire strand)이

뭉개지는 것을 방지하면서도 강력한 슬립 방지 기능을 제공합니다.

– 내구성: 이미지 우측 상단 제품 사진에서 볼 수 있듯이 고강도 합금강 재질에

눈에 띄는 오렌지색 도장 처리가 되어 있어 현장에서 식별이 쉽고 부식에 강합니다.

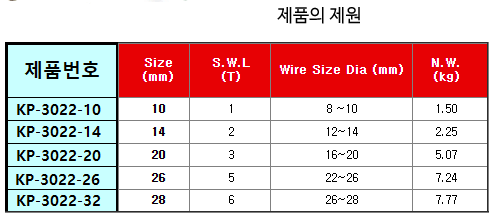

제품재원 :

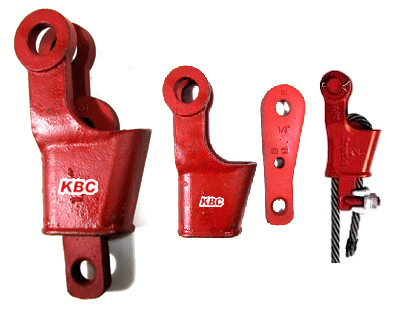

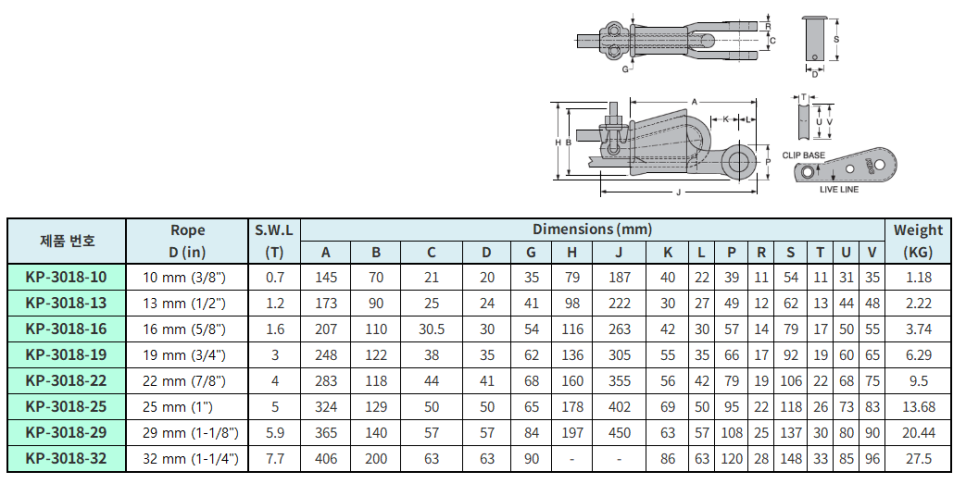

제품 설명 :

와이어로프의 끝단을 고정하기 위해 현장에서 가장 빠르고 간편하게 사용할 수 있는

단말 처리 부속으로 별도의 압착 장비 없이 ‘쐐기(Wedge)’의 원리를

이용해 와이어를 고정하는 것이 핵심입니다.

제품코드 : KP-3018

영문 : WEDGE SOCKET

특징 :

– 소켓 본체(Body): 와이어와 쐐기가 들어가는 테이퍼(Taper)진 구멍이 있는

본체입니다.

– 웨지(Wedge, 쐐기): 와이어로프를 본체 벽면으로 밀착시키는 삼각형 형태의

부속입니다. 하중이 걸릴수록 쐐기가 안쪽으로 더 깊숙이 박히며 결속력이

강해집니다.

– 핀 및 볼트: 소켓을 크레인 붐이나 구조물에 연결하기 위한 고정 핀과

이탈 방지용 분할핀으로 구성됩니다.

– 현장 설치 및 교체 용이: 유압 압착기나 가열 장비 없이 망치와 간단한

도구만으로 와이어 단말 처리가 가능합니다. 와이어 교체가 빈번한

건설 기계에 최적화되어 있습니다.

– 높은 효율성: 올바르게 설치했을 때 와이어로프 본체 파단 강도의

약 80% 수준의 효율을 낼 수 있습니다.

제품재원 :

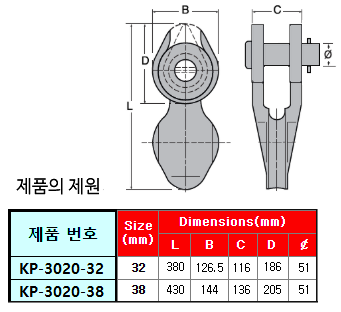

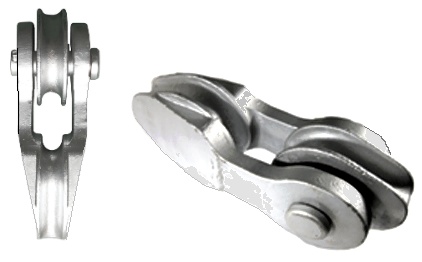

제품 설명 :

크레인의 붐(Boom)을 지지하거나 고정하는 와이어로프의 끝단에 사용하는

고성능 단말 처리 부속입니다.

제품코드 : KP-3020

영문 : CREANE PENDANT SOCKET

특징 :

– 극대화된 결속 효율: 스펠터링 방식을 사용하므로 와이어로프 본체

파단 강도의 100%를 그대로 유지할 수 있는 가장 신뢰도

높은 방식입니다.

– 고하중 지지력: 크레인의 자중과 작업 하중을 버티는 펜던트 로프용으로

설계되어 내구성 및 인장 강도가 매우 높습니다.

– 변형 및 피로 저항: 단조 또는 고강도 주강으로 제작되어 장기간 진동이나

반복적인 인장력이 가해지는 크레인 환경에서도 변형이 적습니다.

– 가열 및 개조 금지: 제품을 임의로 개조하거나 열처리를 가하는 행위,

가열 연마 등은 금속 조직을 약화시켜 대형 사고의 원인이 되므로

절대 엄금합니다.

– 정기 점검: 핀의 마모 상태와 분할핀 체결 여부, 소켓 본체의

균열 여부를 상시 점검해야 합니다.

제품재원 :

각 제품은

네이버 스토어팜/ 옥션/쿠팡 에 올려 놓았습니다.

물론 제게 직접 문의하시면 수수료가 없으니 더 저렴해 집니다.

하지만 일부 회사에선 꼭 인터넷 구매를 해야만 하는 곳도 있어서

각 몰에 제품을 올려 놓았습니다.

아래 링크를 따라 가시면 됩니다.

가격은 스토어팜,쿠팡 < 옥션의 순서인데

할인행사에 따라 옥션이 제일 저렴해 지기도 합니다.

참조 바랍니다.
