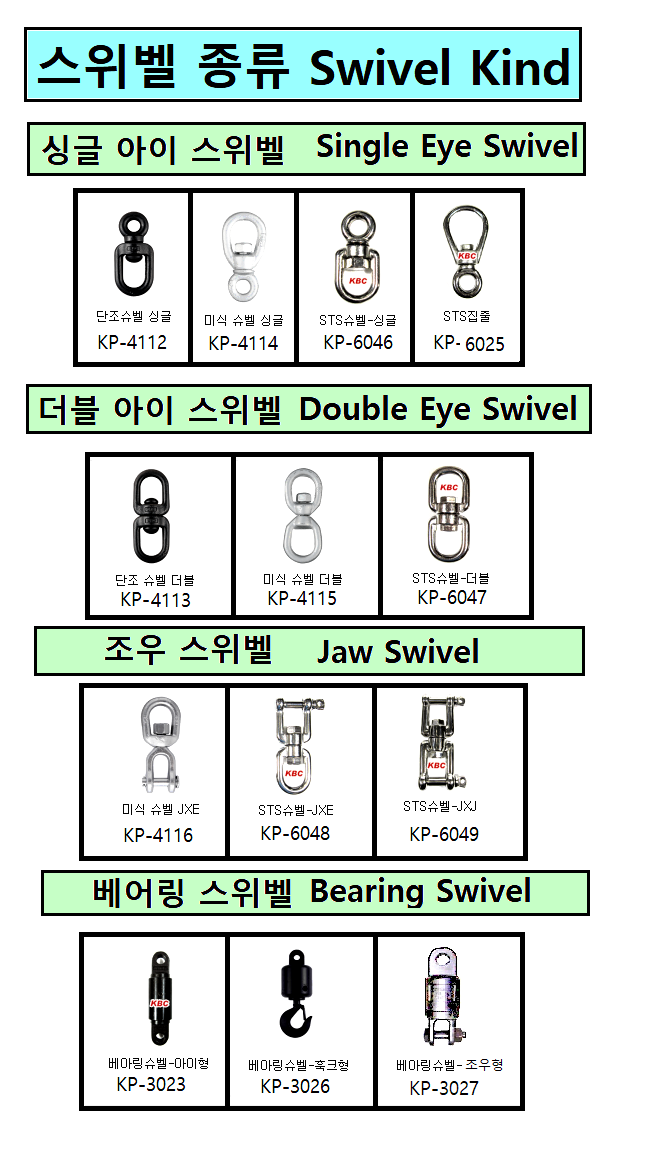

스위벨 (Swivel)

스위벨 (Swivel) 이란 링 2개의 링이 연결된 것으로 중간이 회전이 되도록 만들어서

줄이 꼬이는 것을 막아주는 제품을 말합니다.

일본말 요리도리 (よりどり)라고 많이 사용는데 사용하지 않는것이 좋겠지요.

1-1. KP-4112 싱글 아이 단조 스위벨 (Single Eye Swivel)

1-2. KP-4114 싱글 아이 미국식 스위벨 (US Type Single Eye Swivel)

1-3. KP-6046 싱글아이 스텐레스 스위벨 (St.Steel Single Eye Swivel)

1-4. KP-6025 스텐레스 집줄 (St.Steel Big Eye Swivel)

2-1. KP- 4113 더블 아이 단조 스위벨 (Double Eye Swivel)

2-2. KP- 4115 더블 아이 미국식 스위벨 (US Type Double Eye Swivel)

2-3. KP-6047 싱글아이 스텐레스 스위벨 (St.Steel Double Eye Swivel)

3-1. KP-4116 조우+아이 미국식 스위벨 (US JXE Swivel)

3-2. KP-6048 조우+아이 스텐레스 스위벨 (JXE St.Steel Swivel)

3-3. KP-6049 조우+조우 스텐레스 스위벨 (JXJ St.Steel Swivel)

4-1. KP-3023 아이형 베어링 스위벨 (Eye Ty Bearing Swivel)

4-2. KP-3026 훅형 베어링 스위벨 (Hook Type Bearing Swivel)

4-3. KP-3027 조우형 베어링 스위벨 (Jaw Ty Bearing Swivel)

제품 설명 :

리깅(Rigging) 및 인양 작업에서 와이어 로프나 체인의 꼬임을 방지하기 위해 사용되는

핵심 연결 부속으로 ‘슈벨’은 회전(Swivel)을 의미하며, 고열로 달구어진 금속을

두드려 만든 단조(Forging) 공법으로 제작되어 주조품보다 훨씬 강력한

내구성을 자랑합니다.

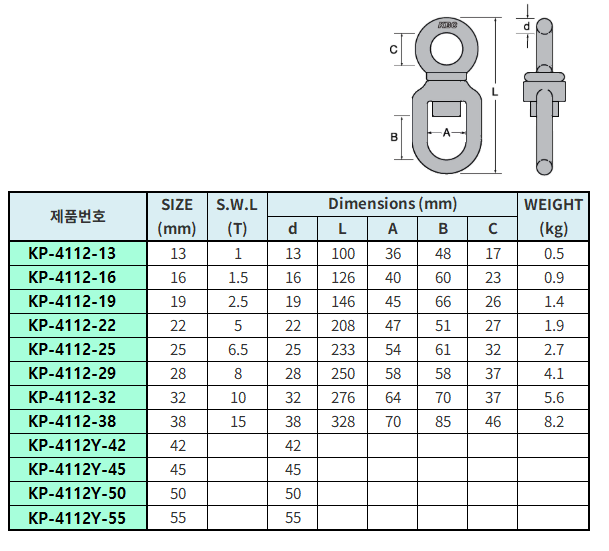

제품코드 : KP-4112

영문 : SINGLE EYE SWIVEL

특징 :

– 360도 자유 회전: 상부와 하부가 독립적으로 회전하는 구조입니다. 하중이 걸린

상태에서도 로프가 회전할 수 있도록 설계되어 로프의 꼬임(Kink) 현상을

근본적으로 차단합니다.

– 단조(Forged) 공법: 금속의 입자 구조를 치밀하게 만드는 단조 방식을 통해

제작됩니다. 이는 충격 하중에 강하고 극한의 상황에서도 쉽게 파손되지 않는

신뢰성을 제공합니다.

– 싱글 타입: 한쪽 또는 양쪽이 하나의 고리 형태로 되어 있는 기본형 구조로,

샤클(Shackle)이나 훅(Hook)과 결합하여 사용하기에 최적화되어 있습니다.

– 와이어 수명 연장: 와이어나 체인이 스스로 회전하며 응력을 풀 수 있게 해주므로,

로프의 마모와 단선 위험을 획기적으로 줄여줍니다.

– 정밀한 하중 조절: 인양물이 회전해야 하는 상황이나, 회전하지 않아야 하는 상황

모두에서 부드러운 움직임을 보장하여 안전한 작업이 가능합니다.

제품재원 :

제품 설명 :

미국규격을 따르거나 그 디자인을 차용한 리깅 부속으로, 국내 조선 및 산업 현장에서

‘미식(US Type)’이라 불리는 형태의 회전 연결 고리입니다. 일반적인 슈벨보다

고리(Eye)의 모양이 더 둥글고 넉넉하게 설계된 것이 특징입니다.

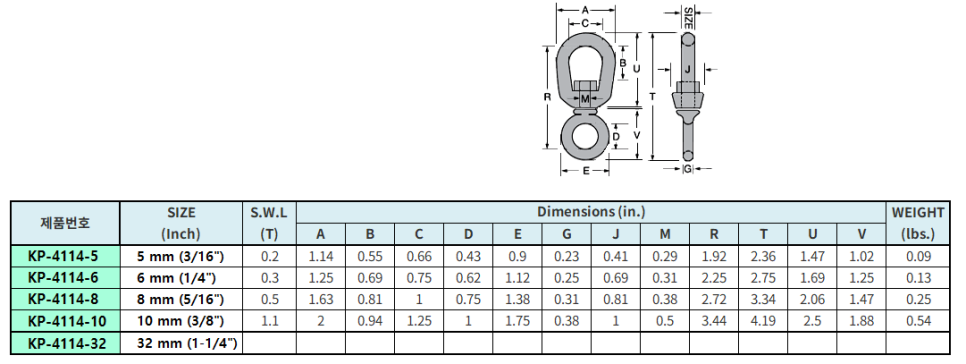

제품코드 : KP-4114

영문 : U.S TYPE SINGLE EYE SWIVEL

특징 :

– 넉넉한 Eye(눈) 크기: ‘미식’ 타입의 가장 큰 특징은 연결부인 고리 구멍이

일반 규격보다 크고 둥글다는 점입니다. 이는 굵은 와이어 로프나 대형

샤클(Shackle)을 체결할 때 간섭이 적어 작업성이 뛰어납니다.

– 360도 원활한 회전: 정밀하게 가공된 중앙 회전축(Pin)을 통해 하중이 실린

상태에서도 부드럽게 회전하며, 로프나 체인의 비틀림을 효과적으로 해소합니다.

– 우수한 호환성: 고리 입구가 넓어 다양한 규격의 후크(Hook)나 샤클과

조합하기 쉽습니다.

– 로프 보호: 회전이 부드러워 와이어 로프의 소선(Wire Strand)이 풀리거나

킹크(Kink)가 생기는 것을 방지하여 소모품 교체 비용을 절감해 줍니다.

– 회전 테스트: 무거운 짐을 걸기 전, 손으로 돌려보아 이물질(모래, 녹) 등으로

인해 회전이 방해받지 않는지 확인하는 것이 필수입니다.

제품재원 :

제품 설명 :

한쪽은 회전이 가능한 고리(Eye) 구조이고, 반대쪽은 고정된 형태를 가진 연결

하드웨어입니다. 양쪽이 모두 도는 ‘더블 슈벨’과 달리, 특정 지점에 고정되어

라인의 꼬임을 방지하는 데 최적화되어 있습니다.

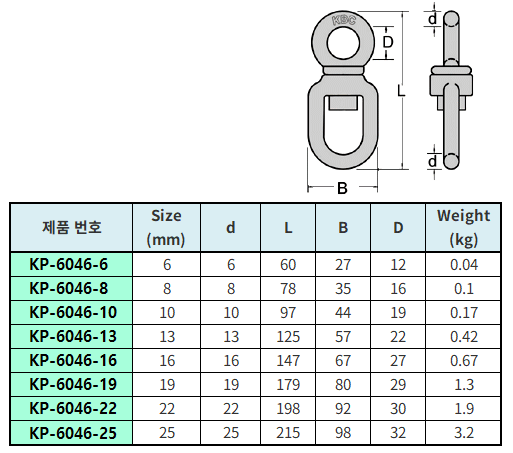

제품코드 : KP-6046

영문 : STAINLESS SINGLE SWIVEL

특징 :

– 단방향 회전 축: 상단 고리 부분만 360도 자유롭게 회전하며, 하단부는

바디와 일체형이거나 고정된 구조를 가집니다.

– 컴팩트한 바디: 더블 슈벨에 비해 전체 길이가 짧고 구조가 단순하여,

좁은 공간에서 연결 부속으로 사용하기 매우 유리합니다.

– 폐쇄형 아이(Eye): 양쪽 고리가 막혀 있는 형태가 일반적이며, 체결 시

샤클이나 카라비너와 같은 보조 하드웨어가 필요합니다.

– 효율적인 공간 활용: 전체 리깅 시스템의 길이를 크게 늘리지 않으면서도

비틀림 방지 기능을 추가할 수 있어 설계가 간결해집니다.

– 라인 정렬 유지: 고정된 하단부가 중심을 잡아주기 때문에, 인양물이나

연결 장치가 제멋대로 도는 것을 방지하고 항상 일정한 방향을

유지하도록 돕습니다.

제품재원 :

제품 설명 :

일반적인 스위벨보다 한쪽 고리(Eye)의 크기를 대폭 키워, 굵은 로프나 여러 개의

하드웨어를 한꺼번에 연결하기 용이하도록 설계된 특수 회전 부속입니다.

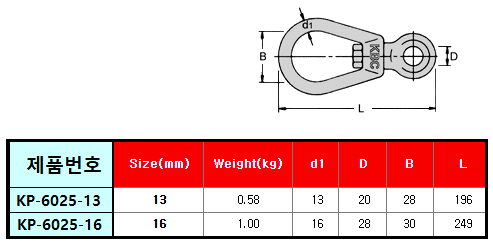

제품코드 : KP-6025

영문 : STAINLESS BIG EYE SWIVEL

특징 :

– 비대칭 고리 구조: 한쪽은 표준 크기의 고리인 반면, 반대쪽은 공간이 넓은

‘빅 아이(Big Eye)’ 형태로 되어 있습니다. 이는 부피가 큰 연결체나 두꺼운

슬링 벨트 등을 걸 때 매우 유리합니다.

– 중앙 볼트 체결형 축: 몸체 중앙의 회전축이 강력한 볼트와 너트로 결합되어

있어, 높은 인장 하중을 받는 상태에서도 상하 고리가 독립적으로 360도

자유 회전합니다.

– 매끄러운 라운드 가공: 고리 내부가 부드럽게 곡선 처리되어 있어,

직접 연결되는 섬유 로프나 와이어의 마찰 손상(Chafing)을 최소화합니다.

– 다중 연결의 편의성: 빅 아이 부분에 여러 개의 샤클이나 훅크를 동시에 걸 수 있어,

리깅 시스템의 분기점(Master Link 역할)으로 활용하기 좋습니다.

– 라인 꼬임 및 응력 해소: 연결된 라인이 회전하면서 발생하는 비틀림을 스스로

흡수합니다. 이는 로프의 꼬임을 방지할 뿐만 아니라, 연결 부위에 가해지는

불필요한 회전 응력을 제거하여 시스템 전체의 안전성을 높여줍니다.

제품재원 :

제품 설명 :

양쪽 연결부(눈, Eye)가 모두 독립적으로 회전할 수 있도록 설계된 고성능

리깅 부속입니다. 싱글 타입에 비해 훨씬 유연한 움직임을 제공하며,

양 끝에 연결된 체인이나 와이어 로프의 꼬임을 양방향에서 완벽하게

잡아주는 역할을 합니다.

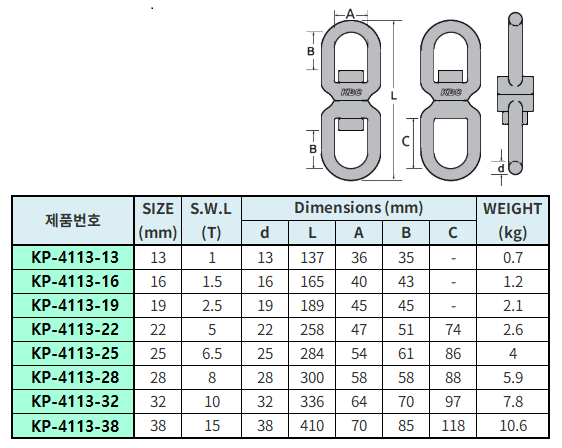

제품코드 : KP-4113

영문 : DOUBLE EYE SWIVEL

특징 :

– 양방향 회전 구조 (Double Eye): 중앙의 회전축을 중심으로 상·하부 고리가

각각 따로 회전합니다. 이는 연결된 양쪽 라인이 서로 다른 방향으로

회전하더라도 장력 손실이나 꼬임 없이 하중을 전달할 수 있게 합니다.

– 고강도 단조 제작: 합금강을 고온에서 두드려 만든 단조품으로, 금속 내부의

기포를 제거하여 밀도를 높였습니다. 주조 제품보다 인장 강도와 충격

흡수력이 월등히 뛰어납니다.

– 부드러운 스위블링: 내부 회전 면이 정밀하게 가공되어 있어, 강력한 하중이

걸린 상태에서도 걸림 없이 매끄러운 회전 성능을 유지합니다.

– 완벽한 응력 해소: 양쪽 고리가 모두 돌기 때문에 로프의 꼬임으로 발생하는

비틀림 응력을 양단에서 동시에 풀어주어 와이어와 체인의 파손을 방지합니다.

– 다양한 연결성: 양쪽이 고리(Eye) 형태이므로 샤클(Shackle)을 이용해

다양한 장비와 결합하기 매우 쉽습니다.

제품재원 :

제품 설명 :

미국규격의 디자인을 바탕으로 제작된 고성능 회전 연결구로 일반적인 규격보다

고리(Eye)의 크기가 크고 둥글게 설계되어 있어, 굵은 로프를 체결하기에

매우 유리한 구조를 가지고 있습니다.

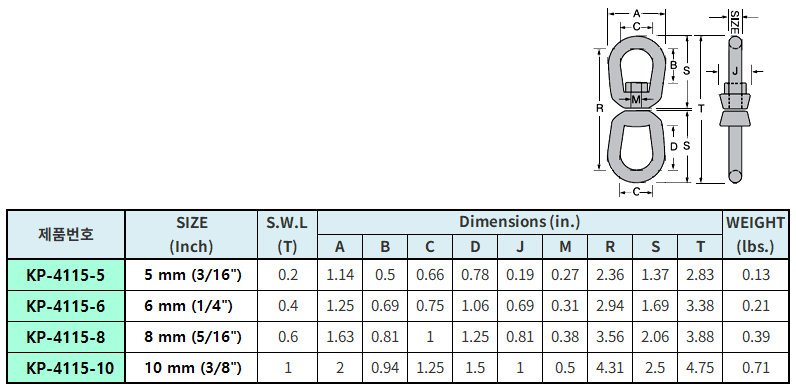

제품코드 : KP-4115

영문 : U.S TYPE DOUBLE EYE SWIVEL

특징 :

– 양방향 대형 Eye 구조: 상하 두 개의 고리가 각각 독립적으로 360도 회전합니다.

특히 ‘미식’ 타입 특유의 넓은 고리 내경 덕분에 리깅 작업 시 부속 간의

간섭이 적고 체결이 자유롭습니다.

– 정밀 회전축 설계: 중앙의 피벗(Pivot) 핀이 정밀하게 가공되어 하중이 걸린

상태에서도 부드러운 회전 성능을 유지, 양 끝에 연결된 라인의 비틀림을

완벽하게 해소합니다.

– 우수한 연결 호환성: 고리 입구가 넓어 규격이 큰 샤클, 후크, 체인 등을 별도의

중간 연결 부속 없이 직접 체결하기 쉽습니다.

– 양방향 응력 해소: 양쪽 고리가 모두 회전하므로, 어느 한쪽 라인에서 발생하는

비틀림도 즉각적으로 상쇄하여 와이어 로프나 체인의 수명을 극대화합니다.

– 작업 효율성: 단순하고 튼튼한 구조 덕분에 거친 현장에서도 고장 없이 장기간

사용이 가능하며, 유지보수가 간편합니다.

제품재원 :

제품 설명 :

양쪽의 고리가 독립적으로 360도 회전하여 연결된 로프나 체인의 꼬임을 방지하는

핵심 리깅 부속입니다.

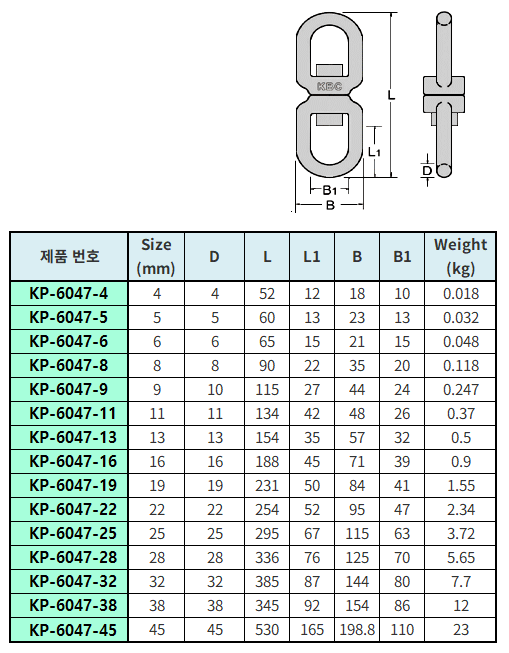

제품코드 : KP-6047

영문 : STAINLESS EYE & EYE SWIVEL

특징 :

– 양방향 독립 회전: 중앙의 회전축을 중심으로 상하 두 개의 고리(Eye)가 각각

자유롭게 회전합니다. 한쪽 라인이 비틀려도 반대쪽에는 영향을 주지 않습니다.

– 폐쇄형 고리(Eye): 양쪽 모두 완전히 닫힌 고리 형태이므로, 연결 시

샤클(Shackle)이나 퀵 링크 등을 병행하여 사용해야 합니다.

– 최상급 내식성: 스테인리스강으로 제작되어 바닷물, 염분, 습기가 많은 외부

환경에서도 녹 부식 없이 매끄러운 회전 성능을 유지합니다.

– 로프 및 체인 수명 연장: 인양물이나 장비가 회전할 때 발생하는 라인의 꼬임(Kink)을

즉시 해소합니다. 이는 와이어 로프의 가닥이 풀리거나 체인이 엉켜 파손되는

것을 방지하여 전체 시스템의 수명을 늘려줍니다..

– 작업의 안전성 확보: 줄이 꼬인 상태에서 하중이 가해지면 순간적인 응력 집중으로

사고가 발생할 수 있습니다. 스위벨은 하중을 항상 수직으로 정렬시켜

안전한 인양을 돕습니다.

제품재원 :

제품 설명 :

한쪽은 고리 형태(Eye), 반대쪽은 핀으로 열고 닫을 수 있는 집게 형태(Jaw)로

구성된 단조 회전 연결구입니다. 특히 ‘Jaw’ 부분이 있어 샤클(Shackle) 같은

중간 부속 없이도 체인이나 와이어 로프 소켓에 직접 연결할 수 있다는 것이

가장 큰 특징입니다.

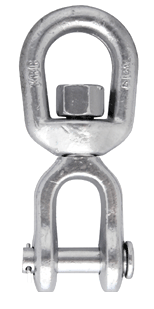

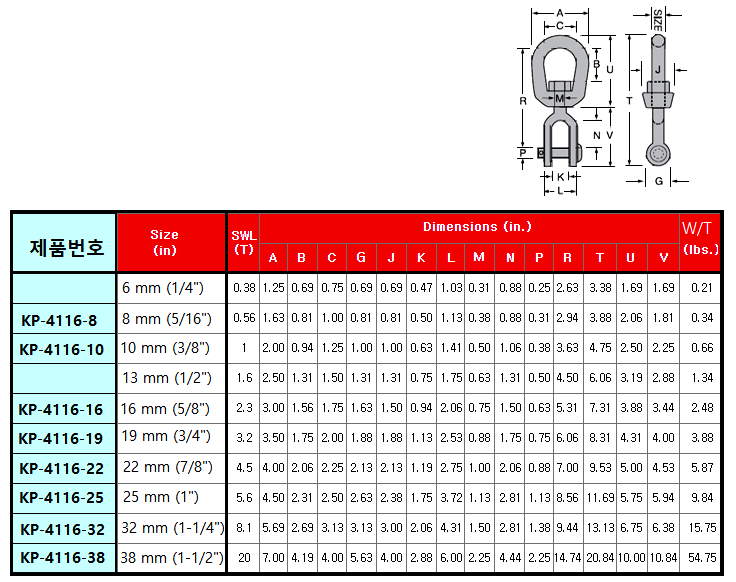

제품코드 : KP-4116

영문 : U.S TYPE DOUBLE EYE SWIVEL JXE

특징 :

– 미식(US Type) 대형 설계: 일반 슈벨보다 연결부 공간이 넉넉하고 둥글게

설계되어 굵은 규격의 부속들과 호환성이 매우 좋습니다.

– Jaw & Eye 하이브리드 설계: Jaw(조)는 끝단에 안전 핀(Bolt & Nut 또는

Cotter Pin)이 있어 체인 링크나 로프 끝단에 직접 체결이 가능하고,

Eye(눈)는 반대편은 둥근 고리 형태로 되어 있어 후크나 다른 샤클을

걸기에 용이합니다.

– 연결의 단순화: Jaw 타입 덕분에 샤클을 추가로 사용하지 않아도 되므로,

리깅 시스템의 전체 길이를 줄일 수 있고 연결 포인트가 줄어들어

안전 사고 위험도 낮아집니다.

– 신속한 탈부착: Jaw 부위의 핀만 제거하면 즉시 분리 및 결합이 가능하여

현장 작업 속도가 매우 빠릅니다.

– 꼬임 방지 극대화: 와이어 로프나 체인의 비틀림을 즉각적으로 해소하여

장비의 피로 손상을 방지하고 수명을 연장시킵니다.

제품재원 :

제품 설명 :

한쪽은 폐쇄형 고리(Eye), 반대쪽은 핀으로 개폐가 가능한 집게형 고리(Jaw)

구조를 가진 하이브리드형 회전 부속입니다.

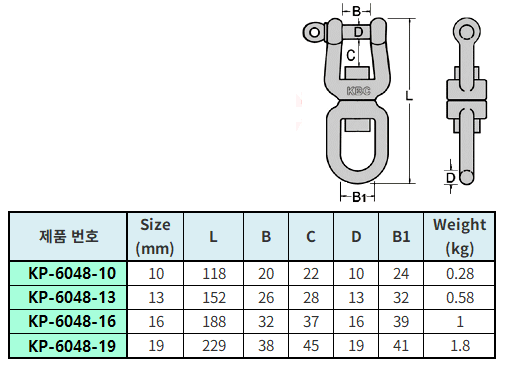

제품코드 : KP-6048

영문 : STAINLESS EYE & JAW SWIVEL

특징 :

– 아이 앤 조(Eye & Jaw) 결합: 한쪽은 샤클이나 훅크를 걸기 좋은 고리 형태이고,

다른 한쪽은 체인 마디나 로프 아이를 직접 끼울 수 있는 조(Jaw) 형태입니다.

– 360도 독립 회전: 중앙의 회전축을 중심으로 상하 연결부가 각각 자유롭게

회전하여, 양쪽 라인의 꼬임을 완벽하게 방지합니다.

– 강력한 방청 성능: 스테인리스강 재질로 제작되어 염분이나 수분이 상존하는

해상 및 야외 산업 현장에서 부식 없이 장기간 사용 가능합니다.

– 체결의 유연성: 한쪽이 조(Jaw) 타입이므로 체인이나 와이어 로프 끝단에

샤클(Shackle)을 추가로 달지 않아도 됩니다. 이는 전체 리깅 시스템의 길이를

줄여주고 비용을 절감하는 효과가 있습니다.

– 라인 꼬임 방지 및 보호: 연결된 하물이 회전하더라도 로프나 체인이 비틀리지

않게 풀어줌으로써, 라인의 피로 파손을 막고 인양 작업의 안전성을 극대화합니다.

제품재원 :

제품 설명 :

양쪽 연결부가 모두 ‘U’자형 집게 모양(Jaw)으로 설계된 회전 부속입니다.

별도의 샤클(Shackle) 없이도 체인이나 와이어 로프의 끝단(Eye)을 직접

연결할 수 있어 현장에서 매우 실용적으로 사용됩니다.

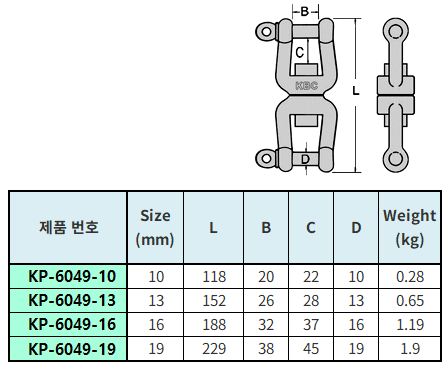

제품코드 : KP-6049

영문 : STAINLESS JAW & JAW SWIVEL

특징 :

– 독립적 360도 회전: 중앙의 회전축을 중심으로 상하 조(Jaw)가 각각

자유롭게 돌아가므로, 연결된 양쪽 라인의 꼬임을 즉각적으로 해소합니다.

– 강력한 해상 내식성: 스테인리스강 재질로 제작되어 바닷물, 염분, 산성비 등

극한의 외부 환경에서도 녹이 슬지 않고 매끄러운 회전 성능을 유지합니다.

– 리깅 시스템의 간소화: 양쪽이 조(Jaw) 타입이므로 연결 시 샤클이

필요 없습니다. 이는 연결 부위의 전체 길이를 줄여주고 시스템을

가볍게 만들어 줍니다.

– 로프 및 체인 보호: 하중이 가해진 상태에서 물체가 회전할 때 발생하는

비틀림 스트레스(Torsional Stress)를 차단합니다. 이는 라인이 꼬여서

발생하는 피로 파열이나 급격한 강도 저하를 방지합니다.

– 수직 인장 유지: 스위벨은 직선 방향의 하중에는 강하지만, 조(Jaw)가

옆으로 꺾인 상태에서 하중을 받으면 핀이나 몸체가 휠 수 있습니다.

항상 수직 정렬을 확인하십시오.

제품재원 :

제품 설명 :

리프팅이나 견인 작업 시 와이어로프나 체인이 꼬이는 것을 방지하기 위해

중간에 연결하는 회전 부속입니다.

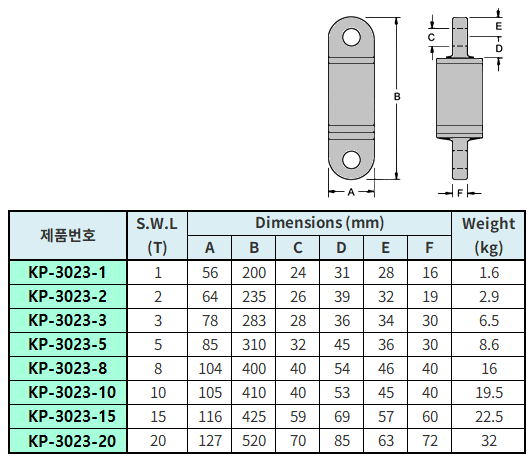

제품코드 : KP-3023

영문 : BEARING SWIVEL, EYE TYPE

특징 :

– 회전 기능 (Swivel): 내부 공압 또는 볼 베어링이 내장되어 있어,

무거운 하중이 걸린 상태에서도 상하 고리가 독립적으로

부드럽게 회전합니다.

– 아이형 (Eye Type): 양쪽 끝단이 폐쇄된 고리(Eye) 형태로 되어 있어,

샤클(Shackle)이나 후크를 연결하여 사용하기에 적합합니다.

– 꼬임 방지: 와이어로프나 체인이 하중에 의해 스스로 회전하려는

성질(자전)을 흡수하여, 로프의 손상을 막고 화물이 회전하며

발생하는 위험을 방지합니다.

– 하중 준수: 반드시 명시된 S.W.L(안전 사용 하중) 내에서 사용해야 하며,

과하중 시 회전 기능이 마비되거나 파손될 수 있습니다.

– 변형 및 개조 금지: 제품을 임의로 깎거나 용접하는 등 변형하여

사용하는 것은 절대 금지됩니다.

제품재원 :

제품 설명 :

한쪽 끝단이 해지 장치가 달린 훅(Hook) 형태로 제작된 회전 부속으로

와이어 슬링이나 하중물을 신속하게 걸고 뺄 수 있는 편의성에 최적화되어 있습니다.

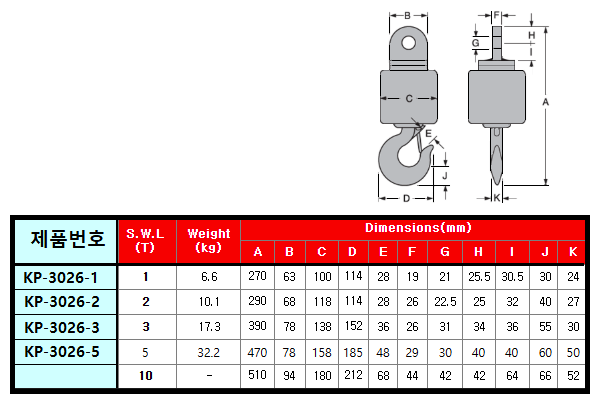

제품코드 : KP-3026

영문 : BEARING SWIVEL, HOOK TYPE

특징 :

– 고성능 베어링 내장: 몸체 내부에 스러스트 베어링(Thrust Bearing) 등이

들어있어, 고하중이 걸린 상태에서도 훅이 360도 자유롭게 회전합니다.

– 안전 해지 장치(Safety Latch): 훅 입구에 스프링 방식의 안전 핀이 달려 있어,

작업 중 와이어나 체인이 의도치 않게 이탈하는 것을 방지합니다.

– 꼬임 자동 해소: 리프팅 시 와이어로프가 스스로 풀리려는 회전력을 슈벨이

대신 돌아주며 흡수하므로, 화물이 빙글빙글 도는 현상을 막아줍니다.

– 작업 속도 향상: 샤클을 풀고 조이는 번거로움 없이 훅을 이용해 즉시

연결할 수 있어 반복 작업이 많은 현장에서 효율적입니다.

– 와이어 수명 연장: 로프의 비틀림(Twist)을 즉각적으로 해소하여

와이어 소선의 피로 누적과 단선을 예방합니다.

제품재원 :

제품 설명 :

한쪽은 핀으로 체결하는 조(Jaw), 반대쪽은 일체형 고리인 아이(Eye) 구

조로 되어 있어, 다양한 연결 환경에 유연하게 대응할 수 있는 회전 부속입니다.

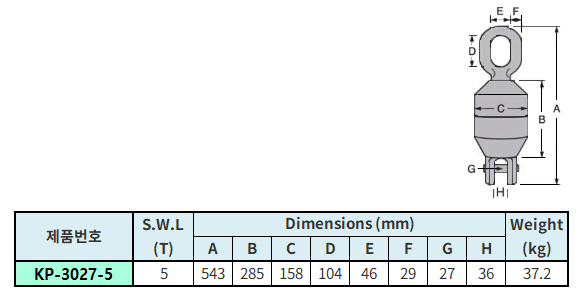

제품코드 : KP-3027

영문 : BEARING SWIVEL, JAW X EYE TYPE

특징 :

– Jaw & Eye (조 및 아이) 혼합 구조: 상단 Eye, 하단 Jaw

– 와이어 꼬임(Twist) 방지: 인양 시 와이어로프가 스스로 풀리려는 성질을

슈벨이 회전하며 흡수합니다. 이는 와이어의 수명을 연장하고 화물이

빙글빙글 도는 위험한 상황을 방지합니다.

– 연결의 범용성: 조(Jaw) 측을 활용하면 추가적인 연결 부속을 줄일 수 있어

리깅 시스템이 간결해지고 작업 효율이 올라갑니다.

– 직선 하중 유지: 슈벨은 축 방향의 인장 하중을 견디도록 설계되었습니다.

옆으로 꺾이는 측면 하중(Side Load)은 제품 파손의 원인이 되므로 주의하십시오.

– 하중 제한 준수: 각 규격별 안전 사용 하중(S.W.L)을 확인하고,

이를 초과하는 과하중 작업을 금지합니다.

제품재원 :

각 제품은

네이버 스토어팜/ 옥션/쿠팡 에 올려 놓았습니다.

물론 제게 직접 문의하시면 수수료가 없으니 더 저렴해 집니다.

하지만 일부 회사에선 꼭 인터넷 구매를 해야만 하는 곳도 있어서

각 몰에 제품을 올려 놓았습니다.

아래 링크를 따라 가시면 됩니다.

가격은 스토어팜,쿠팡 < 옥션의 순서인데

할인행사에 따라 옥션이 제일 저렴해 지기도 합니다.

참조 바랍니다.
